Summary of Contents for Palmer vils

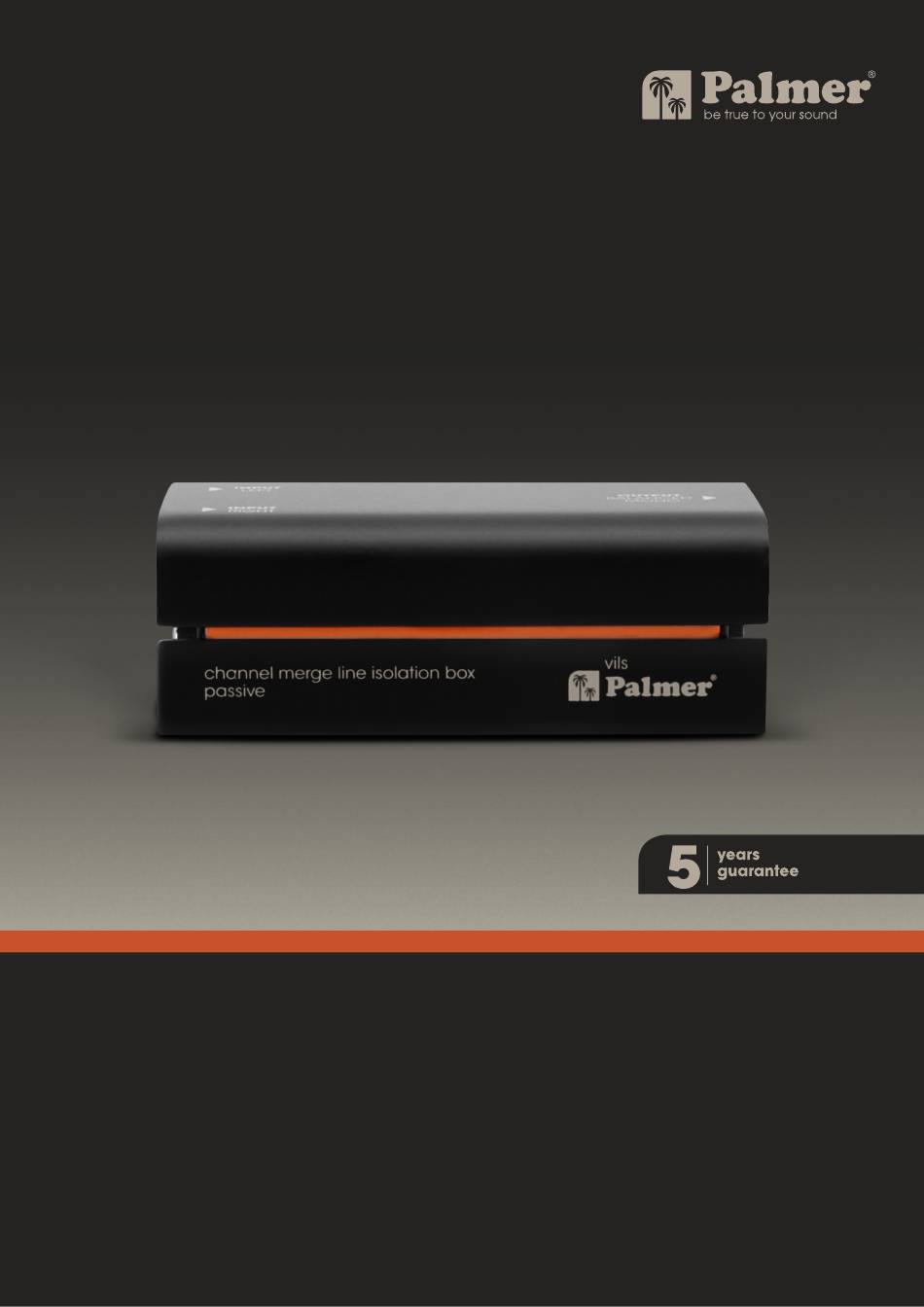

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL MANUAL DE USUARIO MANUEL D’UTILISATEUR MANUAL DE INSTRUCCIONES INSTRUKCJA OBSŁUGI vils channel merge line isolation box passive...
- Page 2 RIVER SERIES DE BEDIENUNGSANLEITUNG EN USER MANUAL MANUAL DE USUARIO MANUEL D’UTILISATEUR MANUAL DE INSTRUCCIONES INSTRUKCJA OBSŁUGI...
- Page 3 Was lag also näher als die Modelle der River Series nach deutschen Flüssen zu benennen? Auf der Deutschland Karte siehst du, wo die vils entlangfließt: 69 Kilometer durch Bayern. Vielen Dank für den Kauf der vils! Wir wünschen dir viel Freude mit diesem Stück deutscher Ingenieurskunst. Be True To Your Sound!
-
Page 4: Bestimmungsgemässer Gebrauch
EINFÜHRUNG Ausgestattet mit Cinch-Eingängen und einem symmetrischen 3-Pol XLR-Ausgang ist die passive Line-Isolation-Box vils speziell für den Anschluss von Notebooks und Soundkarten an professionelle Mischpulte konzipiert. Das vom Zuspielgerät kommende Stereosignal wird intern über ein Widerstandsnetzwerk Mono summiert und anschließend über einen speziell für diese Anwendung entwickelten hochwertigen Audio-Transformator zum einen in der Impe-... -
Page 5: Anschlüsse Und Bedienelemente
BEDIENUNGSANLEITUNG vils channel merge line isolation box passive ANSCHLÜSSE UND BEDIENELEMENTE 1. INPUT LEFT / RIGHT Unsymmetrischer Stereo-Line-Eingang mit zwei Cinch-Buchsen. Verwenden Sie ein abgeschirmtes Stereo- Audiokabel, um beispielsweise ein Notebook an der Line-Isolation-Box anzuschließen. 2. LIFT / GND Schalter zum Trennen der Masseverbindung von Ein- und Ausgang (Ground Lift). In der nicht gedrückten Position ist die Masseverbindung getrennt, die Verbindung besteht bei gedrückter Position. - Page 6 BEDIENUNGSANLEITUNG VERKABELUNGSBEISPIELE UNBALANCED BALANCED STEREO INPUT MONO OUTPUT...
- Page 7 BEDIENUNGSANLEITUNG TECHNISCHE DATEN ALLGEMEIN Artikelnummer PVILS Produktart Line-Isolator Anzahl Kanäle passiv Übertrager isoliert Anzahl Eingänge Eingangstyp unsymmetrisch Eingangsanschlüsse Chinch Anzahl Ausgänge Ausgangstyp symmetrisch Ausgangsanschlüsse Ground/Lift Schalter Gehäuse Aluminium Strangguss Abmessungen (H/B/T) 140 x 50 x 68 mm Gewicht 0,385 kg Umgebungstemperatur im Betrieb -20°C…70°C Relative Luftfeuchtigkeit...
- Page 8 BEDIENUNGSANLEITUNG...
- Page 9 BEDIENUNGSANLEITUNG ENTSORGUNG VERPACKUNG: HERSTELLERERKLÄRUNGEN 1. Verpackungen können über die üblichen Herstellergarantie & Haftungsbeschränkung Entsorgungswege dem Wertstoffkreislauf Adam Hall GmbH zugeführt werden. Adam-Hall-Str. 1 D-61267 Neu Anspach 2. Bitte trennen Sie die Verpackung ent- sprechend der Entsorgungsgesetze und E-Mail. Info@adamhall.com / +49 (0)6081 / 9419-0. Wertstoffverordnungen in Ihrem Land.
- Page 10 That’s exactly what Palmer® stands for. We have been manufacturing audio tools for professional use on stage, in broadcasting and in the studio since 1980. Musicians and sound engineers around the world value our solutions developedin Germany for their unhindered signal flow and pure sound –...
-
Page 11: Intended Use
CHILDREN! INTRODUCTION Equipped with cinch inputs and a balanced 3-pin XLR output, the passive line isolation box vils is specially de- signed for connecting notebooks and sound cards to professional mixers. The stereo signal coming from the playback device is summed to mono internally via a resistor network then impendance matching and signal balancing are achieved by a high quality audio transformer especially designed for the unit. -
Page 12: Connections And Operating Elements
USER MANUAL vils channel merge line isolation box passive CONNECTIONS AND OPERATING ELEMENTS 1. INPUT LEFT/RIGHT Unbalanced stereo line input with two RCA (cinch) sockets. Use a shielded stereo audio cable, for example, to connect a notebook to the line isolation box. - Page 13 USER MANUAL TECHNICAL DATA GENERAL Product number PVILS Product type Line isolator No. of channels Type passive Transformer isolated No. of inputs Input type unbalanced Input connections Cinch No. of outputs Output type balanced Output connections Ground/lift switch Housing Aluminium continuous casting Dimensions (H/W/D) 140 x 50 x 68 mm Weight...
- Page 14 USER MANUAL...
- Page 15 USER MANUAL DISPOSAL PACKAGING: MANUFACTURER’S DECLARATIONS 1. Packaging can be fed into the reusable Manufacturer's warranty & limitation of liability material cycle using the usual disposal Adam Hall GmbH methods. Adam-Hall-Str. 1 61627, Neu-Anspach, Germany 2. Please separate the packaging in accordance with disposal laws and recycling regulations in Email: Info@adamhall.com / +49 (0)6081 / 9419-0.
- Page 16 Cosa c'era dunque di più ovvio che chiamare i modelli della River Series come i fiumi tedeschi? Sulla mappa della Germania potete vedere il percorso del vils: 69 chilometri attraverso il territorio della Baviera. Grazie per aver acquistato Vils! Vi auguriamo di ottenere grandi soddisfazioni con questo prodotto dell'ingegneria tedesca.
- Page 17 MANUAL DE USUARIO vils channel merge line isolation box passivo CONNESSIONI ED ELEMENTI DI COMANDO 1. INPUT LEFT / RIGHT Ingresso di linea stereo non bilanciato con due prese RCA. Utilizzare un cavo stereo schermato per collegare, ad esempio, un notebook alla Line Isolation Box.
- Page 18 MANUAL DE USUARIO ESEMPI DI CABLAGGIO UNBALANCED BALANCED STEREO INPUT MONO OUTPUT...
- Page 19 MANUAL DE USUARIO DATI TECNICI INFORMAZIONI GENERALI Codice articolo PVILS Tipologia di prodotto Isolatore di linea Numero canali Tipo passivo Trasformatore isolato Sì Numero ingressi Tipo di ingresso non bilanciata Connettori d'ingresso Numero uscite Tipo di output bilanciato Connettori d'uscita Interruttore Ground/Lift Sì...
- Page 20 MANUAL DE USUARIO...
- Page 21 MANUAL DE USUARIO SMALTIMENTO IMBALLAGGIO: DICHIARAZIONI DEL PRODUTTORE Garanzia del produttore e limitazione di responsabilità 1. Gli imballaggi possono essere riciclati tramite i consueti canali di smaltimento. Adam Hall GmbH Adam-Hall-Str. 1 2. Separare l'imballaggio in conformità alle leggi D-61267 Neu Anspach sullo smaltimento e ai regolamenti sui materia li riciclabili in vigore nel proprio Paese.
- Page 22 Sur la carte d’Allemagne, vous pouvez voir où coule la Vils sur 69 kilomètres à travers la Bavière. Merci d’avoir choisi le modèle vils ! Nous vous souhaitons beaucoup de plaisir avec cette pièce maîtresse d’ingénierie allemande.
-
Page 23: Utilisation Conforme
HORS DE PORTÉE DES ENFANTS ! INTRODUCTION Équipé d’entrées Cinch et d’une sortie XLR symétrique à 3 broches, le boîtier d’isolation de ligne passif vils est spécialement conçu pour raccorder des ordinateurs portables et des cartes son à des consoles de mixage pro- fessionnelles. - Page 24 MANUEL D’UTILISATEUR vils boîtier sommateur d’isolation de ligne 1 canal système passif CONNECTEURS ET ÉLÉMENTS DE COMMANDE 1. INPUT LEFT / RIGHT Entrée ligne stéréo asymétrique avec deux embases Cinch. Utilisez un câble audio stéréo blindé pour connecter un ordinateur portable au boîtier d’isolation de ligne, par exemple.
-
Page 25: Exemples De Câblage
MANUEL D’UTILISATEUR EXEMPLES DE CÂBLAGE UNBALANCED BALANCED STEREO INPUT MONO OUTPUT... - Page 26 MANUEL D’UTILISATEUR CARACTÉRISTIQUES TECHNIQUES GÉNÉRALITÉS Référence PVILS Catégorie de produit Isolateur de ligne Nombre de canaux Catégorie passive Transmetteur isolé Nombre d’entrées Type d’entrée asymétrique Connecteurs d’entrée Chinch Nombre de sorties Type de sortie symétrique Ports de sortie Interrupteur Ground/Lift Boîtier Aluminium coulé...
- Page 27 MANUEL D’UTILISATEUR...
- Page 28 MANUEL D’UTILISATEUR ÉLIMINATION EMBALLAGE : DÉCLARATIONS DU FABRICANT 1. Les emballages peuvent être amenés au Garantie du fabricant et limitation de responsabilité circuit de recyclage via les voies de collecte Adam Hall GmbH habituelles Adam-Hall-Tr. 1 D-61267 Neu Anspach 2. Veuillez séparer l’emballage du produit conformément à...
- Page 29 ¿Qué sería, pues, más apropiado que designar los modelos de la serie River con nombres de ríos alemanes? En el mapa de Alemania puede ver por dónde discurre el río Vils: 69 kilómetros a través del estado federado de Baviera.
-
Page 30: Uso Previsto
Equipada con entradas Cinch y una salida XLR balanceada de 3 pines, la caja de aislamiento de línea pasiva vils está diseñada especialmente para conectar portátiles y tarjetas de sonido a mesas de mezclas profesionales. La señal estéreo procedente del reproductor se suma internamente a través de una red de resistencias Mono y, a continuación, se convierte, por un lado, en impedancia a través de un transformador de audio de alta calidad... - Page 31 MANUAL DE INSTRUCCIONES vils caja de aislamiento de mezclador de línea de canal pasiva CONEXIONES Y ELEMENTOS DE MANEJO 1. INPUT LEFT / RIGHT Entrada de línea estéreo no balanceada con dos conectores Cinch. Utilice un cable de audio estéreo apan- tallado Cable de audio para conectar, por ejemplo, un portátil a la caja de aislamiento de línea.
- Page 32 MANUAL DE INSTRUCCIONES EJEMPLOS DE CABLEADO UNBALANCED BALANCED STEREO INPUT MONO OUTPUT...
- Page 33 MANUAL DE INSTRUCCIONES DATOS TÉCNICOS GENERALIDADES N.º de artículo PVILS Clase de producto Aislador de línea Número de canales Tipo Pasivo Transformador aislado Sí Número de entradas Tipo de entrada no balanceada Conectores de entrada Cinch Número de salidas Tipo de salida balanceada Puertos de salida Interruptor Ground-Lift...
- Page 34 MANUAL DE INSTRUCCIONES...
- Page 35 MANUAL DE INSTRUCCIONES ELIMINACIÓN EMBALAJE: DECLARACIONES DEL FABRICANTE Garantía del fabricante y exención de responsabilidad 1. Los embalajes se pueden llevar a reciclar a través de las vías de eliminación habituales. Adam Hall GmbH Adam-Hall-Str. 1 2. Separe los materiales de embalaje de D-61267 Neu-Anspach (Alemania) acuerdo con las leyes de eliminación de residuos y las normativas sobre reciclaje de su...
- Page 36 — do serc słuchaczy. To właśnie oznacza Palmer®. Od 1980 roku produkujemy narzędzia audio do profesjonalnego użytku na scenie, w rozgłośniach radiowych i w studiu. Muzycy i inżynierowie dźwięku na całym świecie cenią nasze opracow- ane w Niemczech rozwiązania, za niezakłócony przepływ sygnału i czysty dźwięk —...
-
Page 37: Instrukcja Obsługi
W MIEJSCACH NIEDOSTĘPNYCH DLA DZIECI! WPROWADZENIE Wyposażony w wejścia RCA i symetryczne 3-stykowe wyjście XLR pasywny moduł Line-Isolation-Box vils został zaprojektowany specjalnie do podłączania notebooków i kart dźwiękowych do profesjonalnych konsoli mikser- skich. Sygnał stereofoniczny pochodzący z urządzenia odtwarzającego jest wewnętrznie sumowany do postaci monofonicznej za pomocą... - Page 38 INSTRUKCJA OBSŁUGI vils channel merge line isolation box pasywny PRZYŁĄCZA I ELEMENTY OBSŁUGI 1. INPUT LEFT / RIGHT Niesymetryczne wejście liniowe stereo z dwoma gniazdami RCA. Należy używać ekranowanego kabla audio do podłączenia np. laptopa do izolatora liniowego. 2. LIFT / GND Przełącznik do odłączania uziemienia wejścia i wyjścia (Ground Lift).
- Page 39 INSTRUKCJA OBSŁUGI PRZYKŁADY OKABLOWANIA UNBALANCED BALANCED STEREO INPUT MONO OUTPUT...
- Page 40 INSTRUKCJA OBSŁUGI DANE TECHNICZNE INFORMACJE OGÓLNE Numer artykułu PVILS Rodzaj produktu Izolator liniowy Liczba kanałów: pasywny Transformator izolowany Liczba wejść Typ wejścia niesymetryczne Złącza wejściowe: Chinch Liczba wyjść Typ wyjścia symetryczne Złącza wyjściowe: Przełącznik Ground/Lift Obudowa: Odlew aluminiowy Wymiary (wys./szer./gł.) 140 x 50 x 68 mm Masa 0,385 kg...
- Page 41 INSTRUKCJA OBSŁUGI...
-
Page 42: Deklaracja Zgodności Ue
INSTRUKCJA OBSŁUGI UTYLIZACJA OŚWIADCZENIA PRODUCENTA OPAKOWANIE: Gwarancja producenta i ograniczenie odpowiedzialności 1. Opakowania mogą być przekazywane do Adam Hall GmbH systemu recyklingu zwykłymi kanałami Adam-Hall-Str. 1 utylizacji. Opakowania można oddać do D-61267 Neu Anspach recyklingu. E-mail: Info@adamhall.com / +49 (0)6081 / 9419-0. 2.
