Version : 1.0
Date: 07-03-2023

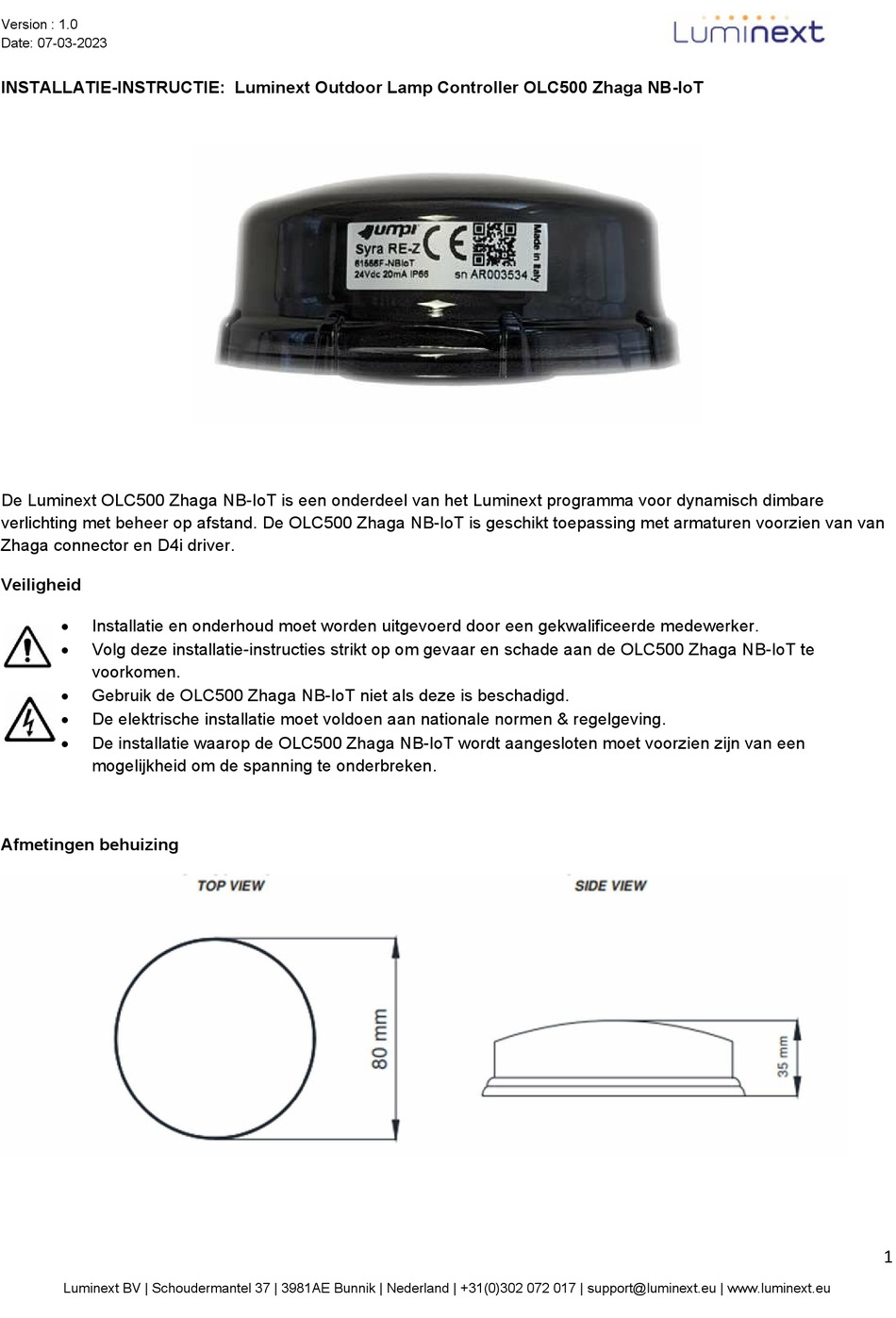

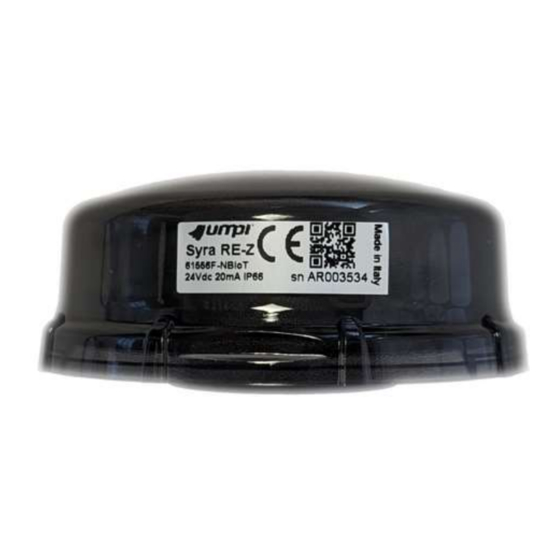

INSTALLATIE-INSTRUCTIE: Luminext Outdoor Lamp Controller OLC500 Zhaga NB-IoT
De Luminext OLC500 Zhaga NB-IoT is een onderdeel van het Luminext programma voor dynamisch dimbare
verlichting met beheer op afstand. De OLC500 Zhaga NB-IoT is geschikt toepassing met armaturen voorzien van van
Zhaga connector en D4i driver.
Veiligheid
Installatie en onderhoud moet worden uitgevoerd door een gekwalificeerde medewerker.
Volg deze installatie-instructies strikt op om gevaar en schade aan de OLC500 Zhaga NB-IoT te
voorkomen.
Gebruik de OLC500 Zhaga NB-IoT niet als deze is beschadigd.
De elektrische installatie moet voldoen aan nationale normen & regelgeving.
De installatie waarop de OLC500 Zhaga NB-IoT wordt aangesloten moet voorzien zijn van een
mogelijkheid om de spanning te onderbreken.
Afmetingen behuizing
Luminext BV | Schoudermantel 37 | 3981AE Bunnik | Nederland | +31(0)302 072 017 | support@luminext.eu | www.luminext.eu
1
Advertisement
Table of Contents
Related Manuals for Luminext OLC500
Summary of Contents for Luminext OLC500
- Page 1 INSTALLATIE-INSTRUCTIE: Luminext Outdoor Lamp Controller OLC500 Zhaga NB-IoT De Luminext OLC500 Zhaga NB-IoT is een onderdeel van het Luminext programma voor dynamisch dimbare verlichting met beheer op afstand. De OLC500 Zhaga NB-IoT is geschikt toepassing met armaturen voorzien van van Zhaga connector en D4i driver.
- Page 2 Digital Input signal Installatie De OLC500 Zhaga NB-IoT is ontworpen om boven op het armatuur, voorzien van een Zhaga book 18 LEX-R connector, te plaatsen. De OLC is eenvoudig te installeren door onderstaande stappen te volgen: 1. Verwijder de afschermkap van de Zhaga connector door deze linksom te draaien en daarna omhoog te bewegen.
- Page 3 Conformiteit Dit product voldoet aan de Europese richtlijnen en relevante standaarden voor laagspanning, EMC, RED, REACH, en RoHS. OLC500 Zhaga NB-IoT is voorzien van een radio. De gebruikte radiofrequentie ligt in de frequentieband van 2.4Ghz. Hierbij, verklaart Luminext dat de radio van het type OLC500 Zhaga NB-IoT voldoet aan richtlijn 2014/53/EU.
- Page 4 The electrical installation must be in conformance with the national legislation and relevant standards. The mains connection of the OLC500 Zhaga NB-IoT must be provided with a 2A fuse and a possibility to disconnect the mains. Dimensions of housing...
- Page 5 Digital Input signal Installation The OLC500 Zhaga NB-IoT is designed to fit on top of the luminaire with a Zhaga book 18 LEX-R connector. It will be very easy installed with the following steps, 1. Remove sealing cap from zhaga receptacle, first twist left and then move up.
- Page 6 Compliance This product complies with the European directives and relevant standards for low voltage, EMC, RED, REACH and RoHS. OLC500 Zhaga NB-IoT contains a radio. The applied radio frequency is within the band 2.4Ghz Hereby, Luminext declares that the radio equipment type OLC500 Zhaga NB-IoT is compliant with Directive 2014/53/EU.
