Luminext OLC300S Installation Instruction

Versie: 2 .2
Datum: 0 3-­‐ 0 1-­‐ 2 019
INSTALLATIE-­‐INSTRUCTIE: Luminext Outdoor Lamp Controller OLC300S

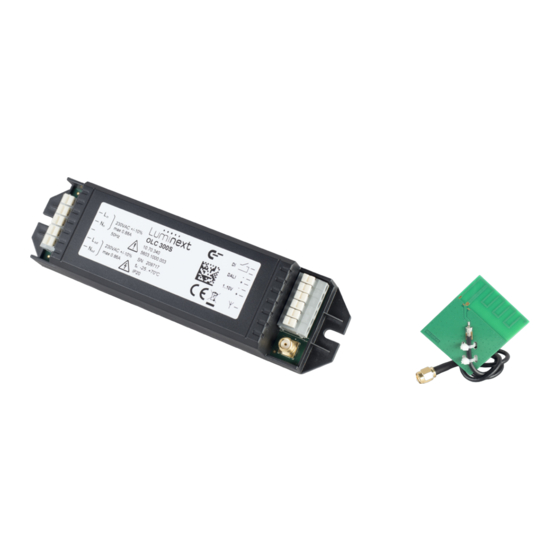

De Luminext OLC300S is een onderdeel van het Luminext programma voor dynamisch dimbare
verlichting met beheer op afstand. De OLC300S is geschikt voor DALI en 1 -­‐ 10V toepassingen en
heeft een digitale ingang voor de aansluiting van externe potentiaalvrije contacten. De OLC300S kan
met de bijbehorende antenne in het armatuur geplaatst worden. De OLC300S controller vormt een
draadloos sensor/control netwerk.
Veiligheid
• Installatie en onderhoud moet worden uitgevoerd door een gekwalificeerde medewerker.
• Volg deze installatie-­‐instructies strikt op om gevaar en schade aan de OLC300S te voorkomen.
• Onderbreek de voedingsspanning voor installatie, inspectie of verwijderen van de OLC300S.
Spanning voerende delen (primaire en secundaire zijde) van de OLC300S zijn niet aanraakveilig.
• Gebruik de OLC300S niet als deze is beschadigd.
• Zet nooit spanning op de OLC300S zonder dat de bijbehorende antenne (Luminext artikel #
40.10.000) op de juiste wijze is aangesloten.
• De elektrische installatie moet voldoen aan nationale normen & regelgeving.
• De installatie waarop de OLC300S wordt aangesloten moet voorzien zijn van een mogelijkheid
om de spanning te onderbreken.
• De netspanning aansluiting van de OLC300S dient te zijn voorzien van een 2A smeltzekering.
• De OLC300S dient in een IP65 geclassificeerde ruimte geplaatst te worden.
Toepassing
Lees de OLC300S productsheet (zie luminext.eu) voor d e maximum specificaties van het relais en de
gebruiksomstandigheden.
Meer informatie: neem c ontact op met de leverancier
Luminext B V | V elperengh 2b | 3941BZ Doorn | N ederland | +31(0)343 420257 | support@luminext.eu | www.luminext.eu
© L uminext B V 2 018
