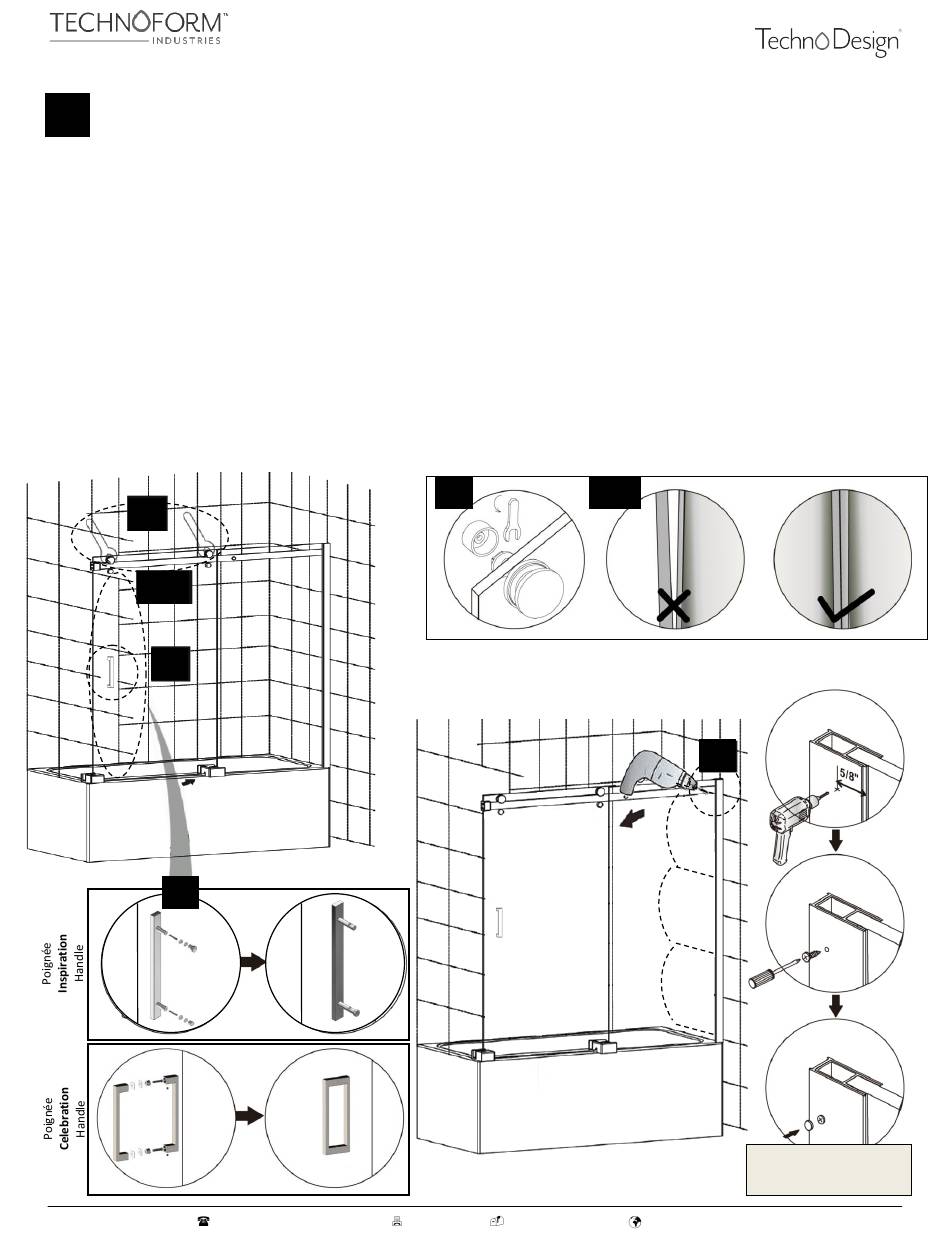

A. Installez la poignée (no. 6) sur la porte (no. 3) à
5
l'aide de la quincaillerie fournie dans la boîte de
la poignée.
B. Procédez à l'ajustement de la porte (no. 3) à
l'aide des vis située à l'arrière des roulettes (no.
12). Ajustez les roulettes (no. 12) de manière à
ce que la porte (no. 3) soit parallèle au panneau
fixe (no. 2) - voir image B-1. Ne serrez pas les
roulettes (no. 12) de façon excessive car les
boutons de verrouillage (no. 7) pourraient se
coincer ou se briser.
C. Percez 4 trous équidistants de 3,2 mm (1/8'') à
l'intérieur du montant mural (no. 1), puis fixez la
structure sur le montant mural (no. 1) à l'aide
des vis M4X8 (no. 19). Mettez ensuite les
caches-vis (no. 16).
B
B-1
A
A
450.699.2424 – 1 877.377.4494
ICBD202211-04
A. Install the handle (no. 6) on the door (no. 3)
using the hardware supplied in the box of the
handle.
B. Proceed with the adjustment of the door (no.
3) using the screws found on the back of the
rollers (no. 12). Adjust the rollers (no. 12) so
that the door (no. 3) is parallel to the fixed
panel (no. 2) - see image B-1. Do not
overtight the rollers (no. 12) as locking knobs
(no. 7) may jam or break.
C. Drill four equally spaced holes of 3.2 mm
(1/8'') inside the wall jamb (no. 1), then fix
the structure on the wall jamb (no. 1) using
M4X8 screws (no. 19). Put the screw cover
caps (no. 16).
B
Percez les trous à partir de l'intérieur de la baignoire.
Drill holes from the inside of the bathtub.
