Portes et panneaux de douche rectangulaire
INSPIRATION & CELEBRATION
Rectangular Shower Doors and Side Panels
MANUEL D'INSTALLATION
INSTALLATION MANUAL
MODÈLES | MODELS:
ISD48x32 - ISD48x36 – ISD60x32 – ISD60x36
CSD48x32 - CSD48x36 - CSD60x32 – CSD60x36
FABRIQUÉE EN CHINE ET IMPORTÉE PAR | MADE IN CHINA AND IMPORTED BY
CISDP202211-02
INDUSTRIES TECHNOFORM LTÉE
Advertisement
Related Manuals for Technoform TechnoDesign ISD48x32
Summary of Contents for Technoform TechnoDesign ISD48x32

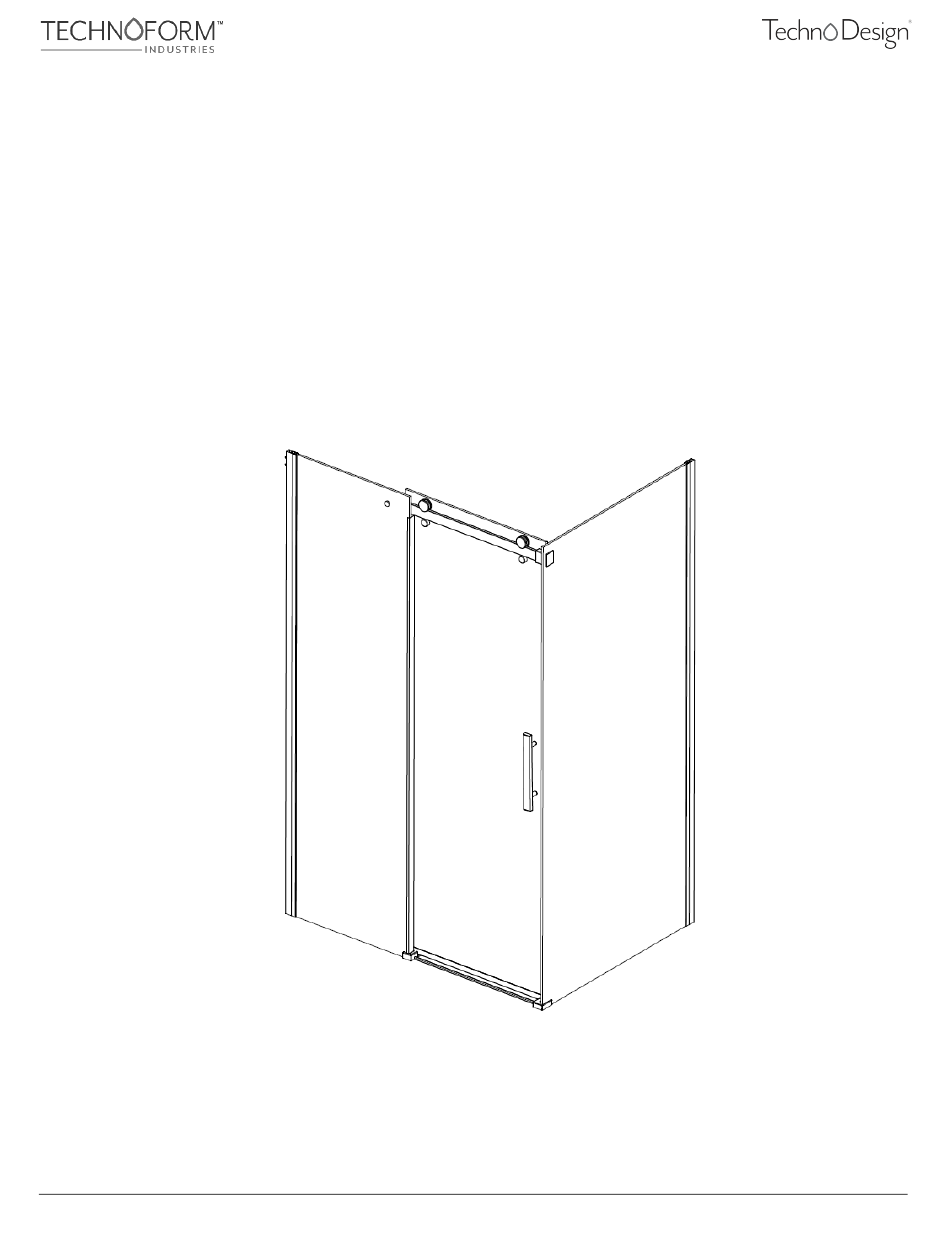

- Page 1 Rectangular Shower Doors and Side Panels MANUEL D'INSTALLATION INSTALLATION MANUAL MODÈLES | MODELS: ISD48x32 - ISD48x36 – ISD60x32 – ISD60x36 CSD48x32 - CSD48x36 - CSD60x32 – CSD60x36 FABRIQUÉE EN CHINE ET IMPORTÉE PAR | MADE IN CHINA AND IMPORTED BY CISDP202211-02 INDUSTRIES TECHNOFORM LTÉE...
- Page 2 AVANT DE COMMENCER | BEFORE GETTING STARTED Ce manuel traite de l’installation et de l’entretien de votre nouvelle porte de douche Technoform. Veuillez en lire le contenu avant d’entamer l’installation. Par la suite, assurez-vous de le conserver dans un lieu sûr pour référence future.
- Page 3 Gouttière | Drip rail Clef d'ajustement | Adjustement key Roulette | Roller Vis plate Robertson M4X12 flat head screw Joint d'étanchéité pour bas de porte | Bottom Rail | Track door gasket 450.699.2424 – 1 877.377.4494 450.699.8484 info@technoform.ca www.technoform.ca CISDP202211-01...
- Page 4 Insert the wall plugs (no. 19). We recommend that you put a drop of silicone prior to permanently fixing them in place. D. Secure the wall jambs (no. 1) using M4X35 screws (no. 20). 450.699.2424 – 1 877.377.4494 450.699.8484 info@technoform.ca www.technoform.ca CISDP202211-01...
- Page 5 (no. 2). Complete the assembly by fixing one of the track end blocks (no. 14) on the side panel (no. 2) using M4X12 screws (no. 25). 450.699.2424 – 1 877.377.4494 450.699.8484 info@technoform.ca www.technoform.ca CISDP202211-01...
- Page 6 B. With a 3.2 mm (1/8'') drill bit, drill 2 holes in the drywall (into the marked drill holes). Insert the wall plugs (no. 19). We recommend that you put a drop of silicone prior to permanently fixing them in place. C. Fix the track end block (no. 14) using M4X35 screws (no. 20A) 450.699.2424 – 1 877.377.4494 450.699.8484 info@technoform.ca www.technoform.ca CISDP202211-01...
- Page 7 D. Déposez la porte (no. 3) sur le rail (no. 13). D. Position the door (no. 3) on the rail (no. 13). Roulette (no. 12) Roller (no. 12) Panneau fixe (no. 22) Fixed panel (no. 22) Panneau de côté (no. 450.699.2424 – 1 877.377.4494 450.699.8484 info@technoform.ca www.technoform.ca CISDP202211-01...
- Page 8 F. Put the sliding block (no. 10) in place. Fix the end block (no. 9) and sliding block (no. 10) using M4X35 screws (no. 20A). We recommend that you put a drop of silicone prior to permanently fixing them in place. 450.699.2424 – 1 877.377.4494 450.699.8484 info@technoform.ca www.technoform.ca CISDP202211-01...
- Page 9 M4X8 (no. 21). Mettez ensuite les caches-vis (no. 16). Percez les trous à partir de l'intérieur de la douche. Intérieur de la douche. Drill holes from the inside of the shower. Inside the shower. 450.699.2424 – 1 877.377.4494 450.699.8484 info@technoform.ca www.technoform.ca CISDP202211-01...
- Page 10 (until silicone is dry). IMPORTANT : Le silicone doit être appliqué à partir de l'extérieur de la douche seulement. HEURE IMPORTANT: The silicone must only be put from the outside of the shower. 450.699.2424 – 1 877.377.4494 450.699.8484 info@technoform.ca www.technoform.ca CISDP202211-01...
-
Page 11: Nettoyage | Maintenance
Nos produits sont garantis contre tout défaut de fabrication à partir de la date d’achat indiquée sur le coupon de caisse du consommateur. Industries Technoform Ltée offre une garantie limitée de trois (3) ans sur ses portes de douche. Cette garantie s’adresse au propriétaire original et n’est donc pas transférable à un autre consommateur.
