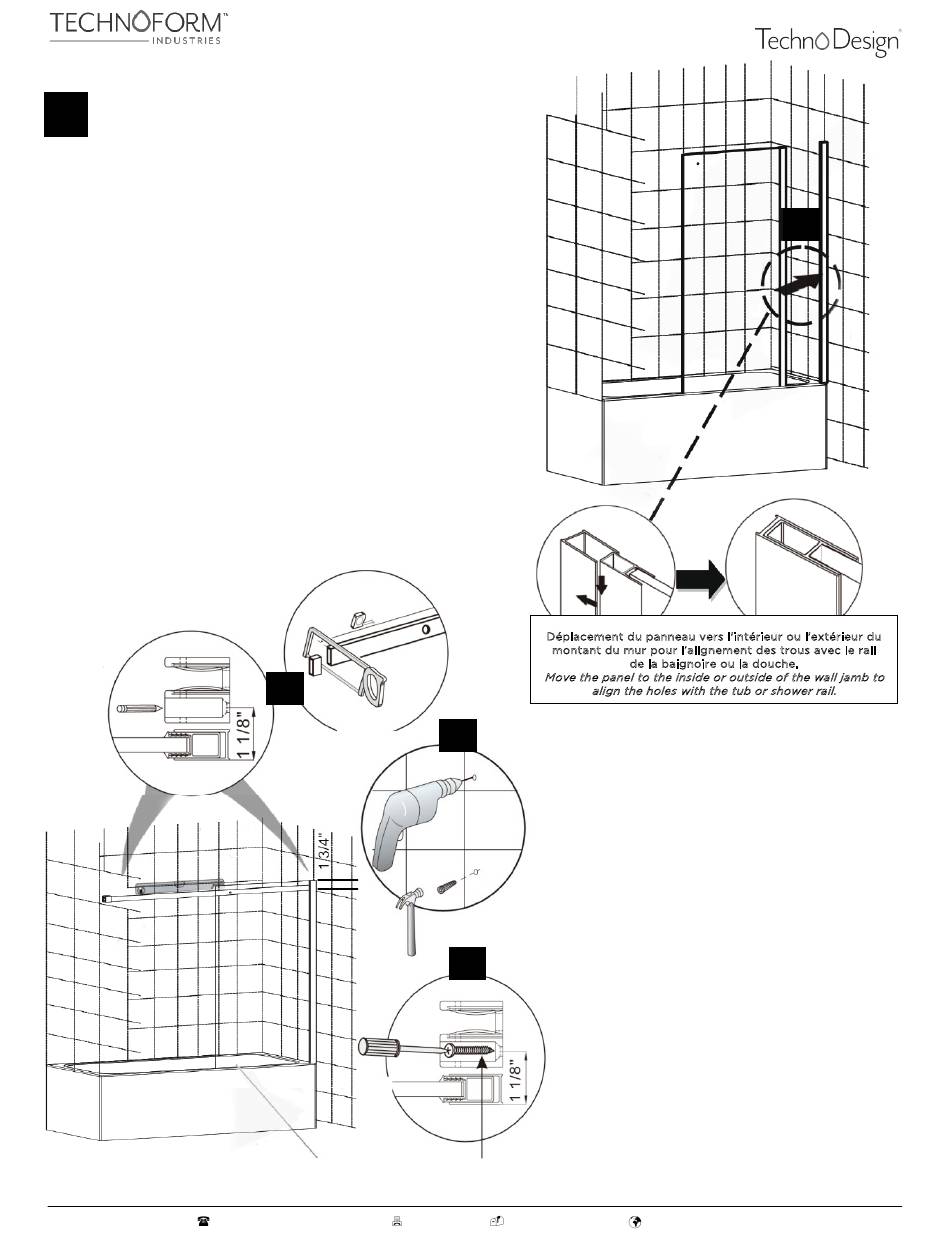

Technoform Techno Design Inspiration ITD60 Installation Manual page 5

A. Insérez le panneau fixe (no. 2) à l'intérieur du montant
mural (no. 1).
2
B. Positionnez les blocs d'extrémité pour rail (no. 14) sur
les murs et procédez au nivelage horizontal du rail (no.
13). NOTE : Vous devrez peut-être couper le rail s'il
est trop long pour être placé entre les murs de
l'alcôve. Si c'est le cas, assurez-vous que la partie de
fixation du rail (n°8) est alignée avec le trou situé sur
le panneau fixe (n°2) en déplaçant ce panneau vers
l'intérieur ou l'extérieur du montant du mur (n°1),
avant de faire la coupe. Marquez donc les repères de
perçage et de coupe (le cas échéant), puis enlevez les
blocs d'extrémité pour rail (no. 14) et procédez à la
coupe du rail (no 13.) au besoin.
C. Avec une mèche de 3,2 mm (1/8''), percez 2 trous de
chaque côté dans le gypse (aux repères de perçage) et
insérez les
recommandons de mettre une goutte de silicone avant
de les fixer de façon définitive.
D. Fixez les blocs d'extrémité pour rail (no. 14) à l'aide des
vis M4X35 (no. 20).
Couper le rail au besoin.
Cut rail if required.
450.699.2424 – 1 877.377.4494
ICBD202211-04
chevilles (no. 17). Nous
B
Panneau fixe (no. 2)
Fixed panel (no. 2)
450.699.8484
vous
Déplacement du panneau vers l'intérieur ou l'extérieur du
montant du mur pour l'alignement des trous avec le rail
Move the panel to the inside or outside of the wall jamb to
align the holes with the tub or shower rail.
A. Insert the fixed panel (no. 2) inside the wall jamb
C
(no. 1).
B. Position the track end blocks (no. 14) on the walls
and proceed with the horizontal levelling of the
track (no. 13). NOTE: You may have to cut the rail
if it is too long to fit between the alcove's walls.
If so, make sure that the track attachment part
(no. 8) is aligned with the hole found on the fixed
panel (no. 2) by moving this panel in or out of the
wall jamb (no. 1), before making the cut. Mark
drill holes and cut marks (if need be), then remove
the track end blocks (no. 14) and proceed with the
D
cutting of the rail (no. 13) if required.
C. With a 3.2 mm (1/8'') drill bit, drill 2 holes on each
side of the drywall (into the marked drill holes).
Insert the wall plugs (no. 17). We recommend
that you put a drop of silicone prior to
permanently fixing them in place.
D. Fix the track end blocks (no. 14) using M4X35
screws (no. 20).
Vis M4X35 (no. 20)
M4X35 screws (no. 20)
info@technoform.ca
A
de la baignoire ou la douche.
www.technoform.ca
5
