ÉTAPES À SUIVRE | STEPS TO FOLLOW

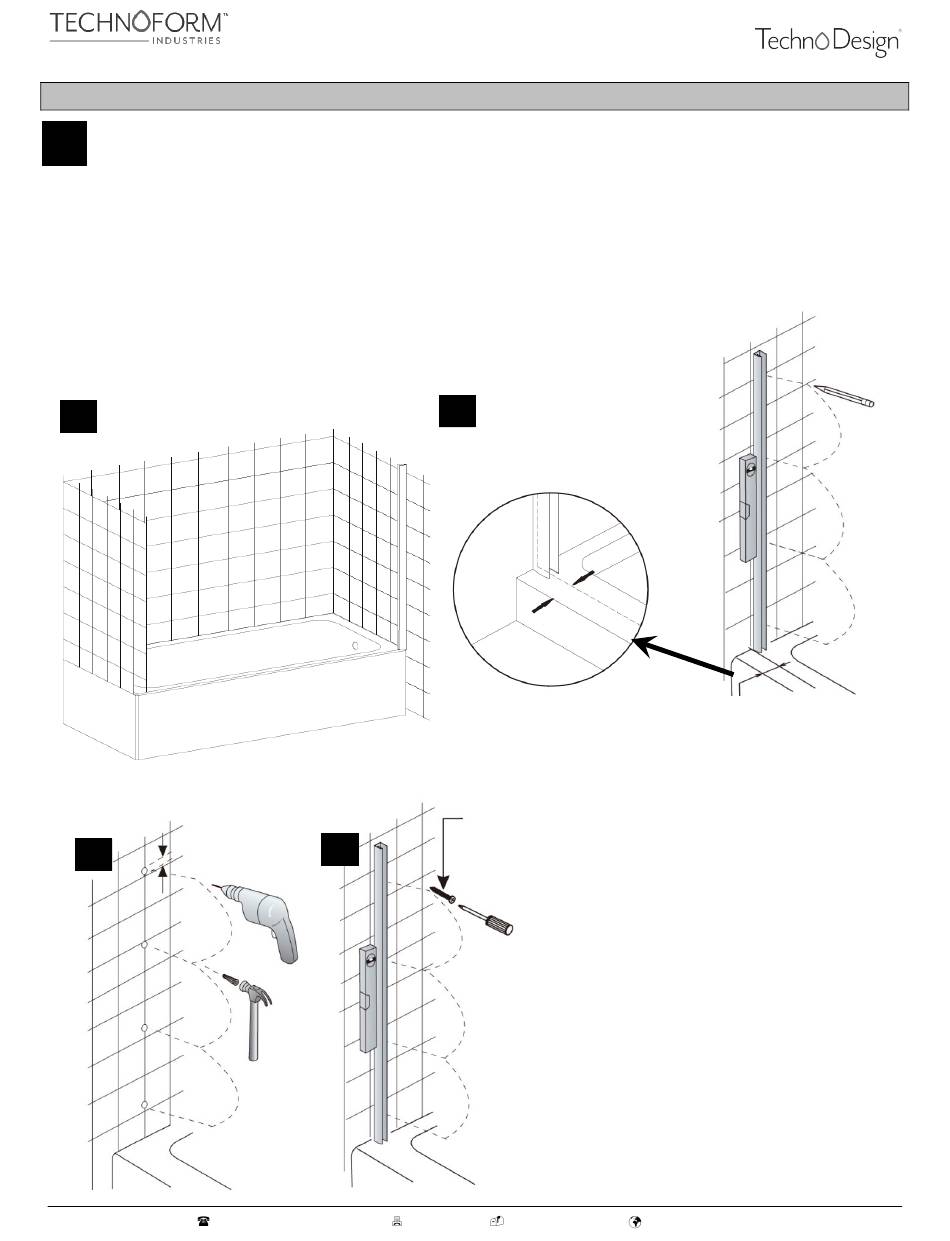

1 A. Déterminez l'emplacement du montant mural (no. 1) : si vous désirez que la porte en verre (no. 3) soit à
gauche, alors le montant mural (no. 1) doit être installé sur le mur de droit (et vice-versa). Vérifiez ensuite
que votre baignoire soit bien à niveau.
B. Procédez au nivelage vertical du montant mural (no. 1). Le centre du montant mural (no. 1) doit se situer à
1'' du devant de la baignoire. Marquez les repères de perçage et enlevez le montant mural (no. 1).
C. Avec une mèche de 6 mm (1/4''), percez 4 trous dans le gypse (aux repères de perçage), puis insérez les
chevilles (no. 17). Nous vous recommandons de mettre une goutte de silicone avant de les fixer de façon
définitive.
D.
Fixez le montant mural (no. 1) à l'aide des vis M4X35 (no. 18).
A
C
Ø1/4''
450.699.2424 – 1 877.377.4494
ICBD202211-04
B
Le centre du montant mural doit être à 1''
à partir du devant de la baignoire.
The centre of the wall jamb must be
located at 1'' from the front of the bathtub.
Vis M4X35 (no. 18)
M4X35 screws (no. 18)
D
450.699.8484 info@technoform.ca
1''
A. Determine the location of the wall jamb
(no. 1): if you would like for the glass
door (no. 3) to be on the left, then the
wall jamb (no. 1) has to be installed on
the right wall (and vice-versa). Make
sure that the bathtub is levelled.
B. Proceed with the vertical levelling of the
wall jamb (no. 1). The center of the wall
jamb (no. 1) must be at 1'' from the
front of the bathtub. Mark drill holes,
then remove the wall jamb (no. 1).
C. With a 6 mm (1/4'') drill bit, drill 4 holes
in the drywall (into the marked drill
holes). Insert the wall plugs (no. 17). We
recommend that you put a drop of
silicone prior to permanently fixing them
in place.
D. Secure the wall jamb (no. 1) using
M4X35 screws (no. 18).
