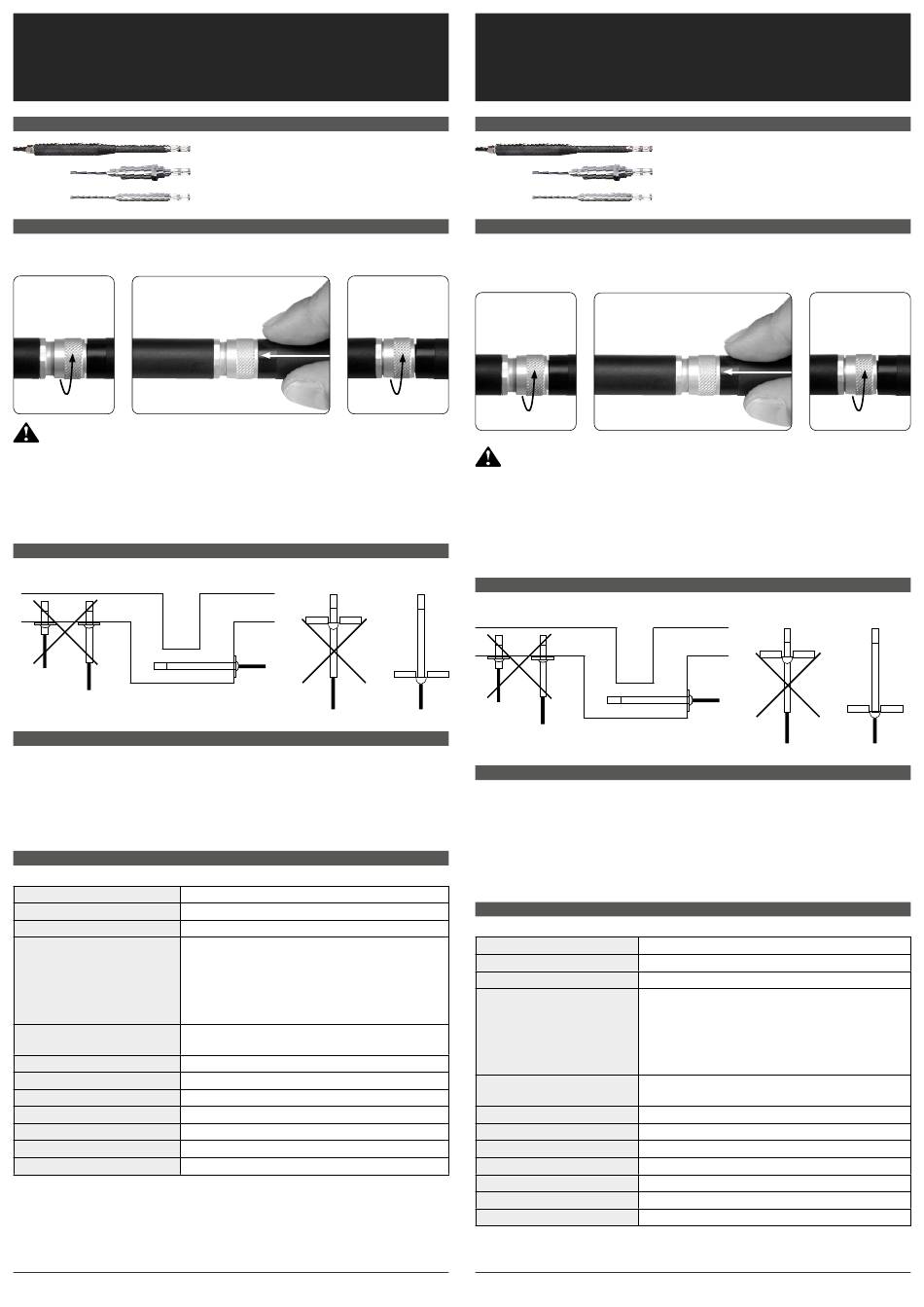

Rotronic HYGROCLIP2 ADVANCED INDUSTRIAL Short Instruction Manual

H C 2 A
YGRO LIP
Short Instruction Manual
1 GENERAL DESCRIPTION
2 CONNECTION
Plug the HygroClip on the mating connector of the transmitter or connection cable. Make sure
that the catches are aligned correctly. Tighten the knurled nut by hand.
1. Rotate 2. Press
Only properly assembled and fixed connection assures the IP protection rating.
The HygroClip2 Advanced Industrial is compatible with the following rotronic products:
• Handhelds of the HP2x and HP3x families.
• Transmitter of the HF5 and HF8 families
• Data logger of the HL-NT family
3 MOUNTING
The probe should be immersed in the climate that is to be measured.
4 ADJUSTEMENT / CALIBRATION
The probes are adjusted in the factory before delivery. We recommend, depending on the applica-
tion, a calibration after 1 year of use. We provide calibration and adjustment services or you can do
this yourselves on-site with the Rotronic SCS humidity standards or our humidity generators HG2-S.
Further information regarding calibration and adjustment can be obtained at www.rotronic.com
or by contacting us or one of representatives.
5 TECHNICAL DATA
Device type
HygroClip2 Advanced Industrial
Operating humidity 0...100 %RH
Operating temperature electronic -50...100°C
Operating temperature sensor HC2A-ICxxx
head
HC2A-ICxxx-A
HC2A-IMxxx-M
HC2A-IExxx
Continous load:
1
Accuracy @ 23°C
±0.8 %RH @23°C
±0.1 K @23°C
Supply voltage
3.3...5 VDC
Current consumption Approx. 5 mA (Adjusted at 3.3 VDC)
Load
>10 kΩ
Cable length Max 5 m
Protection rating IP65 (except the sensor area)
Analog outputs 2x 0...1V
Digital communication UART
English
I
DVANCED NDUSTRIAL
Rotronic HygroClip2 Advanced Industrial probes are
specially designed for rush environment and tem-
peratures up to 200°C.
3. Tighten screw
OK
-100...200°C
1
-100...200°C 1
-100...200°C
1
-100...200°C
1
190 °C max.
Peak load: 100 h max.
www.rotronic.com
H
YGRO
1 ALLGEMEINE BESCHREIBUNG
2 ANSCHLUSS
Schliessen Sie den HygroClip am passenden Steckverbinder des Messumformers oder am Verbin-
dungskabel an. Achten Sie dabei auf die korrekte Ausrichtung der Klinken. Ziehen Sie die Rändel-
mutter von Hand fest.
1. Drehen
Nur eine korrekt montierte und festgezogene Verbindung gewährleistet die angegebene
IP-Schutzart.
Der HygroClip2 Advanced Industrial ist mit folgenden Rotronic Produkten kompatibel:
• Handgeräte der Produktreihen HP2x und HP3x.
• Transmitter der Produktreihen HF5 und HF8
• Datenlogger der Produktreihe HL-NT
3 MONTAGE
Der Fühler sollte in die zu messende Umgebung eingetaucht werden.
OK
4 JUSTIERUNG / KALIBRIERUNG
Die Fühler werden vor der Auslieferung ab Werk justiert. Je nach Anwendung empfeh-
len wir die erneute Kalibrierung nach 1 Jahr im Einsatz. Wir bieten einen Kalibrierungs-
und Justierungsservice an, Sie können dies jedoch auch selbst vor Ort mit Hilfe der
Rotronic SCS-Feuchtestandards oder unseren HG2-S-Feuchtegeneratoren durchführen. Weiter-
führende Informationen zu Kalibrierung und Justierung erhalten Sie unter www.rotronic.com,
bei uns oder einem unserer Vertreter.
5 TECHNISCHE DATEN
Gerätetyp
Betriebsfeuchte
Betriebstemperatur Elektronik
Betriebstemperatur Sensorkopf
Genauigkeit @ 23 °C
Versorgungsspannung
Stromaufnahme
Laden
Kabellänge
Schutzart
Analogausgänge
Digitale Kommunikation
12.1102.0105E
Deutsch
C 2 A I
LIP DVANCED
Kurzbedienungsanleitung
Die hochentwickelten HygroClip2-Industriefühler von
Rotronic sind speziell für raue Umgebungsbedingun-
gen und Temperaturen von bis zu 200 °C ausgelegt.
2. Drücken
OK
HygroClip2 Advanced Industrial
0...100 %rF
-50...100 °C
HC2A-ICxxx -100...200°C
HC2A-ICxxx-A -100...200°C
HC2A-IMxxx-M -100...200°C
HC2A-IExxx -100...200°C
Dauerbelastung: 190 °C max.
1 Spitzenbelastung: 100 h max.
±0,8 %rF @ 23 °C
±0,1 K @ 23 °C
3,3...5 VDC
Ca. 5 mA (justiert bei 3,3 VDC)
>10 kΩ
max. 5 m
IP65 (mit Ausnahme des Sensorbereichs)
2x 0...1 V
UART
NDUSTRIAL
3. Schraube
festziehen
OK
1
1
1
1
12.1102.0105D
www.rotronic.com
