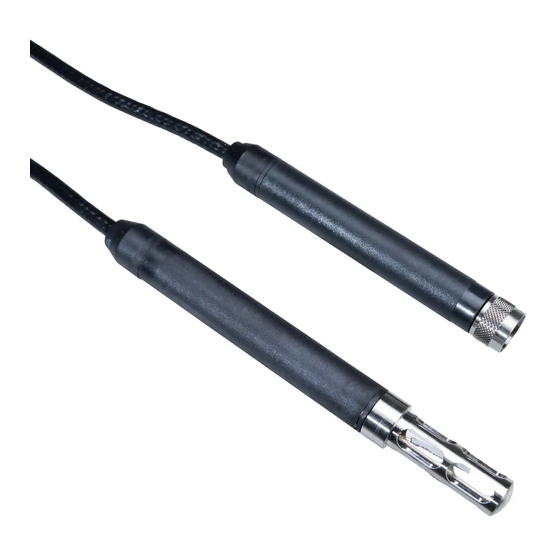

Rotronic HYGROCLIP2 ADVANCED Short Instruction Manual

H C
YGRO

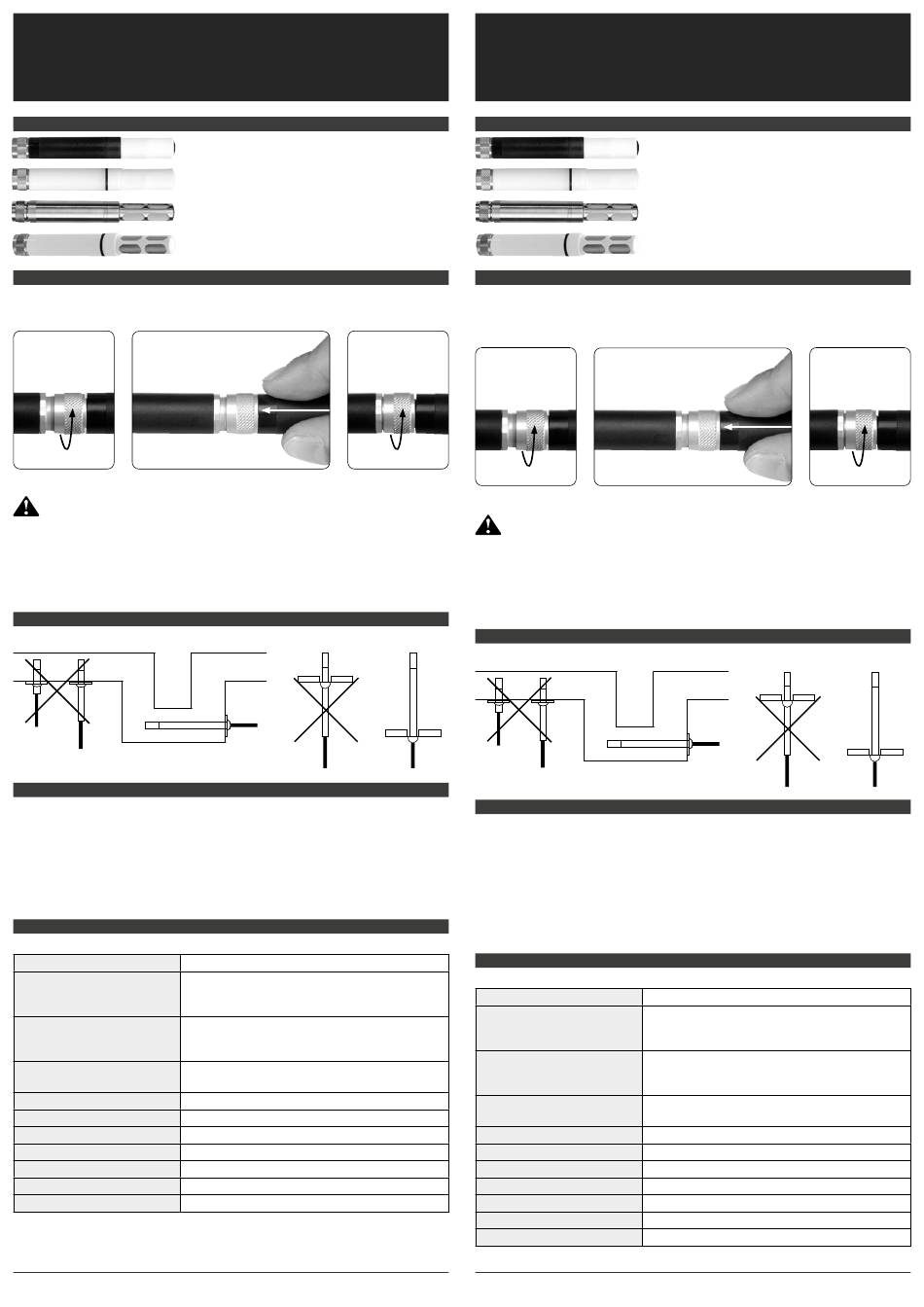

Short Instruction Manual
1 GENERAL DESCRIPTION
2 CONNECTION
Plug the HygroClip on the mating connector of the transmitter or connection cable.
Make sure that the catches are aligned correctly. Tighten the knurled nut by hand.
1. Rotate 2. Press
Only a properly assembled and fixed connection assures the IP protection
rating.
The HygroClip2 Advanced is compatible with the following rotronic products:
• Handhelds of the HP3x family
• Transmitter of the HF5 and HF8 families
3 MOUNTING
The probe should be immersed in the climate that is to be measured.
4 ADJUSTEMENT / CALIBRATION
The probes are adjusted in the factory before delivery. We recommend, depend-
ing on the application, a calibration after 1 year of use. We provide calibration
and adjustment services or you can do this yourselves on-site with the Rotronic
SCS humidity standards or our humidity generators HG2-S. Further information
regarding calibration and adjustment can be obtained at www.rotronic.com,
www.processsensing.com or by contacting us or one of representants.
5 TECHNICAL DATA
Device type HygroClip2 Advanced
Operating humidity HC2A-Sxx
HC2A-S3A
HC2A-Sxx-HH
Operating temperature
HC2A-Sxx
HC2A-S3A
HC2A-Sxx-HH
Accuracy @ 23°C ±0.8 %rh ( ±0.5% for HC2A-SxH)
±0.1 K
Supply voltage 3.3...5 VDC
Current consumption Approx. 5 mA (adjusted at 3.3 VDC)
Load >10 kΩ
Cable length
Max 5 m
Protection rating IP65 (except the sensor area)
Analog outputs
2x 0...1 V
Digital communication UART
ProcessSensing.com
2 A
LIP DVANCED
Your Rotronic HygroClip2 Advanced is a lead-
ing-edge product that meets all established
standards. It will work perfectly for years if you
follow the assembly and operating guidelines
below.
3. Tighten
OK
0...100 %rh
0...100 %rh
0...100 %rh
-50...100 °C
-50...80 °C
0...60 °C
Rotronic.com
1 ALLGEMEINE BESCHREIBUNG
2 ANSCHLUSS
Schliessen Sie den HygroClip am passenden Steckverbinder des Messumformers
oder am Verbindungskabel an. Achten Sie dabei auf die korrekte Ausrichtung der
Klinken. Ziehen Sie die Rändelmutter von Hand fest.
screw
1. Drehen
Nur eine korrekt montierte und festgezogene Verbindung gewährleistet die
angegebene IP-Schutzart.
Der HygroClip2 Advanced ist mit folgenden Rotronic Produkten kompatibel:
• Handgeräte der ProduktreihenHP3x
• Transmitter der Produktreihen HF5 und HF8
3 MONTAGE
Der Fühler sollte in die zu messende Umgebung eingetaucht werden.
OK
4 JUSTIERUNG / KALIBRIERUNG
Die Fühler werden vor der Auslieferung ab Werk justiert. Je nach Anwendung
empfehlen wir die erneute Kalibrierung nach 1 Jahr im Einsatz. Wir bieten einen
Kalibrierungs- und Justierungsservice an, Sie können dies jedoch auch selbst
vor Ort mit Hilfe der Rotronic SCS-Feuchtestandards oder unseren HG2-S-Feuch-
tegeneratoren durchführen. Weiterführende Informationen zu Kalibrierung und
Justierung erhalten Sie unter www.rotronic.com, www.processsensing.com
bei uns oder einem unserer Vertreter.
5 TECHNISCHE DATEN
Gerätetyp
Betriebsfeuchte
Betriebstemperatur
Genauigkeit @ 23 °C
Versorgungsspannung
Stromaufnahme
Laden
Kabellänge
Schutzart
Analogausgänge
Digitale Kommunikation
12.1085.0105E
ProcessSensing.com
H C 2 A
YGRO LIP
Kurzbedienungsanleitung
Ihr Rotronic HygroClip2 Advanced ist ein Spit-
zenprodukt, das allen geltenden Standards
entspricht. Sofern Sie die nachstehenden
Montage- und Betriebsanweisungen befol-
gen, wird er jahrelang perfekt funktionieren.
2. Drücken
OK
HygroClip2 Advanced
HC2A-Sxx 0...100 %rF
HC2A-S3A 0...100 %rF
HC2A-Sxx-HH 0...100 %rF
HC2A-Sxx -50...100 °C
HC2A-S3A -50...80 °C
HC2A-Sxx-HH 0...60 °C
±0,8 %rF (±0.5% für HC2A-SxH)
±0,1 K
3,3...5 VDC
Ca. 5 mA (justiert bei 3,3 VDC)
>10 kΩ
max. 5 m
IP65 (mit Ausnahme des Sensorbereichs)
2x 0...1 V
UART
DVANCED
3. Schraube
festziehen
OK
12.1085.0105D
Rotronic.com
