Summary of Contents for Federal Signal Corporation A12SA Amdt B

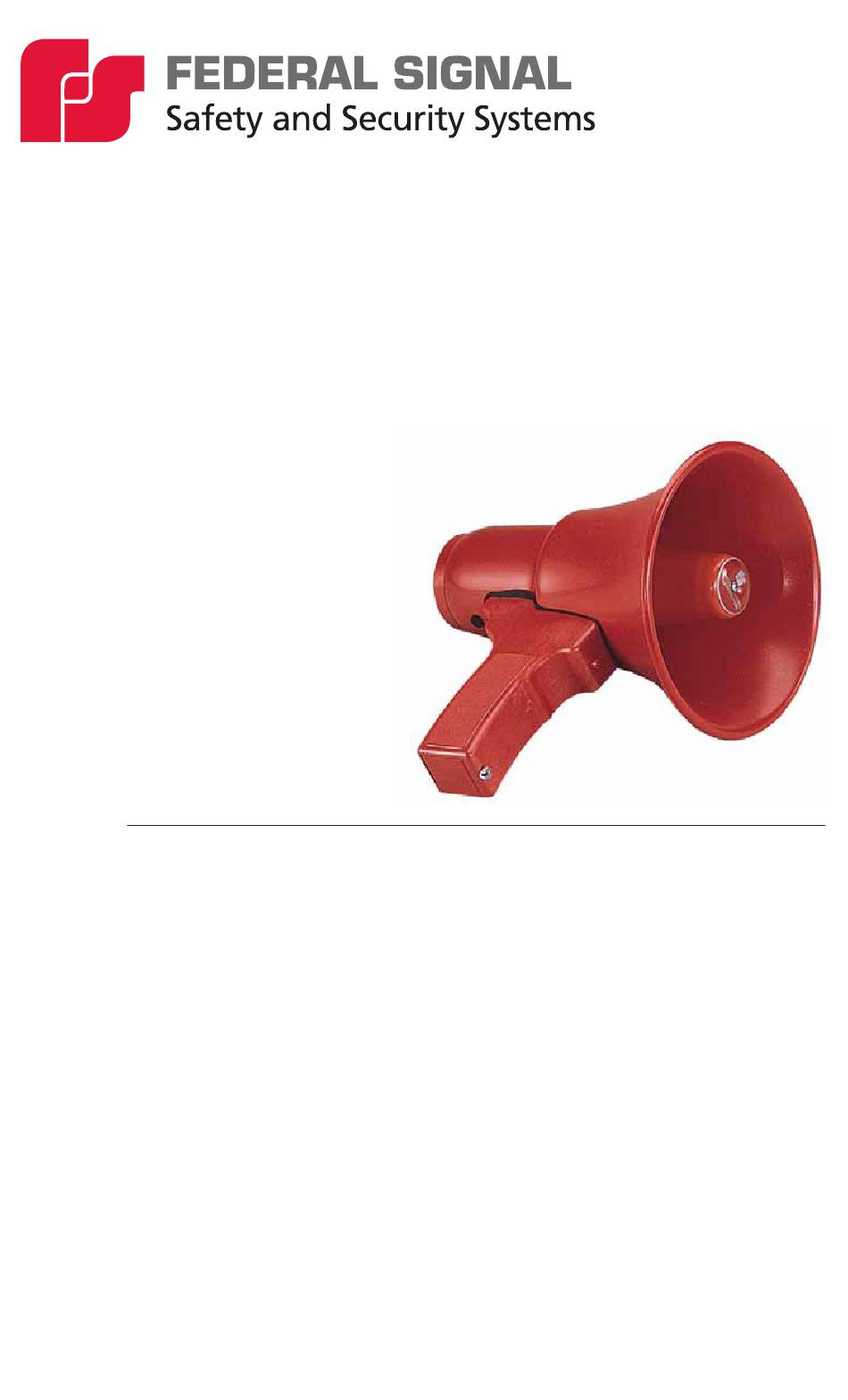

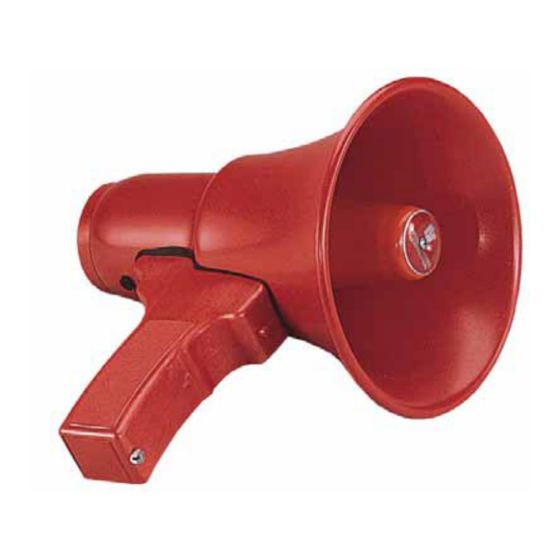

- Page 1 A12SA Amdt B Service and Maintenance Instructions 2020118 Rev 9 0323 Printed in U.S.A © Copyright 1993-2023 Federal Signal Corporation Las instrucciones en español comienzan en la página 13 Pour voir ce manuel en français, allez à www.fedsig.com...
- Page 2 A copy of this limited warranty can also be obtained by written request to Federal Signal Corporation, 2645 Federal Signal Drive, University Park, IL 60484, email to info@fedsig.com or call +1 708-534-3400.
-
Page 3: Table Of Contents
Contents Safety Message to Installers and Service Personnel ..... 4 Overview..................... 4 Unpacking the Voice Gun ..............6 Operating the Voice Gun ..............6 Cleaning the Voice Gun ..............7 Replacing the Batteries..............7 Troubleshooting ................8 Getting Repair Service ..............9 Replacement Parts ................ -
Page 4: Safety Message To Installers And Service Personnel
Overview Safety Message to Installers and Service Personnel People’s lives depend on your proper installation and servicing of Federal Signal products. It is important to read and follow all instructions shipped with this product. Listed below are some other important safety instructions and precautions you should follow: •... -
Page 5: Figure 1 Dimensions
Overview used for short periods a few times a week, batteries may last from six months to one year. Batteries should be replaced at least yearly to avoid possibly exceeding their shelf life. Table 1 Product specifications Output power 16 W Current consumption 160-200 mA Voltage... -
Page 6: Unpacking The Voice Gun
Operating the Voice Gun Unpacking the Voice Gun After unpacking the unit, inspect it for damage that may have occurred in transit. If it has been damaged, file a claim immediately with the carrier, stating the extent of the damage. Carefully check all envelopes, shipping labels, and tags before removing or destroying them. -
Page 7: Cleaning The Voice Gun
Replacing the Batteries to the left decreases the microphone sensitivity, and turning to the right (clockwise) increases sensitivity. Control should be set just below the point of feedback under existing conditions. Rubber plugs should be reinserted, forcing it in place with a small screwdriver. -
Page 8: Troubleshooting
Troubleshooting 3. Remove the cartridge. 4. Place the batteries in position with the small battery tip pointing away from the springs at the top and bottom of the cartridge. See Figure 3. Figure 3 Battery Cartridge Troubleshooting If no sound produced or if no “click” is heard when the switch button is pressed, try the following: •... -
Page 9: Getting Repair Service
Getting Repair Service Getting Repair Service Should the electronic megaphone not function or not function properly after proper installation of good batteries, contact the factory and briefly describe the difficulty. Address communications to: Service Department Federal Signal Vama National telephone: 93.450.69.87 International telephone: 34.450.69.88 C/Dr. -
Page 10: Replacement Parts
Replacement Parts Replacement Parts Figure 4 Parts A12SA Federal Signal www.fedsig.com... -
Page 11: Table 2 Replacement Parts
Replacement Parts Table 2 Replacement Parts Description Part No. Clip and dee, 5/8 inch, fed 144A105-01REC Screw 8-32 x 5/8 inch 7000A162-10 Strap shoulder 288B014REC Screw 10-32 X 5/8 inch 7011A046-12 Housing, microphone 91511532REC Microphone, voice gun 137B115REC Screw fixation driver 7000A356-14 Bumper, plug, rubber 228A016-01REC... - Page 12 2645 Federal Signal Drive University Park, Illinois 60484 www.fedsig.com National telephone: 93.450.69.87 International telephone: 34.450.69.88...
- Page 13 A12SA Amdt B Service and Maintenance Instructions 2020118 Rev 9 0123 Printed in U.S.A © Copyright 1993-2023 Federal Signal Corporation...
- Page 14 Garantía limitada Este producto está sujeto a y cubierto por una garantía limitada, cuya copia se puede encontrar en www.fedsig.com/ SSG-Warranty. Una copia de esta garantía limitada también se puede obtener mediante solicitud por escrito a Federal Signal Corporation, 2645 Federal Signal Drive, University Park, IL 60484, a través del envío de un correo electrónico a info@ fedsig.com o si llama al +1 708-534-3400.
- Page 15 Índice Mensaje de seguridad ..............16 Descripción ..................16 Desembalaje de la Voice Gun ............18 Funcionamiento ................18 Limpieza ................... 19 Reemplazo de las pilas ..............20 Solución de problemas ..............20 Recambios ..................22 Figuras Figura 1 Dimensiones ..............17 Figura 2 Diagrama ................
- Page 16 Descripción Mensaje de seguridad Mensaje de seguridad para instaladores y personal de servicio Las vidas de las personas dependen de la instalación y del servicio correcto de los productos Federal Signal. Es importante leer y seguir todas las instrucciones enviadas con este producto.
- Page 17 Descripción No use pilas de botón. La polaridad de las pilas de botón se invierte pueden producirse daños al instrumento. • El amplificador de Clase B consume muy poca corriente, incluso con el botón de activación presionado, salvo cuando realmente se habla en el micrófono. Esto resulta en una excelente eficiencia y una vida prolongada de las pilas.
- Page 18 Funcionamiento Desembalaje de la Voice Gun Después de desembalar la Voice Gun, inspecciónela para detectar daños que puedan haber ocurrido durante el transporte. Si hubiera algún daño, presente un reclamo de inmediato al transportista, indicando el alcance de los daños. Con cuidado inspeccione todos los sobres, las etiquetas de envío y los rótulos antes de retirarlos o destruirlos.
- Page 19 Reemplazo de las pilas se reduce la sensibilidad del micrófono y al girar hacia la derecha (en sentido horario) se aumenta la sensibilidad. El control debería ajustarse debajo del punto de retorno en las condiciones existentes. Deben volver a colocarse los tapones de goma, forzándolos en su lugar con un pequeño destornillador.
- Page 20 Solución de problemas Para reemplazar las pilas: 1. Aplique una leve presión con el pulgar contra el cartucho de las pilas en la parte inferior del mango. 2. Retire el tornillo de bloqueo con la mano. Si está muy apretado, el tornillo puede aflojarse con una moneda delgada.
- Page 21 Solución de problemas Si las comprobaciones anteriores no revelan problemas, la unidad del amplificador está defectuosa y debe ser reemplazada o reparada. Solicitud de piezas de repuesto o de servicio de soporte técnico En caso de que el megáfono electrónico no funcione, o no funcione correctamente después de la instalación adecuada de pilas en buen estado, se sugiere que se contacte con la fábrica.
- Page 22 Recambios Recambios Figura 4 Partes A12SA Federal Signal www.fedsig.com...
- Page 23 Recambios Tabla 2 Replacement Parts No Descripción ref. VAMA Pasador y gancho correa D6,5 144A105-01REC Tornillo 8-32 x 5/8" 7000A162-10 Correa transporte 288B014REC Tornillo 10-32 X 5/8" 7011A046-12 Carcasa micrófono 91511532REC Micrófono 137B115REC Tornillo fijación conjunto motor 7000A356-14 Tapón, goma 228A016-01REC Conjunto difusor 91511533REC...
- Page 24 2645 Federal Signal Drive University Park, Illinois 60484 www.fedsig.com Teléfono nacional: 93.450.69.87 Teléfono Internacional: 34.450.69.88...
