Raidon iR2970 Quick Installation Manual

iR���� 快速安裝導引
HDD1
HDD0
當硬碟鎖位於右邊時 ， 硬碟抽取盒將處於鎖住狀態 ， 此時請勿按壓 「頂出鍵」 以避免抽取盒及
硬碟所受到損傷 。
打開包裝外盒後 ， 包裝內容應包含下列組件 ：
IR2970
˙ 請先確認相關配件與產品本身是否有受損或是缺少配件 ， 若有任何疑問 ， 請與
您的經銷商或業務人員聯絡 。
˙ 請前往官網 (www.raidon.com.tw) 下載說明書 、 驅動程式以及其餘相關資源
銳銨科技
V1.0 (APR. 2023)

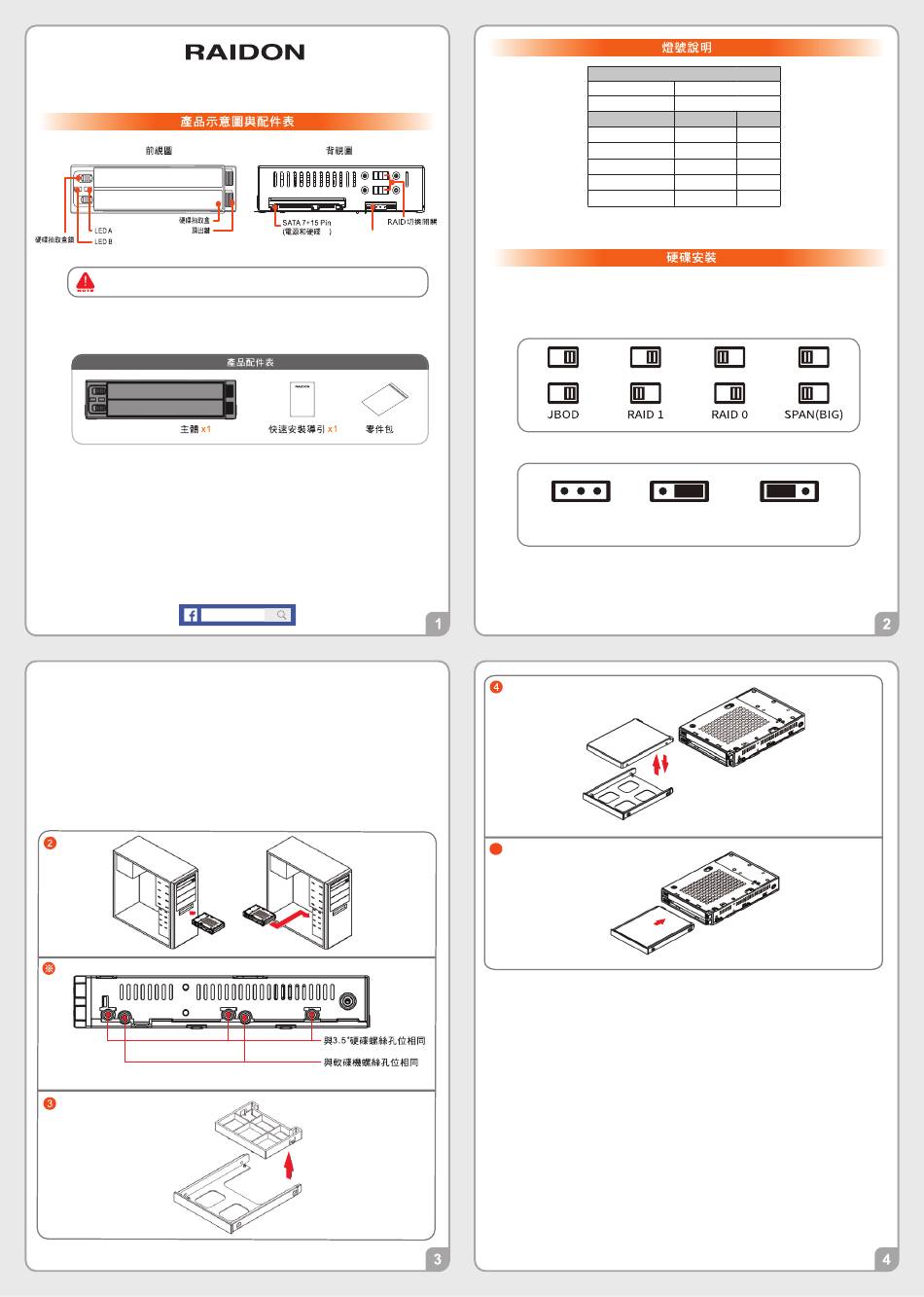

�. 將主體裝置在機殼上 ， 連接相關連接線 ， 並確認固定螺絲是否鎖上 。
請使用零件包中的螺絲
※ 螺絲孔位說明
�. 取出抽取盒(Tray) ， 將保護抽取盒用的內置塑膠假硬碟取出 。 塑膠假硬碟主要是保護尚
未裝上硬碟的抽取盒 ， 一旦抽取盒裝上了硬碟 ， 塑膠假硬碟即失去作用 。
�. 將您的硬碟安裝至抽取盒上 ， 並確認硬碟固定螺絲是否鎖上 ， 以免不必要的移動對硬碟
造成損傷 。 請使用零件包中的M�*�螺絲 。
�. 確認完成後請插回抽取盒 ， 並確認抽取盒確實插入且固定在適當的位置 。
※ 在Hardware Mode, JBOD狀態下如只有一顆HDD, 藍色燈號會OFF, Access時紅色燈號
會閃 爍
Hardware or GUI Mode 開關
�. 請使用背板上的RAID 控制鍵來選擇RAID 模式 ， 原廠預設值為RAID �模式 。
另使用Hardware or GUI 開關來切換設定，原廠預設值為Hardware模式 。
RAID 模式切換設定
Hardware or GUI 模式切換設定
※ RAID �下，需要同時裝入兩顆硬碟
※ RAID �下，初次使用會自動先進行資料重建一次 (HDD �>> HDD�)
5
�. 硬體安裝完成 。 您可開啟電源進行相關設定與應用 。
�. 你的作業系統將會自行辨識硬體 ， 辨識成功後請先完成硬碟格式化 ， 完成後即可使用 。
感謝您使用 銳銨科技股份有限公司 的產品 。
本手冊裡的資訊在出版前雖然已經被詳細確認 ， 但實際產品規格將已出貨時為準 ； 任何
的產品規格或相關資訊更新 ， 請您直接上 www.RAIDON.com.tw 網站查詢 ， 或直接與
您的業務聯絡窗口聯繫 ， 本公司將不另行通知 。
如果您對 銳銨科技 的產品有任何疑問 ， 或是想獲得最新產品訊息 、 使用手冊或韌體 ， 請
您聯絡supporting@raidon.com.tw ， 我們將儘速回覆您 。
對 應
LED A HDD 1
LED B HDD 0
狀 態 硬碟狀態燈
硬碟閒置 藍燈恆亮
資料存取 紫燈閃爍
無硬碟 / 硬碟故障
紅燈恆亮
資料重建 - 來源碟 藍燈恆亮
資料重建 - 目標碟 紅燈閃爍
Hardware 模式
RAIDON 為 銳銨科技股份有限公司 旗下品牌之一
本說明相關產品內容歸 銳銨科技股份有限公司 版權所有
蜂鳴器
N/A
N/A
鳴叫
N/A
N/A
GUI 模式
