Raidon iR2623 Quick Installation Manual

iR2623-S3 快速安裝導引

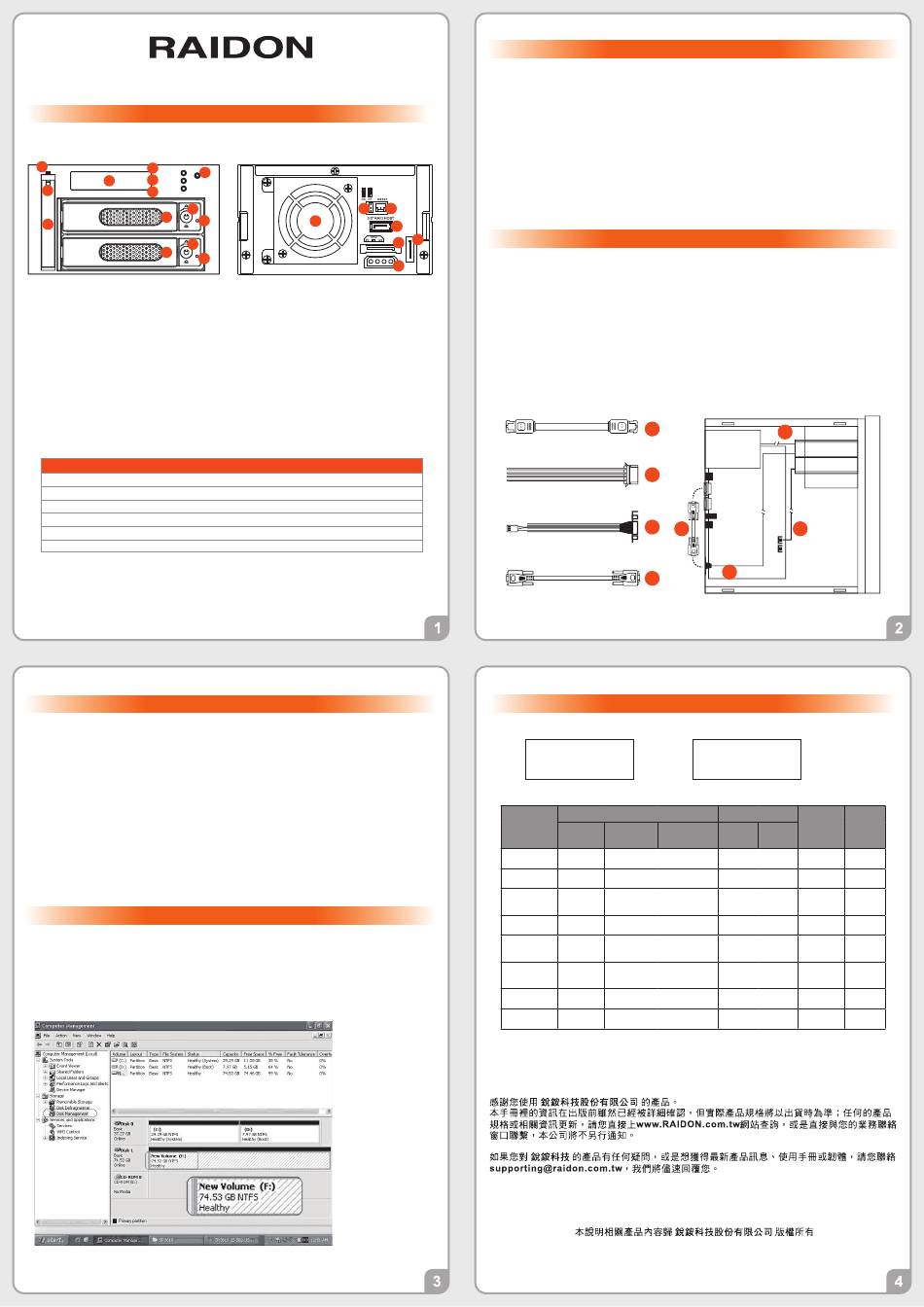

產品示意圖與配件表
前視圖
1
5
8
FAIL LED
6
4
PRI HDD MUTE
2
7
SEC HDD
10
9
11
3
10
9
12
1. 2.5" 硬碟讀取燈
2. 2.5" 硬碟鑰匙孔
3. 2.5" 硬碟抽取盒
4. 液晶顯示面板
5. 故障顯示燈
6. 主硬碟狀態指示燈
7. 次硬碟狀態指示燈
8. 靜音按鍵
9. 3.5" 硬碟抽盒把手
10. 硬碟卡榫按鍵
打開包裝外盒後 ， 包裝內容應包含下列組件 :
iR2623-S3 配件內容
iR2623-S3 產品本體X1(內含抽取盒x3)
內接RS232線 x1
外接RS232線 x1
SATA線 x1
快速安裝導引 x 1
螺絲及鑰匙
˙ 請先確認相關配件與產品本身是否有受損或是缺少配件 ， 若有任何疑問 ， 請與您的經銷商或
業務人員聯絡 。
˙ 請前往官網 (www.raidon.com.tw) 下載說明書 、 驅動程式以及其餘相關資源 。
V1.3 (Jan. 2019)
設定RAID 層級
請透過機器後面的jumper來設定RAID層級 。 出廠預設值是RAID 1 。 機器背面有三根pin腳用來設
定RAID層級 ， 若要設定RAID 0模式 ， 請選用下面兩根 ； 若要設定RAID 1模式 ， 請選用上面兩根 。
1. RAID 1 模式
1). 將新的硬碟放入iR2623-S3中 。 強烈建議您使用兩顆相同的硬碟 ， 以便取得對等的容量 。
如果兩顆硬碟的容量不同 ， iR2623-S3將會以小容量的硬碟為依據 。
2). RAID 1模式下 ， 兩顆硬碟是鏡射關係因此擁有相同的資料 ， 因此有一顆硬碟損毀仍然可以正
常運作 。 當放入新硬碟取代損毀硬碟後 ， 系統會自動將資料重建到新的硬碟 。
2. RAID 0 模式
1). 將新的硬碟放入iR2623-S3中 。 強烈建議您使用兩顆相同的硬碟 ， 以便取得對等的容量 。
如果兩顆硬碟的容量不同 ， iR2623-S3將會以小容量的硬碟為依據 。
2). RAID 0模式下 ， 兩顆硬碟的容量會被加總成一個大儲存容量 ， 並且提供更佳的存取效能 。
硬碟格式化及磁碟機建立
當iR2623的硬體安裝完成 ， 即可準備進行行開機動作 。
硬體安裝完成後 ， 將BIOS的硬碟偵測設定為自動 ， iR2623-S3將會被視為如同一顆硬碟一般 。 當電
腦開機後 ， 系統會顯示下列偵測訊息 ：
1. 安裝在iR2623-S3中的硬碟能夠被Windows的裝置管理員偵測到 。
2. 使用iR2623-S3前 ， 使用者可以透過磁碟管理選擇硬碟的格式 。
到此完成整個安裝程序 。 使用者可以如同存取一般硬碟般的使用iR2623-S3 。
背視圖
14 15
13
16
19
17
18
11. 主硬碟讀取燈
12. 次硬碟讀取燈
13. 散熱風扇
14. RAID 模式設定
15. RS232 埠
16. 3.5" 硬碟 SATA 連接埠
17. SATA 15Pin 電源輸入埠
18. 4Pin 電源輸入埠
19. 2.5" 硬碟 SATA 連接埠
產品使用注意事項
1. 電腦或伺服器具備SATA I 、 SATA II或SATA III介面 。
2. 具備SATA I 、 SATA II或SATA III介面的硬碟 。
3. 強烈建議使用iR2623-S3前先設定好RAID模式(預設值是RAID 1) 。
4. 在新增或變更RAID模式後需重新啟動產品 ， 以確保完成更新為新的RAID模式 。
5. 本系統允許使用不同廠牌的硬碟 。 但如果要獲得更好的效能 ， 我們強烈建議使用相同廠牌型號
的硬碟 。
6. 安裝硬碟前請先確認所使用的硬碟並無壞軌或是其他問題 ， 以免導致系統損毀或資料遺失 。
7. 硬碟格式化後 ， iR2623-S3的總使用儲存容量或許會與硬碟容量加總後的有所不同 。
8. 強烈建議除了使用iR2623-S3的資料儲存功能外 ， 請針對重要資料備份到另一個儲存裝置上或
遠端備份 ， 雙重備援您重要的資料 。 若您儲存在iR2623-S3的資料損毀或遺失 ， RAIDON將不負任
何的責任 。
硬碟安裝
請參照以下步驟完成硬體安裝
步驟1 拆開外包裝並取出產品本體 。
步驟 2 將系統擺放於穩固平台 ， 並確認散熱風風扇口沒有被其他物體擋住 ， 系統四周有適當的散熱
空間 。
(擺放環境請避免接近潮濕或其他易對產品造成損傷的環境 。 )
步驟 3 請使用零件包內附的頂針插入鑰匙孔後 ， 抽取盒門閂將會輕彈開啟 ， 即可將硬碟抽取盒取出 。
步驟 4 將硬碟安裝到抽取盒上 ， 並以零件包內附的螺絲加以固定 ， 以避免不必要的移動對硬碟造成
傷害 。
步驟 5 硬碟安裝完成後請將抽取盒平移放入主機內並關上把手 。
步驟 6 將附件中的連接線分別接到電腦與iR2623-S3的相關連接埠 。 (參照以下圖)
1
45cm SATA連接線
2
電源連接線
3
內接RS232連接線
4
外接RS232連接線
內接主機殼示意圖
LCD螢幕顯示與LED燈號說明
1. 開機與正常待機狀態.
iR2623
RAID-1 vxxxxxx.x
面板燈號
狀態
主硬碟
故障顯示燈
狀態指示燈 狀態指示燈
開機 — — 橘燈恆亮
待機 — — 橘燈恆亮
硬碟故障
紅燈恆亮 — —
（RAID 降級）
資料存取 — — 橘燈恆亮
資料重建
— — 橘燈恆亮
(Source)
資料重建
— — — —
(Target)
風扇故障 紅燈恆亮 橘燈恆亮
溫度過高 紅燈恆亮 橘燈恆亮
2
iR2623-S3
電源
COM1
COM2
4 1
主機版 SATA連接埠
3
Pri HDD : OK
Sec HDD : OK
3.5" 硬碟讀取燈
2.5" 硬碟
次硬碟 主硬碟 次硬碟
讀取燈
讀取燈 讀取燈
藍紫燈閃爍 藍燈恆亮
藍燈恆亮 藍燈恆亮
紅燈恆亮 藍燈恆亮
藍紫燈閃爍 藍燈閃爍
藍燈恆亮 藍燈恆亮
紅燈閃爍 藍燈恆亮
藍燈恆亮 藍燈恆亮
藍燈恆亮 藍燈恆亮
蜂鳴器
— —
— —
鳴叫
— —
— —
— —
鳴叫
鳴叫
