Electro Terminal SLK 7 User Manual

SLK 7 Be
1. Produkt
Product
Anwendung: Anschlussklemme zur Verdrahtung von Leuchten für
die Allgemeinbeleuchtung. Installation nur durch Fachpersonal!
Application: Connector for the wiring of luminaires for general
illumination. Installation by qualified personnel only!

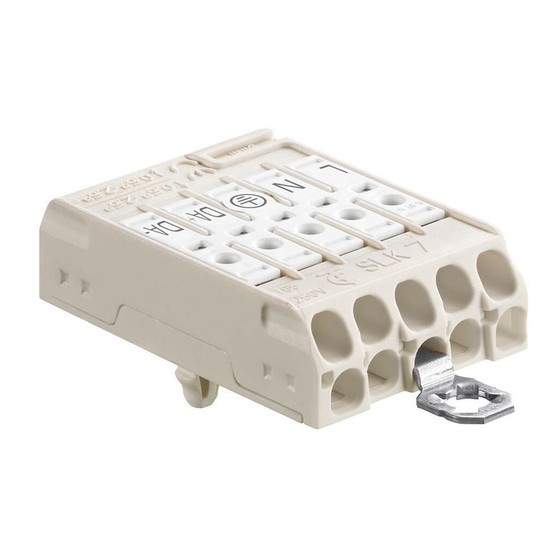

SLK 7 (Standard)

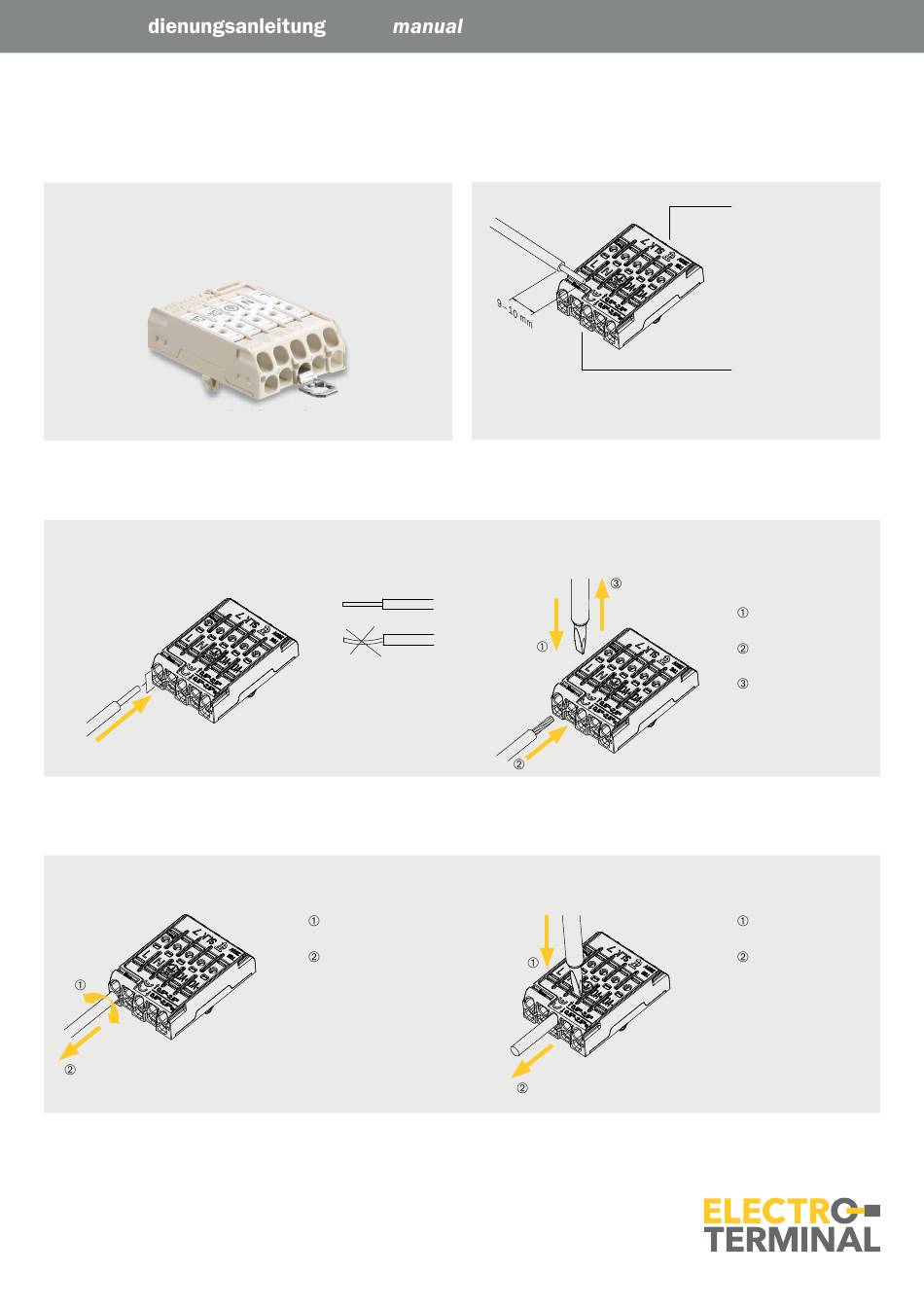

3. Leiter einführen | Wire insertion
Eindrähtige Leiter 0,5 – 2,5 mm2 |
Starre mehrdrähtige Leiter 1,5 – 2,5 mm2
Rigid stranded wires 1.5 – 2.5 mm²
Leiter bis zum Anschlag einführen
Insert wire to the back end
4. Leiter lösen | Wire release
Untere Anschlüsse | Lower terminals
BETTER CONNECTIONS
| User
Solid wires 0.5 – 2.5 mm²
Drehen und Ziehen
Push and pull
Leiter herausziehen
Pull out the wire
www.electroterminal.com
2. Lehre für Abisolierlänge
Gauge for wire stripping length
Flexible Leiter 0,5 – 2,5 mm2 (nur obere Anschlüsse)
Flexible wires 0.5 – 2.5 mm² (upper terminals only)
Obere Anschlüsse | Upper terminals
100009919_01_EUM_SLK7
22.11.2018
Leuchtenseite
(interne Verdrahtung)
Luminaire side
(internal wiring)
Installationsseite
(externe Verdrahtung)
Installation side
(external wiring)
Drücker betätigen
Push button
Leiter einführen
Insert wire
Drücker lösen
Release button
Drücker betätigen
Press button
Leiter herausziehen
Pull out the wire
