Electro Terminal SLK 7 User Manual

SLK 7 Zugentlastung für Leuchten nach IEC 60598-1
Bedienungsanleitung
Strain relief for luminaires according IEC 60598-1
User manual

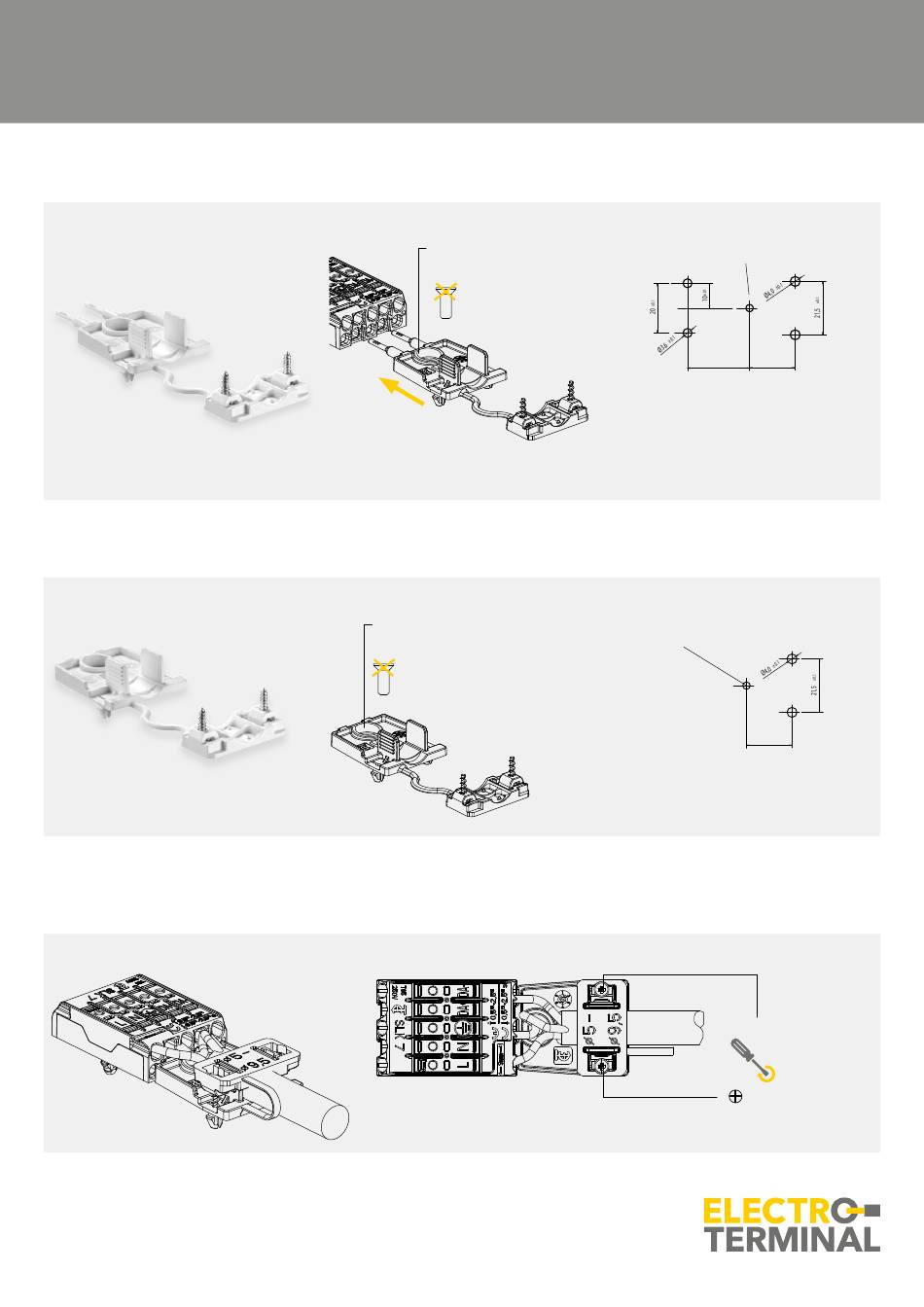

1. BFP+ZUG SLK7
Abbildung | Picture
2. BFP+ZUG SLK7 STAND ALONE
Abbildung | Picture
3. Leitungen
Wires
Montierter Zustand | Assembled state
BETTER CONNECTIONS
Montage | Assembling
Zusätzliches Befestigungsloch.
Additional mounting hole.
Ø 3,9 × 9,5 mm 1,2 Nm
oder | or
DIN 7985 M4 × 6 1,2 Nm
Zugentlastung bis zum Anschlag
einführen. Die Zugent lastung ist nach
dem Einschieben nicht mehr lösbar.
Insert wire to the back end.
The strain relief cannot be released
after being pushed in.
Montage | Assembling
Befestigungsloch
Mounting hole
Ø 3,9 × 9,5 mm 1,2 Nm
oder | or
DIN 7985 M4 × 6 1,2 Nm
Leitungsdurchmesser 5,0 – 9,5 mm
Cable diameter 5.0 – 9.5 mm
www.electroterminal.com
100010007_00_EUM_SLK7_BFP+ZUG
06.03.2019
Zusätzliches
Lochbild | Cutout
Schraubloch
Optional
screw hole
Zusätzliches Schraubloch
Optional screw hole
25,65 ±0.1 18,35 ±0.1
Blechstärke incl. Lack / Plate thickness incl. varnish
0,5 - 1,2mm
Blechstärke incl. Lack
Plate thickness incl. varnish
0,5 – 1,2 mm
Lochbild | Cutout
Schraubloch
Zugentlastung
Schraubloch Zugentlastung
Screw hole
Screw hole strain relief
strain relief
18,35 ±0.1
Blechstärke incl. Lack
Plate thickness incl. varnish
0,5 – 1,2 mm
PH 1 | 0,35 Nm
Schraubendurchmesser
Screw diameter
4 mm
