Electro Terminal MICROCON SMD PURE Assembling Instruction

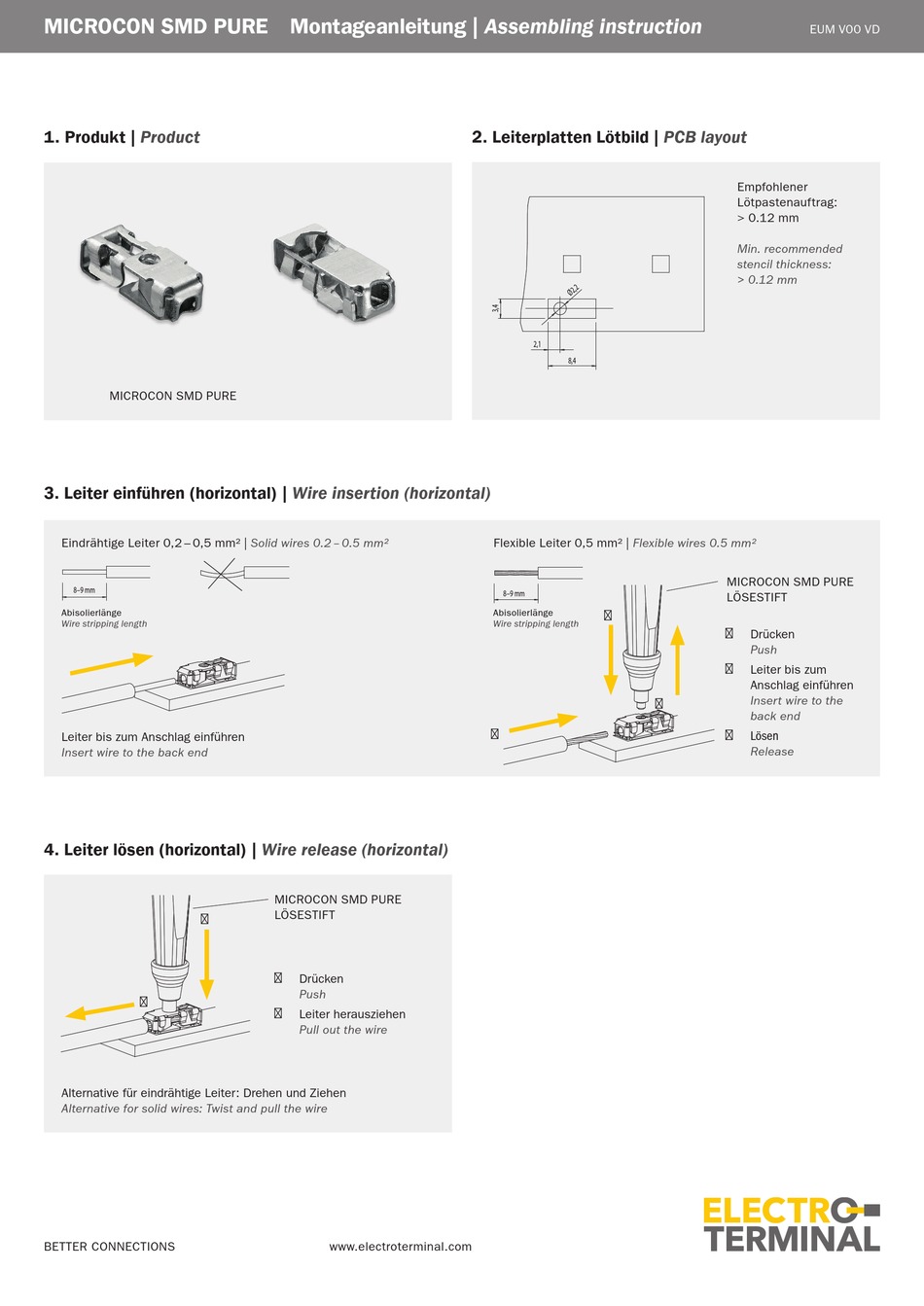

MICROCON SMD PURE Montageanleitung | Assembling instruction
1. Produkt |
Product

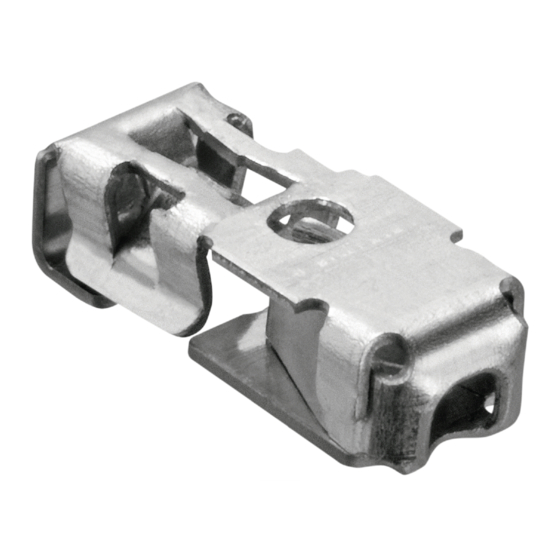

MICROCON SMD PURE
3. Leiter einführen (horizontal) |
Eindrähtige Leiter 0,2 – 0,5 mm² |
8–9 mm
Abisolierlänge
Wire stripping length
min. 3 mm
Leiter bis zum Anschlag einführen
Insert wire to the back end
8–9 mm
4. Leiter lösen (horizontal) |
min. 3 mm
➀
➀
Alternative für eindrähtige Leiter: Drehen und Ziehen
Alternative for solid wires: Twist and pull the wire
BETTER CONNECTIONS
Ø2,2
8–9 mm
Wire insertion (horizontal)
min. 3 mm
Solid wires 0.2 – 0.5 mm²
8–9 mm
8–9 mm
min. 3 mm
Wire release (horizontal)
MICROCON SMD PURE
LÖSESTIFT
➀
Drücken
Push
8–9 mm
➀
Leiter herausziehen
Pull out the wire
www.electroterminal.com
2. Leiterplatten Lötbild |
2,1
8,4
Flexible Leiter 0,5 mm² | Flexible wires 0.5 mm²
8–9 mm
➀
Abisolierlänge
Wire stripping length
➀
Ø2,2
8–9 mm
60Ā
2,1
8,4
EUM V00 VD
PCB layout
Empfohlener
Lötpastenauftrag:
> 0.12 mm
Min. recommended
stencil thickness:
> 0.12 mm
MICROCON SMD PURE
LÖSESTIFT
➀
Drücken
Push
➀
Leiter bis zum
Anschlag einführen
Ø2,2 Insert wire to the
➀
60Ā back end
➀
Lösen
Release
2,1
8,4
Ø2,2
60Ā
2,1
Ø2,2
60Ā
8,4
