S&P SILENT-100 Installation Manual
  1. Manuals
  2. Brands
  3. S&P Manuals
  4. Fan
  5. SILENT-100 DESIGN
  6. Installation manual

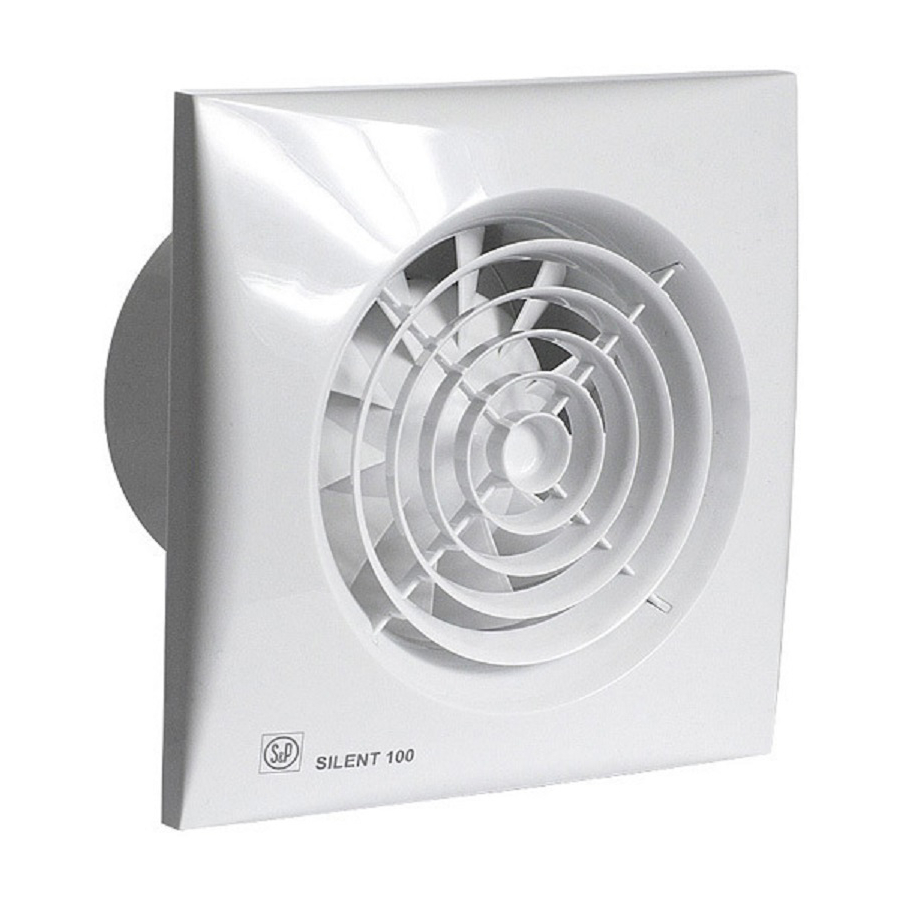

S&P SILENT-100 Installation Manual

Hide thumbs Also See for SILENT-100:
Table of Contents
  • Conexión Eléctrica
  • Instrucciones del Usuario
  • Mantenimiento
  • Asistencia Técnica
  • Puesta Fuera de Servicioy Reciclaje
  • Maintenance
  • After Sales Service
  • Installation
  • Raccordement Électrique
  • Instruction D'utilisation
  • Entretien
  • Elektrischer Anschluss
  • Elektrische Aansluiting
  • Ligação Eléctrica
  • Instruções de Uso
  • Pôr Fora de Serviço Ereciclagem
  • Connessione Elettrica
  • Stoccaggio E Riciclaggio
  • Instalacja Elektryczna
  • Instrukcja Użytkowania
  • Pomoc Techniczna
  • Elektrické Připojení
  • Важная Информация
  • Инструкция Пользователя
  • Утилизация И Переработка
  • Električno Povezivanje
  • Uputstvo Za Korisnike
  • Ηλεκτρικη Συνδεση
  • Elektri̇k Bağlantisi
  • Satiş Sonrasi Servi̇s
  • Електрическо Свързване
  • Svarīga Informācija
  • Električni Priključek
  • Navodila Za Uporabo
  • Conexiunea Electrică
  • Instrucțiuni de Utilizare

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 13

Quick Links

SILENT CHZ
ES
EN
FR
RU
FY
GR
DE
NL
PT
UK
TR
BG
IT
DA
SV
LT
LV
ET
SL
FI
PL
CS
RO
AR

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SILENT-100 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for S&P SILENT-100

Summary of Contents for S&P SILENT-100

  • Page 1 SILENT CHZ...
