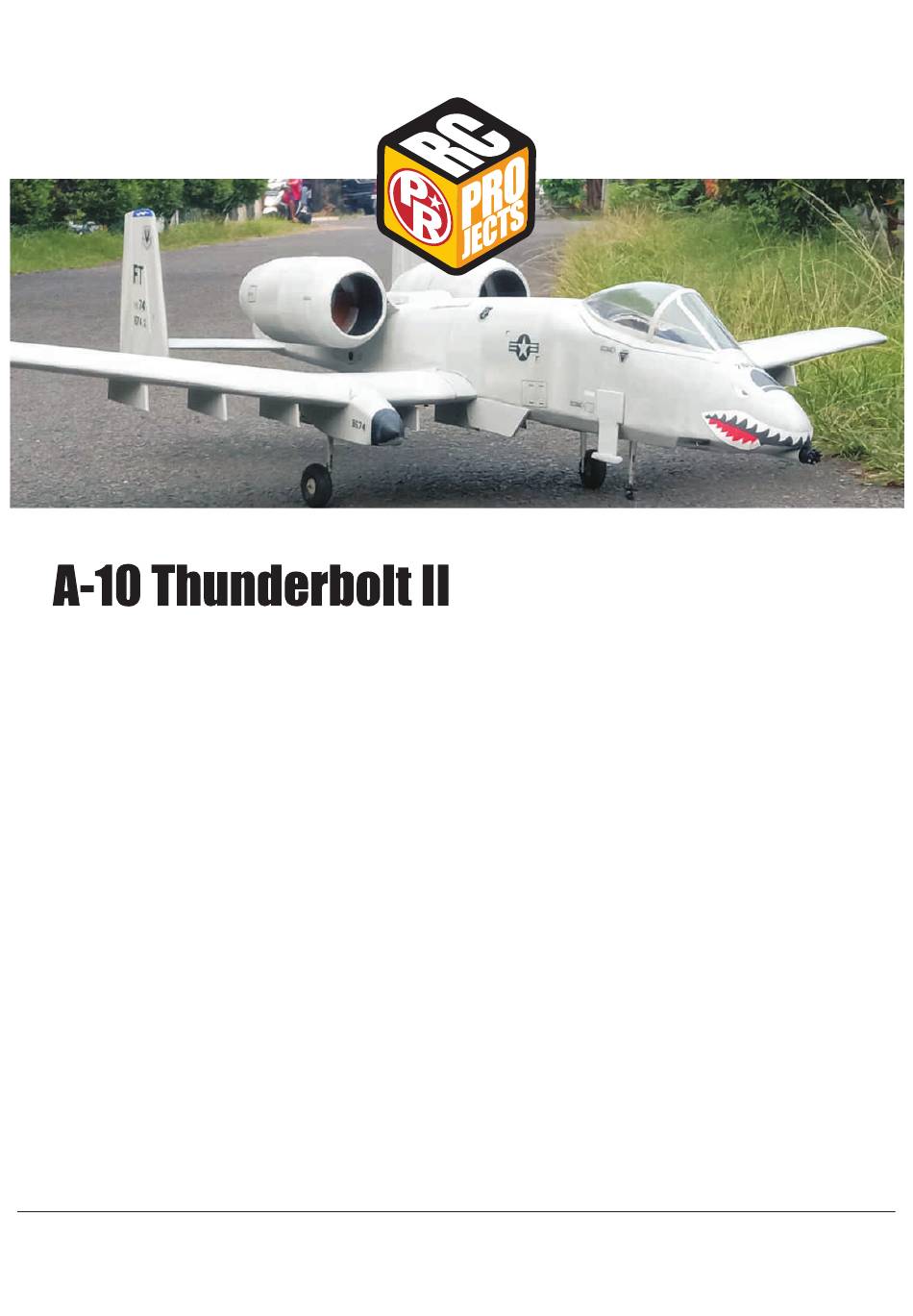

Paper Replika A-10 Thunderbolt II Manual
Hide thumbs
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
page
of
72
Go
/
72
Bookmarks
Advertisement
Quick Links
Download this manual
1700mm
Specs :
1. Wingspan 1700 mm / 67 inches
2. Flying weight : 3600 grams/ 127 oz
3. Wing loading : 80.4 gram/dm2 - 26.4 oz/sq.ft.
4. Wing cube loading : 12
5. Wing Area : 44.80 dm2 / 694 sq.in.
6. CG : 9 cm / 3.5 inch from leading edge
Electronics (EDF)
- 2x FMS EDF 12 blade 1900kv
- 2x 80A ESC Hobbywing Skywalker
- 4x Battery Lipo 3S 2200mah (6S setup)
- 7 x 9 gram servos (metal micro servo)
Smoking Effect :
- EDF 50mm
- 2S Battery 1000mah
Materials :
1. 5mm Foamboard/ Depron/ Polyfoam
2. 2mm Plywood
3. hot glue, UHU glue, CA glue
4. laminating film
5. Mica plastic 0.3mm
6. Paper card
Designed by Julius Perdana 2021
Pusher
- 2X DXW 3536 1200kv
- 2x 50A ESC
- 3S Lipo 2200 mAh X2
- 9x6x3 Prop
Model : 39/2023
Build Instructions :
1. paper-replika.com
2. youtube channel : Julius Perdana
paper-replika.com
Previous
Page
Next
Page
1
2
3
4
5
Advertisement
Related Manuals for Paper Replika A-10 Thunderbolt II
Toy Paper Replika ATR-72 600 Manual
(68 pages)
Toy Paper Replika Cartoon A6M Zero Manual
(45 pages)
Toy Paper Replika MQ-9 Reaper UAV Manual
(47 pages)
Toy Paper Replika BOEING PT-17 STEARMAN Manual
(39 pages)
Toy Paper Replika CESSNA 112 Manual
(27 pages)
Summary of Contents for Paper Replika A-10 Thunderbolt II
Page 1
Model : 39/2023 1700mm Specs : 1. Wingspan 1700 mm / 67 inches 2. Flying weight : 3600 grams/ 127 oz 3. Wing loading : 80.4 gram/dm2 - 26.4 oz/sq.ft. 4. Wing cube loading : 12 5. Wing Area : 44.80 dm2 / 694 sq.in. 6.
Page 2
FUSELAGE POLYFOAM/ DEPRON 5MM...
Page 4
FUSELAGE POLYFOAM/ DEPRON 5MM 2X MIRRORED FUSELAGE FORMER POLYFOAM/ DEPRON 5MM FRONT FUSELAGE POLYFOAM/ DEPRON 5MM...
Page 5
FRONT LANDING GEAR FUSELAGE POLYFOAM/ DEPRON 5MM FRONT...
Page 6
FUSELAGE POLYFOAM/ DEPRON 5MM 2X MIRRORED FRONT FUSELAGE POLYFOAM/ DEPRON 5MM...
Page 7
FUSELAGE FORMER NOSE PROFILE POLYFOAM/ SIDE DEPRON 5MM MAIN LG BASE PLYWOOD 3MM FUSELAGE POLYFOAM/ DEPRON 5MM...
Page 8
FUSELAGE POLYFOAM/ DEPRON 5MM 2X MIRRORED FUSELAGE POLYFOAM/ DEPRON 5MM FUSELAGE FUSELAGE POLYFOAM/ POLYFOAM/ DEPRON 5MM DEPRON 5MM...
Page 9
FUSELAGE POLYFOAM/ DEPRON 5MM...
Page 13
FRONT LG BASE PLYWOOD 3MM MAIN LG BASE PLYWOOD 3MM FUSELAGE FUSELAGE POLYFOAM/ POLYFOAM/ DEPRON 5MM DEPRON 5MM 2X MIRRORED...
Page 15
FUSELAGE POLYFOAM/ DEPRON 5MM FUSELAGE FORMER POLYFOAM/ DEPRON 5MM FUSELAGE FORMER POLYFOAM/ DEPRON 5MM...
Page 16
NOSE PROFILE FUSELAGE POLYFOAM/ DEPRON 5MM FUSELAGE POLYFOAM/ DEPRON 5MM 2X MIRRORED...
Page 17
FUSELAGE POLYFOAM/ DEPRON 5MM...
Page 18
FRONT FUSELAGE POLYFOAM/ DEPRON 5MM 2X MIRRORED FUSELAGE POLYFOAM/ DEPRON 5MM...
Page 19
FUSELAGE ACC POLYFOAM/ DEPRON 5MM MAIN LG BASE PLYWOOD 3MM...
Page 20
ORDNANCE PYLON POLYFOAM/ DEPRON 5MM OUTER WING PLYWOOD 3MM...
Page 21
FUSELAGE POLYFOAM/ DEPRON 5MM FUSELAGE POLYFOAM/ DEPRON 5MM 2X MIRRORED FUSELAGE POLYFOAM/ DEPRON 5MM FUSELAGE FORMER POLYFOAM/ DEPRON 5MM TAIL PROFILE TOP VIEW MAIN LG BASE MAIN LG BASE PLYWOOD 3MM PLYWOOD 3MM...
Page 22
HOR-STAB POLYFOAM/ DEPRON 5MM...
Page 24
PILOT SEAT POLYFOAM/ COCKPIT DEPRON 5MM PAPER CARD COCKPIT EVA FOAM 10mm...
Page 25
VER-STAB POLYFOAM/ DEPRON 5MM FRONT LG BASE PLYWOOD 3MM...
Page 27
ELEVATOR VER-STAB POLYFOAM/ POLYFOAM/ DEPRON 5MM DEPRON 5MM MAIN LG BASE PLYWOOD 3MM...
Page 28
CANOPY SHAPE GUIDE PLAIN PAPER CANOPY MASTER POLYFOAM/ DEPRON 5MM FRONT LG BASE PLYWOOD 3MM...
Page 29
CANOPY SHAPE GUIDE PLAIN PAPER CANOPY SHAPE GUIDE PLAIN PAPER MAIN LG BASE PLYWOOD 3MM...
Page 30
COCKPIT POLYFOAM/ DEPRON 3MM COCKPIT POLYFOAM/ DEPRON 3MM...
Page 31
CANOPY MICA PLASTIC 0.3MM...
Page 32
WING POLYFOAM/ DEPRON 5MM 2X MIRRORED INNER WING SPAR PLYWOOD 3MM...
Page 34
WING POLYFOAM/ DEPRON 5MM 2X MIRRORED...
Page 35
FUSELAGE WING HOLE PLAIN PAPER...
Page 36
NOSE GUN HOLE NOSE GUN HOLE FRONT LG BASE PLYWOOD 3MM...
Page 37
WING POLYFOAM/ DEPRON 5MM 2X MIRRORED...
Page 39
WING POLYFOAM/ DEPRON 5MM 2X MIRRORED...
Page 40
FRONT LG BASE PLYWOOD 3MM...
Page 43
WING POLYFOAM/ DEPRON 5MM 2X MIRRORED...
Page 46
WING POLYFOAM/ DEPRON 5MM 2X MIRRORED...
Page 47
FINS POLYFOAM/ DEPRON 5MM WING FAIRING MICA PLASTIC 0.3MM / PAPER CARD 2X MIRRORED...
Page 48
WING POLYFOAM/ DEPRON 5MM 2X MIRRORED...
Page 52
MAIN LANDING GEAR...
Page 54
WING POLYFOAM/ DEPRON 3MM 2X MIRRORED WING POLYFOAM/ DEPRON 5MM WING POLYFOAM/ DEPRON 3MM 2X MIRRORED...
Page 55
WING POLYFOAM/ DEPRON 5MM WING POLYFOAM/ DEPRON 5MM WING PAPER/ PLASTIC WING POLYFOAM/ DEPRON 5MM 4X MIRRORED WING WING FORMER POLYFOAM/ POLYFOAM/ DEPRON 5MM DEPRON 5MM...
Page 58
ENGINE NACELLE POLYFOAM/ DEPRON 5MM...
Page 60
ENGINE NACELLE POLYFOAM/ DEPRON 5MM...
Page 62
ENGINE NACELLE POLYFOAM/ DEPRON 5MM...
Page 63
ENGINE NACELLE POLYFOAM/ DEPRON 5MM ENGINE NACELLE POLYFOAM/ DEPRON 5MM...
Page 66
ENGINE NACELLE TEMPLATE POLYFOAM/ DEPRON 3MM...
Page 67
ENGINE NACELLE POLYFOAM/ DEPRON 3MM...
Page 69
CONE TEMPLATE 50MM EDF FOR SMOKING GUN EFFECT...
Page 70
THRUST TUBE...
Page 71
AIR INTAKE MICA PLASTIC 0.3mm/ PAPER CARD...
