Niko 10-830 Manual

10-830
Lees de volledige handleiding vóór installatie en ingebruikname.
1. BESCHRIJVING
DIN-rail relais 10-830 wordt steeds gebruikt in combinatie met andere
componenten uit het gamma Niko Toegangscontrole Standaard.
Het relais bied je de mogelijkheid om:
• via een potentiaalvrij uitgangscontact het systeem te koppelen met een
extra bel, een lichtpunt, een poortsturing of Nikobus.
• via het ingangscontact een potentiaal vrij contact (afkomstig van een
drukknop of Nikobus) te koppelen en een functie te laten uitvoeren.
Het heeft een N.G.- of N.O.-contact en is voorzien van een programknopje
om de instellingen te wijzigen.

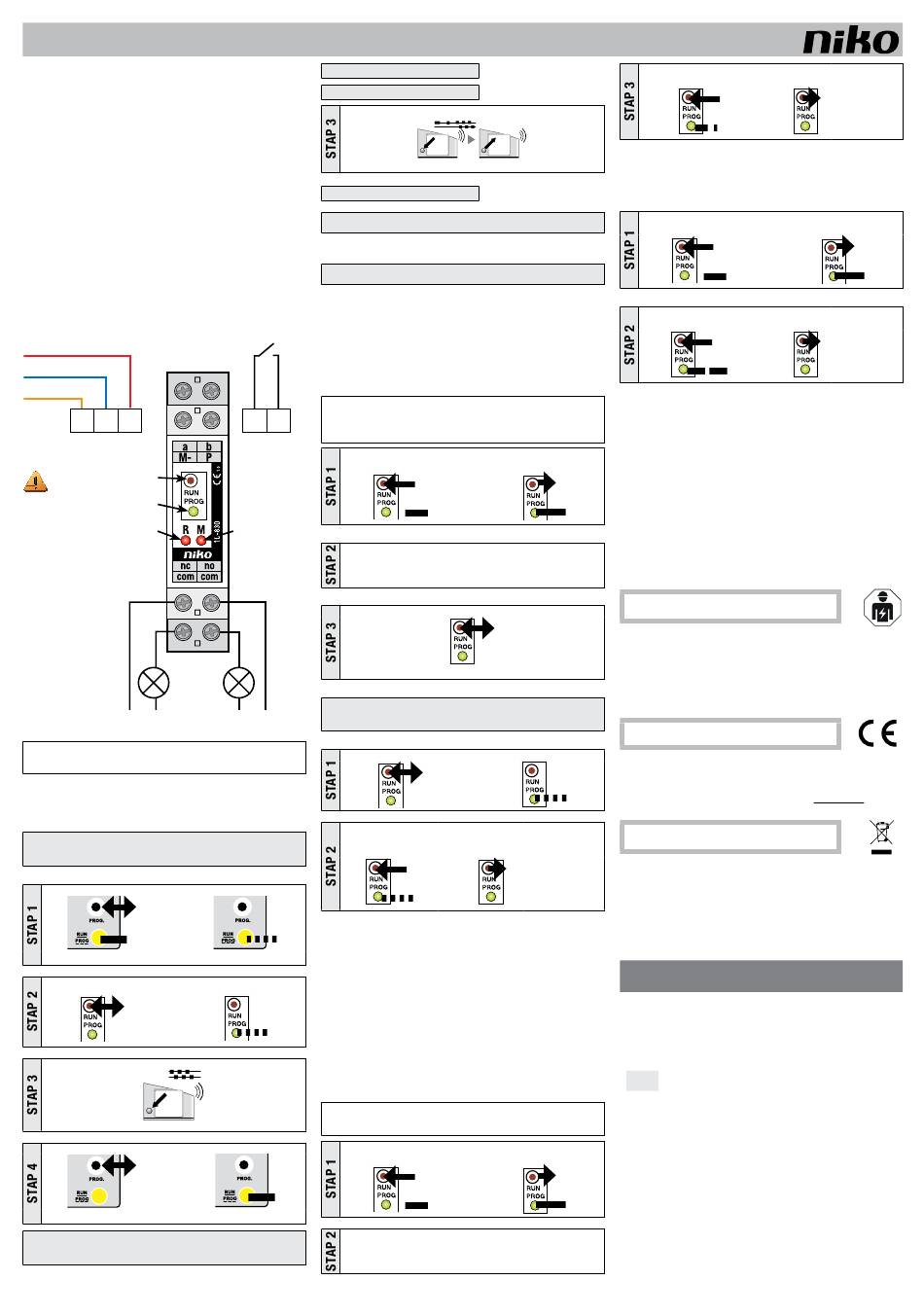

2. ONDERDELEN EN INSTALLATIE
➀ aansluitklemmen voor de bus (3-draads)
➁ aansluitklemmen voor het ingangscontact
➂ programknopje
➃ statusled programmatie
➄ statusled relaisuitgang
➅ statusled ingangscontact
➆ N.O. of N.G uitgangscontact (max. 230V/3A)
a b P
➀
➂
Dit product moet worden ➃
afgezekerd met een
vermogenschakelaar
➄
van max. 16 A in de
zekeringkast.
De nominale waarde van
de vermogenschakelaar
wordt beperkt door de
nationale regelgeving
voor installaties.
N.G.-contact
Let op! Installeer dit relais niet onder spanning. Sluit het toestel pas
8 19 20 21 22 23 24 25 14 15 16 17 18 19 20 21 22 23 24 25
na de volledige installatie aan op de netspanning.
3. PROGRAMMEREN
3.a Volgende instellingen zijn mogelijk voor de RELAISUITGANG:
Relaisuitgang toewijzen aan een beldrukknop die nog niet
geprogrammeerd is.
kort drukken PROG-knop voeding
kort drukken PROG-knop relais
8 19 20 21 22 23 24 25 14 15 16 17 18 19 20 21 22 23 24 25
6 7 8 9 10 11 12 1 2 3 13 4 5 6 7
kort drukken beldrukknop, beltoon hoorbaar
relais aan beldrukknop toegekend
kort drukken PROG-knop voeding
Relaisuitgang toewijzen aan een beldrukknop waar al een
binnenpost op geprogrammeerd is (niet bij 10-15x)
1 2 3 4 5 6 7
6 7 8 9 10 11 12 13
1
STAP 1 (zie hierboven)
STAP 2 (zie hierboven)
STAP 4 (zie hierboven)
Beldrukknop wissen
Zie handleiding van de busvoeding 10-801, 10-802 of 10-806
Relaisuitgang toewijzen aan een gebeurtenis
U kan de relaisuitgang laten schakelen bij een bepaalde gebeurtenis zoals:
• indrukken van de etagebeldrukknop van een bepaalde binnenpost
• het drukken op een bepaalde beldrukknop
• het drukken op de deuropenertoets of een andere toets van 1 welbe-
paalde binnenpost
• ...
Deze gebeurtenis kan aan de relais worden aangeleerd en telkens dit
zich voordoet zal het relais schakelen.
Let op! • Het werkt enkel voor die binnenpost of buitenpost waarmee
M- P
➁
➅
➆
Schakeltijd van de relaisuitgang instellen van 0,5 tot 128s
of N.O.-contact
(fabrieksinstelling = 1s)
indrukken tot de gewenste
LED voeding knippert
3.b Volgende instellingen zijn mogelijk voor het INGANGSCONTACT:
➧
U kan bij het sluiten van het ingangscontact dezelfde actie laten uit-
voeren als
systeem in programmeermodus
• het indrukken van een bepaalde etagebeldrukknop
• het drukken op een bepaalde beldrukknop
LED relais knippert 30s.
• het drukken op de deuropenertoets of een andere toets van 1 welbe-
paalde binnenpost
➧
• ...
8 9 10 11 12 13
Deze actie kan aan het ingangscontact aangeleerd worden en telkens
dit sluit wordt op het systeem dezelfde actie uitgelokt.
Fabrieksinstelling:
Het sluiten van het ingangscontact plaatst het deuropenercommando
op de bus voor de buitenpost met adres 0.
Let op!
• Er kan slechts één actie aangeleerd worden.
LED voeding licht op
➧
programmeermodus uitgeschakeld
8 9 10 11 12 13
drukken beldrukknop tot u 2x een biep en dan een beltoon hoort (8s.)
1 2
6s. 2s.
relais aan beldrukknop toegekend
de actie werd aangeleerd.
• Er kan slechts één actie aangeleerd worden.
drukken PROG-knop relais tot
LED relais oplicht
➧
gewenste actie uitvoeren binnen 30s.:
deuropenertoets, bel- of etagebeldrukknop indrukken of...
kort drukken PROG-knop relais, LED dooft
relais aan buscommando toegewezen
kort drukken PROG-knop relais LED relais knippert
➧
PROG-knop relais PROG-knop
relais loslaten,
schakeltijd bereikt is LED dooft
➧
drukken PROG-knop relais tot
LED relais oplicht
➧
gewenste actie uitvoeren:
deuropenertoets indrukken of etagebeldrukknop indrukken of...
(vrij buscommando ingeven op servicetoestel 10-870)
drukken PROG-knop relais tot
LED dooft en terug oplicht
3.c Naar fabrieksinstellingen terugkeren:
Door volgende handeling wist u de aangeleerde functionaliteit voor de
relaisuitgang en het ingangscontact en brengt u de schakeltijd van het
relais terug naar 1s.
drukken PROG-knop relais tot
LED relais oplicht
drukken PROG-knop relais tot
LED dooft, oplicht en terug dooft
4. TECHNISCHE GEGEVENS
Voedingsspanning: ....................... 24V ± 8% (BUS-voedingsmodule)
Vermogenschakelaar: ................... maximale nominale waarde
Afmetingen (in mm): ..................... H85 x B18 x D65 (1E)
loslaten
Gewicht: ...................................... 52g
Bedrijfstemperatuur: ..................... -20 tot 50°C
Stroomverbruik in rust: ................. 0,4mA (a); 1,4mA (P)
Max. stroomafname: .................... 0,4mA (a); 21mA (P)
Contactbelasting: ......................... 230V~ / 3A
Stroom over signaalingang:........... 2,5mA
Min. actieduur aan signaalingang: . 100ms
* De nominale waarde van de vermogenschakelaar is beperkt door nationale
regelgeving voor installaties.
Waarschuwingen voor installatie
De installatie van producten die permanent onderdeel zullen uitmaken van
de elektrische installatie en die gevaarlijke spanningen bevatten, moet
worden uitgevoerd door een erkend installateur en volgens de geldende
voorschriften. Deze handleiding moet aan de gebruiker worden overhandigd.
Het moet bij het dossier van de elektrische installatie worden gevoegd
en worden overgedragen aan eventuele nieuwe eigenaars. Bijkomende
exemplaren zijn verkrijgbaar via de website of Niko customer services.
CE-markering
Dit product voldoet aan alle toepasselijke Europese richtlijnen en
verordeningen. Voor radioapparatuur verklaart Niko nv dat de radioapparatuur
uit deze handleiding conform is met Richtlijn 2014/53/EU. De volledige
tekst van de EU-conformiteitsverklaring staat op www.niko.eu onder de
productreferentie, indien van toepassing.
Milieu
schakeltijd relais
Dit product of de bijgeleverde batterijen mag u niet bij het ongesorteerd
ingesteld
afval gooien. Breng uw afgedankt product naar een erkend verzamelpunt.
Net als producenten en importeurs speelt ook u een belangrijke rol in de
bevordering van sortering, recycling en hergebruik van afgedankte elektrische
en elektronische apparatuur. Om de ophaling en verwerking te kunnen
financieren, heft de overheid in bepaalde gevallen een recyclingbijdrage
(inbegrepen in de aankoopprijs van dit product).
