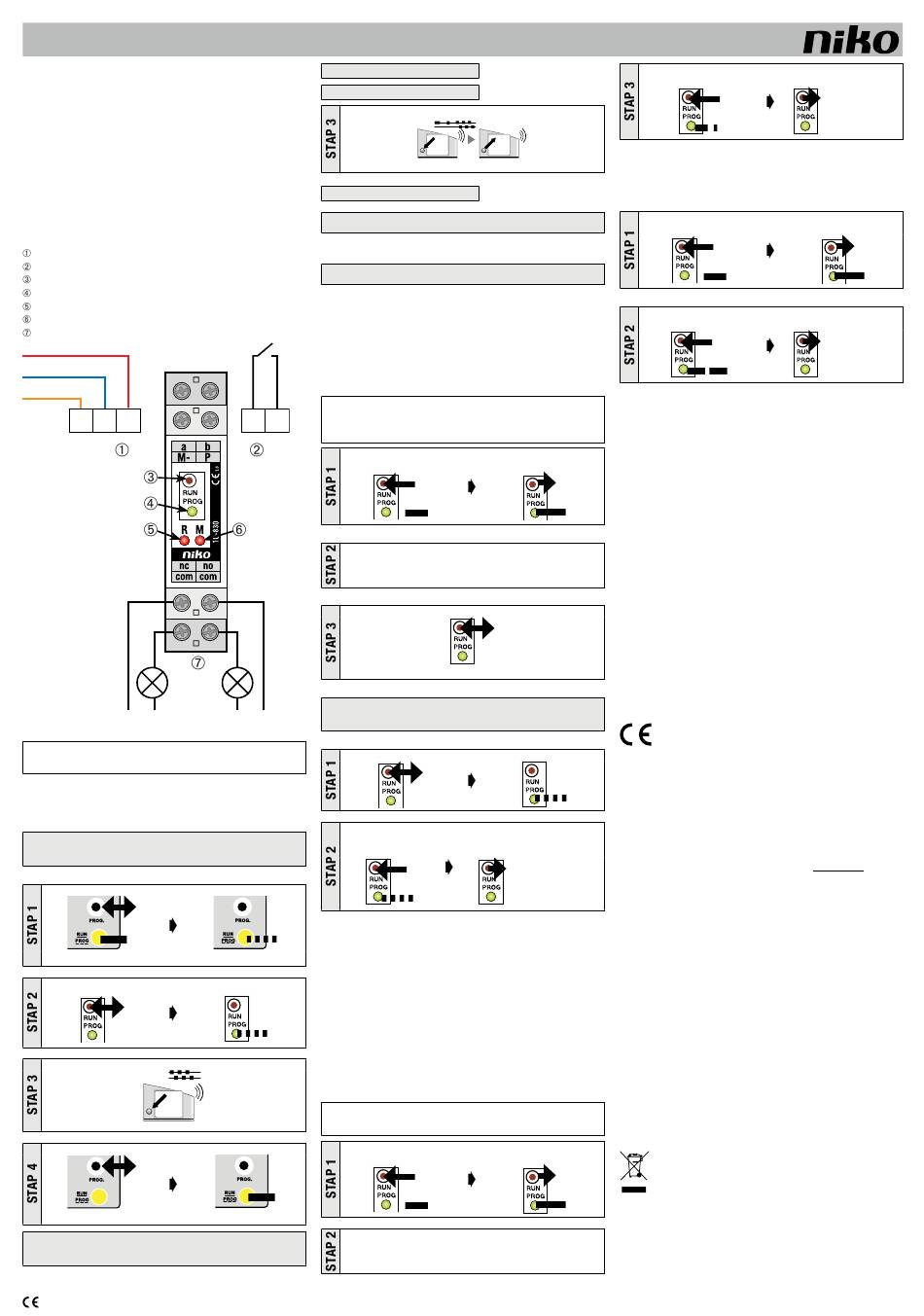

10-830
Lees de volledige handleiding vóór installatie en ingebruikname.
1. BESCHRIJVING
DIN-rail relais 10-830 wordt steeds gebruikt in combinatie met andere
componenten uit het gamma Niko Toegangscontrole Standaard.
Het relais bied je de mogelijkheid om:
• via een potentiaalvrij uitgangscontact het systeem te koppelen met een
extra bel, een lichtpunt, een poortsturing of Nikobus.
• via het ingangscontact een potentiaal vrij contact (afkomstig van een
drukknop of Nikobus) te koppelen en een functie te laten uitvoeren.
Het heeft een N.G.- of N.O.-contact en is voorzien van een programknopje
om de instellingen te wijzigen.
2. ONDERDELEN EN INSTALLATIE
aansluitklemmen voor de bus (3-draads)
aansluitklemmen voor het ingangscontact
programknopje
statusled programmatie
statusled relaisuitgang
statusled ingangscontact
N.O. of N.G uitgangscontact (max. 230V/3A)
a b P
N.G.-contact of
Let op! Installeer dit relais niet onder spanning. Sluit het toestel pas
na de volledige installatie aan op de netspanning.
3. PROGRAMMEREN
3.a Volgende instellingen zijn mogelijk voor de RELAISUITGANG:
Relaisuitgang toewijzen aan een beldrukknop die nog niet
geprogrammeerd is.
kort drukken PROG-knop voeding
systeem in programmeermodus
kort drukken PROG-knop relais
kort drukken beldrukknop, beltoon hoorbaar
relais aan beldrukknop toegekend
kort drukken PROG-knop voeding
programmeermodus uitgeschakeld
Relaisuitgang toewijzen aan een beldrukknop waar al een
binnenpost op geprogrammeerd is (niet bij 10-15x)
nv Niko sa
STAP 1 (zie hierboven)
STAP 2 (zie hierboven)
drukken beldrukknop tot u 2x een biep en dan een beltoon hoort (8s.)
STAP 4 (zie hierboven)
Beldrukknop wissen
Zie handleiding van de busvoeding 10-801, 10-802 of 10-806
Relaisuitgang toewijzen aan een gebeurtenis
U kan de relaisuitgang laten schakelen bij een bepaalde gebeurtenis zoals:
• indrukken van de etagebeldrukknop van een bepaalde binnenpost
• het drukken op een bepaalde beldrukknop
• het drukken op de deuropenertoets of een andere toets van 1 welbe-
paalde binnenpost
• ...
Deze gebeurtenis kan aan de relais worden aangeleerd en telkens dit
zich voordoet zal het relais schakelen.
Let op! • Het werkt enkel voor die binnenpost of buitenpost waarmee
M- P
de actie werd aangeleerd.
• Er kan slechts één actie aangeleerd worden.
drukken PROG-knop relais tot
LED relais oplicht
deuropenertoets, bel- of etagebeldrukknop indrukken of...
Schakeltijd van de relaisuitgang instellen van 0,5 tot 128s
N.O.-contact
(fabrieksinstelling = 1s)
kort drukken PROG-knop relais
PROG-knop relais
indrukken tot de gewenste
schakeltijd bereikt is
LED voeding knippert
3.b Volgende instellingen zijn mogelijk voor het INGANGSCONTACT:
U kan bij het sluiten van het ingangscontact dezelfde actie laten uit-
voeren als
• het indrukken van een bepaalde etagebeldrukknop
• het drukken op een bepaalde beldrukknop
LED relais knippert 30s.
• het drukken op de deuropenertoets of een andere toets van 1 welbe-
paalde binnenpost
• ...
Deze actie kan aan het ingangscontact aangeleerd worden en telkens
dit sluit wordt op het systeem dezelfde actie uitgelokt.
Fabrieksinstelling:
Het sluiten van het ingangscontact plaatst het deuropenercommando
op de bus voor de buitenpost met adres 0.
Let op!
• Er kan slechts één actie aangeleerd worden.
drukken PROG-knop relais tot
LED voeding licht op
LED relais oplicht
deuropenertoets indrukken of etagebeldrukknop indrukken of...
Industriepark West 40, BE-9100 Sint-Niklaas, Belgium — tel. +32 3 778 90 00 — fax +32 3 777 71 20 — e-mail: support@Niko.be — www.niko.be
1 2
6s. 2s.
relais aan beldrukknop toegekend
loslaten
gewenste actie uitvoeren binnen 30s.:
kort drukken PROG-knop relais, LED dooft
relais aan buscommando toegewezen
LED relais knippert
PROG-knop
relais loslaten,
LED dooft
schakeltijd relais
ingesteld
loslaten
gewenste actie uitvoeren:
(vrij buscommando ingeven op servicetoestel 10-870)
drukken PROG-knop relais tot
loslaten
LED dooft en terug oplicht
3.c Naar fabrieksinstellingen terugkeren:
Door volgende handeling wist u de aangeleerde functionaliteit voor de
relaisuitgang en het ingangscontact en brengt u de schakeltijd van het
relais terug naar 1s.
drukken PROG-knop relais tot
LED relais oplicht
drukken PROG-knop relais tot
loslaten
LED dooft, oplicht en terug dooft
4. TECHNISCHE GEGEVENS
Voedingsspanning: ..........................24V ± 8% (BUS-voedingsmodule)
Afmetingen (in mm): ........................H85 x B18 x D65 (1E)
Gewicht: .........................................52g
Bedrijfstemperatuur: ........................-20 tot 50°C
Stroomverbruik in rust: ....................0,4mA (a); 1,4mA (P)
Max. stroomafname: .......................0,4mA (a); 21mA (P)
Contactbelasting: ............................230V~ / 3A
Stroom over signaalingang:..............2,5mA
Min. actieduur aan signaalingang: ....100ms
5. WAARSCHUWINGEN VOOR INSTALLATIE
• De installatie moet worden uitgevoerd door een erkend installateur en volgens
de geldende voorschriften.
• Deze handleiding moet aan de gebruiker worden overhandigd. Het moet
bij het dossier van de elektrische installatie worden gevoegd en worden
overgedragen aan eventuele nieuwe eigenaars. Bijkomende exemplaren zijn
verkrijgbaar via de website of supportdienst van Niko. Op de Niko website
is altijd de meest recente handleiding van het product terug te vinden.
• Tijdens de installatie moet rekening gehouden worden met (niet-limitatieve lijst):
- de geldende wetten, normen en reglementen.
- de stand van de techniek op het moment van de installatie.
- deze handleiding die alleen algemene bepalingen vermeldt en moet
worden gelezen in het kader van elke specifieke installatie.
- de regels van goed vakmanschap.
Dit product voldoet aan alle toepasselijke Europese richtlijnen en
verordeningen. Indien van toepassing, vind je de EG-verklaring van
overeenstemming met betrekking tot dit product op www.niko.eu.
6. NIKO SUPPORT
Heb je twijfel? Of wil je het product omruilen in geval van een eventueel
defect? Neem dan contact op met je groothandel of de Niko supportdienst:
• België: +32 3 778 90 80
• Nederland: +31 183 64 06 60
Contactgegevens en meer informatie vind je op www.niko.eu onder de
rubriek "Hulp en advies".
7. GARANTIEBEPALINGEN
• De garantietermijn bedraagt vier jaar vanaf leveringsdatum. Als
leveringsdatum geldt de factuurdatum van aankoop van het product door
de consument. Als er geen factuur voorhanden is, geldt de productiedatum.
• De consument is verplicht Niko schriftelijk te informeren over het gebrek aan
overeenstemming, en dit uiterlijk binnen de twee maanden na vaststelling.
• In geval van een gebrek aan overeenstemming heeft de consument
enkel recht op een kosteloze herstelling of vervanging van het product,
wat door Niko bepaald wordt.
• Niko is niet verantwoordelijk voor een defect of schade als gevolg van
een foutieve installatie, oneigenlijk of onachtzaam gebruik, een verkeerde
bediening, transformatie van het product, onderhoud in strijd met de
onderhoudsvoorschriften of een externe oorzaak zoals vochtschade of
schade door overspanning.
• De dwingende bepalingen in de nationale wetgeving over de verkoop van
consumptiegoederen en de bescherming van consumenten in landen
waar Niko rechtstreeks of via zuster- of dochtervennootschappen, filialen,
distributeurs, agenten of vaste vertegenwoordigers verkoopt, hebben
voorrang op bovenstaande bepalingen.
Dit product mag u niet bij het ongesorteerd afval gooien. Breng uw afgedankt
product naar een containerpark of een erkend verzamelpunt. Net als
producenten en importeurs speelt ook u een belangrijke rol in de bevordering
van sortering, recycling en hergebruik van afgedankte elektrische en
elektronische apparatuur. Om de ophaling en verwerking te kunnen financieren, heft
de overheid in bepaalde gevallen een recyclingbijdrage (inbegrepen in de aankoopprijs
van dit product).
signaalingang is
toegewezen aan
actie
loslaten
Fabrieksinstellin-
gen geactiveerd
PM010-83000R16181
