- Page 1 AXT100 腰包式发射机 Online user guide for AXT100 bodypack transmitter. Version: 3.1 (2021-H)
-
Page 2: Table Of Contents
Shure Incorporated Table of Contents ShowLink 测试 AXT100 腰包式发射机 固件 设备标识符 警告 AA 类型 AXT100 腰包式发射机 射频功率 特点 电源按钮功能 印刷电路板序列号 AXT100 Bodypack Transmitter 使用红外同步功能连接发射机 附带组件 使用两台 AXT100 发射机进行频率分集 选配附件 故障排除 Batteries 输入过载 电池运行时间 无 ShowLink 警报 Main Menu Screen 深度放电电池 锁定按钮 规格 频段和发射机射频功率 电源打开射频静音... -
Page 3: Axt100 腰包式发射机
Shure Incorporated AXT100 腰包式发射机 警告 电池组可能爆炸或释放有毒物质。存在火灾或烧伤风险。不要拆开、挤压、修改、拆卸，或者加热到 140°F (60°C) 以上或焚 • 烧。 • 遵循制造厂商的说明 只能使用 Shure 充电座为 Shure 可充电电池充电 • • 警告：换用不正确的电池可能出现爆炸危险。只能更换相同或型号相当的电池。 禁止将电池放入口中。如果吞入，请与外科医生或当地的毒物控制中心联系 • 不要将电池短接，否则可能会导致烧伤或起火 • • 请勿使用 Shure 充电电池以外的电池组，也不要为此类电池充电 应正确处置电池。联系当地供应商以正确处理用过的电池组。 • • 不应将电池（已安装的电池组或电池）暴露在阳光、火源或其他类似的高温环境下 • 请勿将电池浸入水、饮料或其他液体中。 请勿以相反极性安装或插入电池。 • • 避免儿童接触。... -
Page 4: Axt100 Bodypack Transmitter

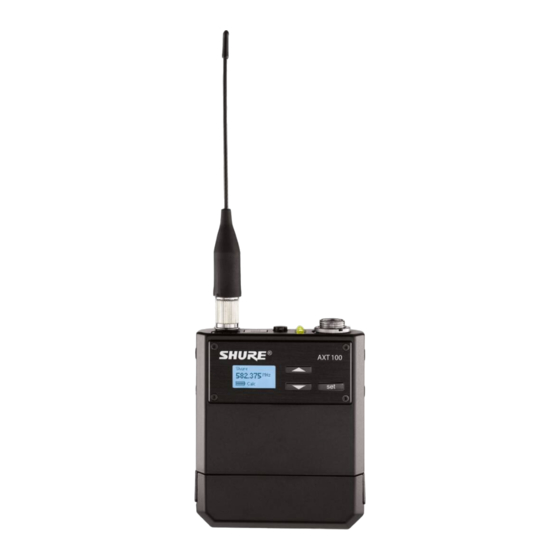

Shure Incorporated AXT100 Bodypack Transmitter ① Infrared (IR) Port Use for automated transmitter programming. Links transmitter to AXT400 Receiver. Hold for 1 second to turn the transmitter on. To power off, press and hold for 2 seconds until the display reads Powering Off . -
Page 5: 附带组件
Shure Incorporated 附带组件 腰包式可充电锂电池 (2) AXT910 双频段柔性天线 AXT642 带螺纹的 TA4F 适配器 WA340 发射机便携盒 WA610 拉链包 26A13 皮带夹 44A12547 选配附件 腰包式可充电锂离子电池 AXT910 适用于腰包发射机的 Y 形线缆 AXT652 适用于腰包发射机的 LEMO Y 形线缆 AXT652LEMO3 双频段柔性天线 AXT642 便携式腰包发射机充电器 AXT903 适用于 AXT100 腰包式发射机的 3-AA 电池槽 AXT913 5/17... -
Page 6: Batteries
适用于 2 腰包发射机的静音开关 WA662 Batteries The transmitter is powered by a Shure lithium-ion rechargeable battery. Caution: Turn off the transmitter before changing batteries. Note: Refer to your battery charger manual for charging instructions. Press the release buttons to remove the battery 电池运行时间... -
Page 7: 锁定按钮
Shure Incorporated Linked: Displays Linked receiver channel name ① Channel Name Unlinked: Not Linked to a receiver, channel name reverts to ② Frequency Tuned frequency of the transmitter ③ Battery Charge 5-segment icon indicates battery life Indicator Displays remaining battery life in hours and minutes When Talk Switch mode is enabled, the ④... -
Page 8: Hardlock Switch
Shure Incorporated 打开电源后，显示 RF Muted 消息表示发射机处于“射频静音”模式，且电源指示灯脉动。 注意：发射机执行加电循环后，“射频静音”模式依然有效。 Hardlock Switch The Hardlock switch, located inside the battery compartment, provides an extra level of security against accidental or unauthorized changes. Two Hardlock functionality options are available: • Hardlock: all buttons - transmitter powers on with power and control buttons locked •... -
Page 9: 参数菜单
Shure Incorporated Hardlock: all buttons Hardlock: power only Tip: When using the Hardlock: power only option, simultaneously pressing the ▲▼ buttons will lock or unlock the control buttons. To unlock the Hardlock: Remove the battery and set the Hardlock switch to the unlocked position. 参数菜单 使用箭头按钮访问以下参数菜单。 组和频道 组是一系列相容频道的组合。 组中的一个单一频率就是一个频道。 更改组 Ch： 更改频道 频率 可以 25 kHz 为增量手动选择频率。... -
Page 10: 射频静音
Shure Incorporated 增益 设置输入敏感度水平（增益）。 增益范围为以 1 dB 为步进，-10 到 +40 之间。 射频静音 禁用射频载波信号，此功能可将音频传输静音。 TX On: 射频信号已启用 TX Off: 射频信号已禁用 将发射机设置为 TX Off: 时，电源指示灯以不同亮度脉动。 Unlink 终止发射机和接收机之间的连接。 是： 终止发射机和接收机之间的连接。 否： 保留发射机和接收机之间的连接。 注释： 如果发射机断开连接，则频道名称恢复为 Unlinked。 ShowLink 测试 启用 ShowLink 测试 5 段条形的显示屏。 测量 ShowLink 无线网关的远程控制范围。 5 段条形表示位于覆盖区域的中心... -
Page 11: 射频功率
使用 AXT400 接收机菜单中的“红外同步”功能： Tx 对准发射机和接收机的“红外同步”端口。 接收机红外端口上的红色红外同步指示灯将点亮表示已正确对准。 按 Sync。 接收机显示屏将显示红外同步是否成功。 检查发射机的对准情况，并在出错情况下选择 Retry。 接收机 Tx 菜单中将显示发射机设备标识，并且还会在发射机屏幕上显示接收机名称和频率，表示已成功完成“红外同 步”。 使用两台 AXT100 发射机进行频率分集 可以使用 AXT652 Y 型线缆将两台 AXT100 发射机连接到 2 个领夹式话筒，从而在一台 AXT400 接收机中以“频率分集”模式运 行。 将 Y 型缆线连接到每台发射机及话筒。 AXT400 菜单中： Radio > Options > Diversity 使用控制轮将模式设置为 FD-Bodypack。 使用“红外同步”功能将发射机连接到接收机的各自通道。... -
Page 12: 故障排除
故障排除 输入过载 Input Overload 消息表示发射机输入端信号电平过高。 为防止发生过载，应减小增益设置。 无 ShowLink 警报 在连接的发射机上编辑的频率超出在用 ShowLink 访问接入点的范围时，会显示此警报。 选择 OK 断开发射机连接，并完成频率 更改，或选择 Cancel 可退回到主屏幕。 深度放电电池 当电池放电到电压低于 3.0 伏时，即发生深度放电。 电池充电器具有一个恢复模式，可用于对深度放电电池的恢复充电。 当充电器检测到深度放电电池时，它将自动进入恢复模式，以较小的电流量为电池充电最多 30 分钟。 如果恢复成功，则充电器将退出恢复模式并将电池充满。 如果电池无法充电，充电即停止，则必须更换电池。 规格 AXT100 腰包发射机 射频载波频率范围 470–814 MHz 工作范围 在一般情况下 150 米 ( 500 英尺) 可视, 室外单系统 500 米 ( 1600 英尺) 音频响应 40 赫兹 – 18 千赫茲 (+1, -3 dB) 射频调节步进大小 25 千赫茲... - Page 13 话筒振膜上的正向压力会产生正电压，在 XLR 接口 2 芯和 3 芯间以及在 6.35 毫米（1/4 英寸）的端子上有 输出。 增益调节范围 -10 到 +40 dB (采用 1 dB 步进) 电池型号 Shure AXT910 (充电锂电池) 电池使用时间 最多 8 小时 (低功率模式) 外观尺寸 77 毫米 x 66 毫米 x 17 毫米 (3.0 英寸 x 2.6 英寸 x 0.7 英寸) 高度 x 宽度 x 深度, 使用 AXT910 电池...
-
Page 14: 频段和发射机射频功率
Shure Incorporated ShowLink 网络类型 IEEE 802.15.4 频率范围 2.40 到 2.4835 GHz (16 个频道) 射频输出功率 10 dBm (ERP) 频段和发射机射频功率 频带 频率范围 (MHz) 射频功率 (mW) 470 到 530 10/100 470 到 530 10/50 470 到 510 10/50 479 到 530 10/20 470 到 530 2/10 518 到... -
Page 15: 输入连接器示意图
Shure Incorporated 频带 频率范围 (MHz) 射频功率 (mW) 710 到 787 10/50 740 到 814 10/50 794 到 806 10/50 输入连接器示意图 LEMO 腰包发射机顶视图 TA4M 腰包发射机顶视图 15/17... -
Page 16: 固件更新
Shure Incorporated 固件更新 固件是一种嵌入式软件，用于控制功能和用户界面。 用户可以定期从 www.shure.com/wwb 下载新的固件版本以获得功能和性能 增强。 可以使用 WWB6 软件中“固件更新管理器”工具将新版本的固件下载到 AXT400 接收机，并使用发射机和接收机上的红外 端口安装到发射机。 要访问 AXT400 接收机固件更新菜单： Tx > IR Presets > FW Update 系统增益 在采用 AXT400 和 UR4 接收机的音频系统中，XLR（线路）输出上的整个系统音频增益取决于接收机型号和发射机的类型。 下面的表格提供了对 AXT400 中 XLR 输出的输出增益与用于每台发射机型号的 UR4 接收机输出增益的对比。 在使用由 Axient 系列和 UR 系列组件组成的系统时，可使用表格中的信息获得一致的增益水平。... -
Page 17: 许可信息
This device contains licence-exempt transmitter(s)/receiver(s) that comply with Innovation, Science and Economic Development Canada’s licence-exempt RSS(s). Operation is subject to the following two conditions: This device may not cause interference. This device must accept any interference, including interference that may cause undesired operation of the device. 可从 Shure Incorporated 或其任何欧洲代表处获得“欧盟符合性声明”。有关联系信息，请访问 www.shure.com 可从以下地址获得“CE 符合性声明”：www.shure.com/europe/compliance 授权的欧洲代表： Shure Europe GmbH Global Compliance Jakob-Dieffenbacher-Str.12...
