AURASAFE mini
Guide
TX-CTRL
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Trox Technik AURASAFE mini
Summary of Contents for Trox Technik AURASAFE mini
- Page 1 AURASAFE mini Guide TX-CTRL Se AURASAFE mini på vår danske nettside Se AURASAFE mini på vores danske hjemmeside See AURASAFE mini on our Danish website STYRINGSSYSTEM FOR BRANNSPJELD BRAND- OG RØGSPJÆLDS AUTOMATIK FIRE AND SMOKE DAMPERS AUTOMATION NO: For spjeldsikre og røykventilerte anlegg DK: For spjældsikrede og røgventilerede systemer...
-
Page 2: Table Of Contents
NO/DK/GB side/side/page Quick Guide ..........................3-6 Kabling / Kabling / Cabling ......................7 How to connect AURASAFE mini ....................8 TX-CTRL1 og TX-CTRL2 ....................... 9-10 TX-BO1 ............................. 11 TX-BRS3 ..........................12-13 TX-BRS2 ..........................14-15 TX-RKS3 ..........................16-17 TX-INP3 ..........................18-19 TX-TEM3 ..........................20-21 TX-DREL3 .......................... -
Page 3: Quick Guide
NO/DK/GB Quick Guide QUICK GUIDE – SPJELDSIKRET QUICK GUIDE – SPJÆLDSIKRET QUICK GUIDE – DAMPER SYSTEM SYSTEM PROTECTIVE SYSTEM For anlegg med mindre enn 8 For anlæg med mindre end 8 For systems with less than 8 fire spjeld for Lite-versjon, 12 spjeld for spjæld for Lite version, 12 spjæld for dampers for the Lite version, 12 fire standardversjon og mindre enn 100... - Page 4 NO/DK/GB Quick Guide Igangkjøring av systemet: System idriftsættes: Commissioning of the system: • ’OK’ holdes inne i ca. 5 sek. for å • ’OK’ holdes inde i ca. 5 sek. for at • The OK button is pressed for komme inn i innstillinger. komme ind i opsætning.
- Page 5 NO/DK/GB Quick Guide INDLÆS Her konfigureres de spjeldene Her konfigureres de spjæld, der Here the dampers are to be MODULER som skal overvåkes/styres. Etter skal overvåges/styres. Efter at configured to be monitored/ at alle spjeldmoduler er montert alle spjældmoduler er monteret controlled.
- Page 6 NO/DK/GB Quick Guide ÆNDRE LANG./SPRÅK – velger språk. LANG./SPROG – vælger LANG./SPROG – selects Det kan velges mellom DANSK, sprog. Der kan vælges mellem language. Select between PARAMETRE ENGELSK og NORSK. DANSK, ENGELSK og NORSK. DANISH, ENGLISH, and SPJELDMOTOR TID – stiller SPJÆLDMOTOR TID –...
-
Page 7: Kabling / Kabling / Cabling
Kabelkrav: Kabelkrav: Cable demands: AURASAFE mini kan brukes med en AURASAFE mini kan benyttes AURASAFE mini can be used with standard 2-leder installasjonskabel, med et helt almindeligt 2 leder a standard 2-wire installation cable, da både forsynings- og styresignaler... -
Page 8: How To Connect Aurasafe Mini
NO/DK/GB EXAMPLE: How to connect AURASAFE mini NO: Et enkelt eksempel på hvordan du kobler til AURSAFE mini hvis det kun brukes spjeld. DK: Et simpelt eksempel på, hvordan man tilslutter AURSAFE mini, hvis der kun bruges spjæld. GB: A simple example on how to connect AURSAFE mini if only dampers are needed. -
Page 9: Tx-Ctrl1 Og Tx-Ctrl2

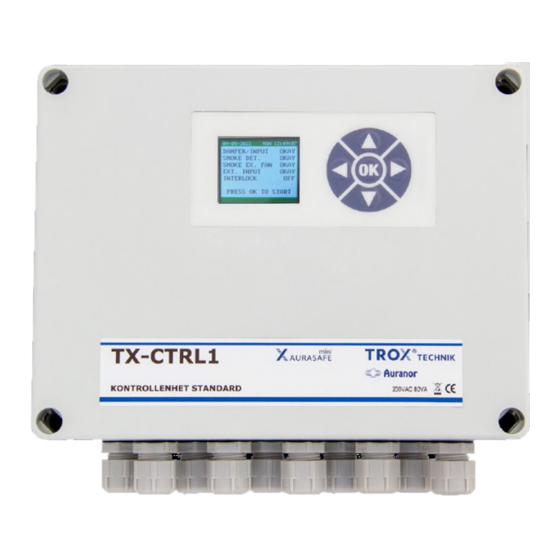

NO/DK/GB TX-CTRL1 & TX-CTRL2 AURASAFE mini KONTROLLENHET AURASAFE mini KONTROLENHED AURASAFE mini CONTROLLER NO: TX-CTRL1 / TX-CTRL2 komplett styringssystem for brannspjeld. Overvåker opptil 500 brannspjeld. Tilkobling til BMS med modbus. DK: TX-CTRL1 / TX-CTRL2 komplet kontrolsystem til brandspjæld. Kan overvåge enten 8 eller 12 spjæld, og kan udvides til 500 spjæld. - Page 10 NO/DK/GB TX-CTRL1 & TX-CTRL2 AURASAFE mini KONTROLLENHET AURASAFE mini KONTROLENHED AURASAFE mini CONTROLLER (J) 0-10 V inngang for (J) 0-10 V indgang for (J) 0-10 V input for pressure trykktransmitter trykktransmitter transmitter Anvendes til forsyning av Anvendes til forsyning af Used for the supply of pressure trykktransmitter.
-
Page 11: Tx-Bo1
NO/DK/GB TX-BO1 AURASAFE mini BOOSTERMODUL AURASAFE mini BOOSTERMODUL AURASAFE mini BOOSTERMODULE NO: TX-BO1 er ment å utvide anlegget med flere brannspjeld. Modulen er kablet med bus og 230VAC. DK: TX-BO1 er beregnet til at udvide anlæget med flere brændspjæld. Modulet fortrådes med bussen og 230VAC. -
Page 12: Tx-Brs3
NO/DK/GB TX-BRS3 AURASAFE mini SPJELDMODUL TIL BRANN OG RØYKSPJELD AURASAFE mini SPJÆLDMODUL TIL BRAND OG RØGSPJÆLD AURASAFE mini DAMPERMODULE FOR FIRE AND SMOKEDAMPER NO: TX-BRS3 er beregnet til styring av brannspjeld. Det brukes en modul per spjeld. Modulen kables til busen og de to pluggene på brannspjeldet. - Page 13 NO/DK/GB TX-BRS3 AURASAFE mini SPJELDMODUL TIL BRANN OG RØYKSPJELD AURASAFE mini SPJÆLDMODUL TIL BRAND OG RØGSPJÆLD AURASAFE mini DAMPERMODULE FOR FIRE AND SMOKEDAMPER 17.5VDC ...
-
Page 14: Tx-Brs2
NO/DK/GB TX-BRS2 AURASAFE mini SPJELDMODUL TIL BRANN OG RYKGSPJELD AURASAFE mini SPJÆLDMODUL TIL BRAND OG RØGSPJÆLD AURASAFE mini DAMPERMODULE FOR FIER AND SMOKEDAMPER NO: TX-BRS3 er beregnet til styring af brannspjeld, der bruges et modul per spjeld. Modulet fortrådes med bussen og de stik på brannspjeldet DK: TX-BRS3 er beregnet til styring af brændspjæld, der bruges et modul... - Page 15 NO/DK/GB TX-BRS2 AURASAFE mini SPJELDMODUL TIL BRANN OG RYKGSPJELD AURASAFE mini SPJÆLDMODUL TIL BRAND OG RØGSPJÆLD AURASAFE mini DAMPERMODULE FOR FIER AND SMOKEDAMPER Shows the measured DC voltage for the BUS and the output for the dampers. Actuator Ind 1 (NC)
-
Page 16: Tx-Rks3
NO/DK/GB TX-RKS3 AURASAFE mini SPJELDMODUL TIL RØYKKONTROLLSPJELD AURASAFE mini SPJÆLDMODUL TIL RØGKONTROLSPJÆLD AURASAFE mini DAMPERMODULE FOR SMOKECONTROLDAMPER NO: TX-RKS3 er beregnet til styring av røykkontrollspjeld. Det brukes en modul per spjeld. Modulen kables med bussen og brannspjeldet. DK: TX-RKS3 er beregnet til styring af røgkontrolspjæld. Der bruges ét modul per spjæld. - Page 17 NO/DK/GB TX-RKS3 AURASAFE mini SPJELDMODUL TIL RØYKKONTROLLSPJELD AURASAFE mini SPJÆLDMODUL TIL RØGKONTROLSPJÆLD AURASAFE mini DAMPERMODULE FOR SMOKECONTROLDAMPER F+ 0 S1 S2 S4 S6 1 - 2 + 3 + SUPPLY ADR: 1 2 4 8 16 32 64 – TEST...
-
Page 18: Tx-Inp3
TX-INP3 AURASAFE mini INPUT-MODUL TIL RØYKDETEKTOR/BRANNTERMOSTAT AURASAFE mini INPUT-MODUL TIL BRANDTERMOSTAT/RØGDETEKTOR MODUL AURASAFE mini INPUT MODULE FOR SMOKE DETECTOR/THERMOSTAT NO: TX-INP3 er beregnet som inngangsmodul for røykvarsler eller branntermostat. Modulen kables med bussen og sensoren. DK: TX-INP3 er beregnet som input modul for røgdetektor eller brandtermostat. - Page 19 NO/DK/GB TX-INP3 AURASAFE mini INPUT-MODUL TIL RØYKDETEKTOR/BRANNTERMOSTAT AURASAFE mini INPUT-MODUL TIL BRANDTERMOSTAT/RØGDETEKTOR MODUL AURASAFE mini INPUT MODULE FOR SMOKE DETECTOR/THERMOSTAT F+ 0 INPUT SUPPLY ADR: 1 2 4 8 16 32 64 – RESET (B) LED indikering (B) LED indikering...
-
Page 20: Tx-Tem3
NO/DK/GB TX-TEM3 AURASAFE mini PT1000 INPUT MODUL AURASAFE mini PT1000 INPUT MODUL AURASAFE mini PT1000 INPUT MODULE NO: TX-TEM3 er beregnet som inngangsmodul PT1000. Modulen kables med bussen og sensoren. DK: TX-TEM3 er beregnet som input modul for PT1000. Modulet fortrådes med bussen og sensoren. - Page 21 NO/DK/GB TX-TEM3 AURASAFE mini PT1000 INPUT MODUL AURASAFE mini PT1000 INPUT MODUL AURASAFE mini PT1000 INPUT MODULE IN 1 IN 2 F+ 0 PT1000 SUPPLY ADR: 1 2 4 8 16 32 64 RESET (B) LED indikering (B) LED indikering...
-
Page 22: Tx-Drel3
AURASAFE mini RELEMODUL 4DO AURASAFE mini DECENTRAL RELÆBOKS AURASAFE mini DECENTRAL RELAY BOX NO: TX-DREL3 Relemodulen anvendes i desentraliserte ventilasjonsanlegg for å videredistribuere kontrollenhetens stopp-signal, slik at samtlige aggregater stoppes i tilfelle av brann eller test. Hvis man ønsker at signalet skal kobles til bussen, bruk TX-RBRS3. -
Page 23: Tx-Rbrs3
AURASAFE mini RELEMODUL/SPJELDMODUL TIL 230V BRANN- OG RØYKSPJELD AURASAFE mini RELÆMODUL/SPJÆLDMODUL TIL 230V BRAND- OG RØGSPJÆLD AURASAFE mini RELAY MODULE/DAMPER MODULE FOR 230V FIRE AND SMOKE DAMPER NO: TX-RBRS3 er en spjeld/relémodul beregnet for styring av 230V brannspjeld eller som desentralisert relé på bussen. - Page 24 TX-RBRS3 AURASAFE mini RELEMODUL/SPJELDMODUL TIL 230V BRANN- OG RØYKSPJELD AURASAFE mini RELÆMODUL/SPJÆLDMODUL TIL 230V BRAND- OG RØGSPJÆLD AURASAFE mini RELAY MODULE/DAMPER MODULE FOR 230V FIRE AND SMOKE DAMPER (E) Test-knapp for manuell test (E) Test knap for manuel test (E) Test button for manual test...
-
Page 25: Tx-Fep1
TX-FEP1 AURASAFE mini FEILPANEL AURASAFE mini FEJLPANEL AURASAFE mini FAULT PANEL NO: TX-FEP1 er beregnet for akustisk og visuell indikering av alarm eller feil. DK: TX-FEP1 er beregnet til akustisk og visuel indikering af alarm eller fejl. GB: TX-FEP1 is intended for acoustic and visual indication of alarm or fault. -
Page 26: Tx-Exp1
NO/DK/GB TX-EXP1 AURASAFE mini UTVIDELSESKORT FOR STØRRE SYSTEMER AURASAFE mini UDVIDELSESKORT TIL STØRRE SYSTEMER AURASAFE mini EXPANSION CARD FOR LARGER SYSTEMS Produktbeskrivelse: Produktbeskrivelse: Product description: Utvidelseskort brukes til å koble flere Udvidelseskortet bruges til at koble The expansion card is used to connect styringsenheter sammen i et større... - Page 27 NO/DK/GB TX-EXP1 AURASAFE mini UTVIDELSESKORT FOR STØRRE SYSTEMER AURASAFE mini UDVIDELSESKORT TIL STØRRE SYSTEMER AURASAFE mini EXPANSION CARD FOR LARGER SYSTEMS Montering og kabling: Montage og fortrådning: Assembly and wiring: Et utvidelseskort er installert i Der monteres et udvidelseskort i A expansion card is mounted in each hver slavekontrollenhet.
- Page 28 APPENDIX: Modbus NO/DK/GB memory map Modbus communication setup CMD 2 - read discrete input, continued Type RS-485 Bit adr Type Baud Rate 9600 10518 Damper OFF fail Parity None 10519 Smoke alarm Data Bits 10520 Stop Bits 10521 EXT IN alarm 10522 SEF alarm I/O names vs module address...
- Page 29 APPENDIX: Modbus NO/DK/GB memory map CMD 4 - read input registers Reg adr Type Bus adr 30001:0 Input state 30001:1 Input state 30001:14 Input state 30001:15 Input state 30002:0 Input state 30002:1 Input state 30016:14 Input state i255 30016:15 Input state i256 30017:0 Tx present...
-
Page 30: Modbus Memory Map
APPENDIX: Modbus NO/DK/GB description Modbus RTU The controller is equipped with a standard RS-485 communication interface. The protocol is Modbus RTU and the controller is running as a slave unit. Below is a detailed explanation of the implemented commands and corresponding functions. Please see the Modbus memory map for detailed memory allocation. -
Page 31: Ec Declaration Of Conformity
EC DECLARATION NO/DK/GB OF CONFORMITY EC DECLARATION OF CONFORMITY Declaring under its sole responsibility that the product(s) to which this declaration relates, is in conformity with the following directives, standard(s) and other normative document(s). List of products: TX-CTRL1 TX-CTRL2 TX-TEM3 TX-RKS3 TX-BRS3 TX-BRS2... -
Page 32: Hjelp / Hjælp / Help
Hjalp / Hjælp / Help NO: Hvis det er noen problemer med installasjonen av din nye enhet, kan du kontakte oss på telefonnummeret og e-posten nedenfor. DK: Hvis der er problemer med installationen af din nye enhed, kan du kontakte os på nedenstående telefonnummer og e-mail. GB: If there are any problems with the installation of your new device, you can contact us on the phone number and email below.
