Linear IV200 Quick Installation Manual

Quick Installation Guide

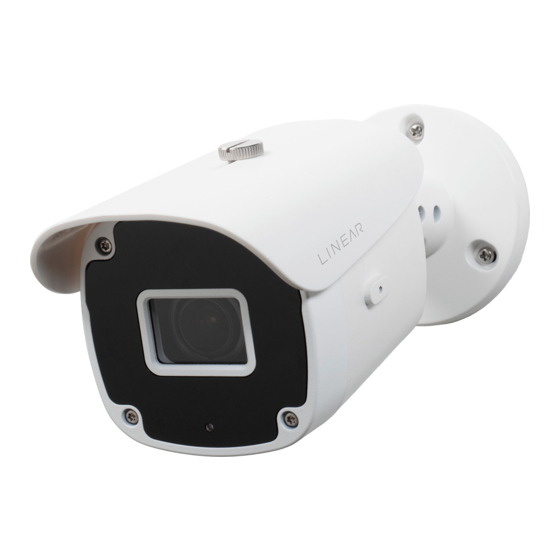

IV200 / IV400 Motorized Bullet
Package Contents / Installation du matériel / Instalación del hardware
IV200 IV400
Motorized Bullet Camera
If mounting the camera prior to initial setup with the
1
NVR, it is a recommended to record the following
information:
1. Model number
2. MAC address
3. Mounting location on the facility
Network Camera
Model No: XXXXXX
MAC: 0002D14BAD55
This device complies with part 15 of the FCC Rules. Operation is subject to
the following two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference
that may cause undesired operation.
Pat. 6,930,709 Made in Taiwan
4
Feed the network cable through the center hole.
Copyright © 2022 Nortek Security & Control LLC.
Warning Before Installation
The product must be installed and protected in a location that is not easily accessible, and is away from impacts or
heavy vibration. For example, at the location where the surveillance cameras are looking down or installed at high
positions such as on a wall, or at least 3 meters above the ground.
The product should be used in compliance with local
laws and regulations.
Do not install the product on an unstable mount or
surface.
Do not disassemble the camera or perform maintenance
task when power is connected.
Avertissement avant installation
Le produit doit être installé et protégé dans un endroit difficilement accessible, à l'abri des chocs et des vibrations
importantes. Par exemple, à l'endroit où les caméras de surveillance sont dirigées vers le bas ou installées à des
endroits élevés, par exemple sur un poteau, un mur ou au moins à 3 mètres du sol.
Le produit doit être utilisé conformément aux lois et
réglementations locales.
Ne pas installer le produit sur un support ou une surface
instable.
Ne démontez pas la caméra et n'effectuez pas de
travaux de maintenance lorsque celle-ci est sous tension.
M4 X 25 1"
M2.5 X 8
unit: mm
4 5
Mounting Hardware
For local video storage: Remove the Memory Card
2
cover, then insert the memory card. Replace the cover.
T10
Attach the provided connector cover and foam to the
5
RJ45 cable. Then use the supplied oring to seal the
RJ45 cable and connector to the camera.
Before installation, the product should be stored in a
dry and ventilated environment.
Use only accessories that comply with the technical
specifications of the product.
Please contact LINEAR'S certified dealers for power
adapters.
El producto debe instalarse y protegerse en un lugar que no sea fácilmente accesible y donde no se someta a
impactos o fuertes vibraciones. Por ejemplo, en el lugar donde las cámaras de vigilancia miran hacia abajo o se
instalan en posiciones altas, como en un poste, una pared o al menos 3 metros sobre el suelo.
Avant l'installation, le produit doit être entreposé dans El producto debe usarse de acuerdo con las leyes y
un endroit sec et ventilé. regulaciones locales.
N'utiliser que des accessoires conformes aux No instale el producto en un estante o soporte inestables.
spécifications techniques du produit.
Veuillez contacter les revendeurs certifiés LINEAR pour No desmonte la cámara ni realice tareas de
les adaptateurs d'alimentation. mantenimiento cuando esté conectada la alimentación.
T10
RJ45 Connector Cover
Torx Wrench
3
64
GB
10
Reset 1
I
button
6
NOTE: Side opening not intended for outdoor use.
Advertencia antes de la instalación
BAntes de la instalación, el producto debe almacenarse
en un entorno seco y ventilado.
Use solo accesorios que cumplan con las
especificaciones técnicas del producto.
Póngase en contacto con los distribuidores certificados
de LINEAR para los adaptadores de corriente.
Quick Install Guide
Alignment Sticker
Choose a location. Use the alignment sticker to mark
the four drill holes. Drill the holes, then insert the three
wall anchors.
Ø ≥ 1.0"
(25 mm)
Mount the camera with cables within the wall or through
the access hole in the mounting plate.
< 10 kgf-cm
OR
