PS‐3217; Wireless O2 Sensor Battery Replacement Instructions

Reference:  Battery part number 540‐113; Li‐Poly 1000 mAH
Recommended Equipment: (PS‐3299; Battery Replacement Tool Set)

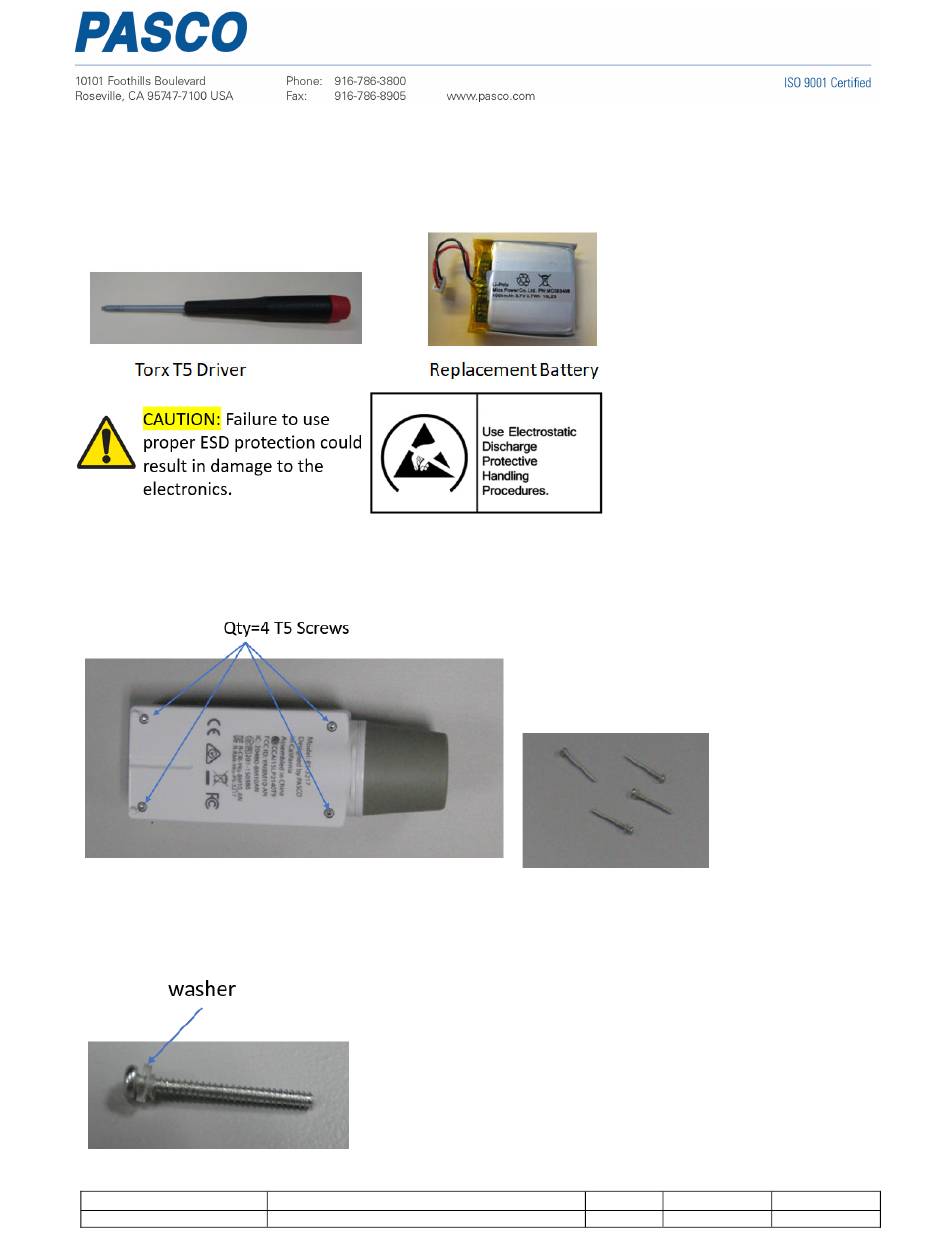

Step 1:
 Position the Sensor on a surface as shown. Note the location of the (4) Torx T5
Screws. Remove the 4 screws with the Torx T5 Screwdriver.

Caution: Each screw has a small plastic washer. Please make sure the washers do not come off
the screws.


PASCO Form Number
Description
Date
Revision
013-17357
PS-3217 Battery Replacement Instructions
05-05-22
Page 1 of 3
A


Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PS-3217 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for PASCO PS-3217

Summary of Contents for PASCO PS-3217

  • Page 1     PS‐3217; Wireless O2 Sensor Battery Replacement Instructions     Reference:  Battery part number 540‐113; Li‐Poly 1000 mAH Recommended Equipment: (PS‐3299; Battery Replacement Tool Set)   Step 1:  Position the Sensor on a surface as shown. Note the location of the (4) Torx T5  Screws. Remove the 4 screws with the Torx T5 Screwdriver.    Caution: Each screw has a small plastic washer. Please make sure the washers do not come off  the screws.       PASCO Form Number Description Date Revision 013-17357 PS-3217 Battery Replacement Instructions 05-05-22 Page 1 of 3  ...
  • Page 2   Step 2:  Rotate the back cover as shown.      Step 3  Remove the battery hold down cover by removing the two screws with the Torx T5  Screwdriver. Unplug the battery connector. See below.                Step 4:  Replace the old battery with the replacement battery and reverse the other steps to  reassemble the unit.             PASCO Form Number Description Date Revision 013-17357 PS-3217 Battery Replacement Instructions 05-05-22 Page 2 of 3  ...
  • Page 3       Step 5:  Complete the reassembly and dispose of the old battery properly per the instructions.                 If you need further assistance, please contact Technical Support at support@pasco.com or  through www.pasco.com on chat.  To access chat through your browser, please enable all  cookies on our website.          PASCO Form Number Description Date Revision 013-17357 PS-3217 Battery Replacement Instructions 05-05-22 Page 3 of 3  ...
