Søve
N
Monteringsanvisning
EN
Assembly Instructions
S
Monteringsanvisning
Produkt nr. / Product no. / Produkt nr.
16-101-135
Sort / Grå
Ord. nr.
Dato.
Sign.
16-101-135
28-07-2022

Advertisement

loading
Need help?

Need help?

Do you have a question about the 16-101-135 and is the answer not in the manual?

Questions and answers

Summary of Contents for Sove 16-101-135

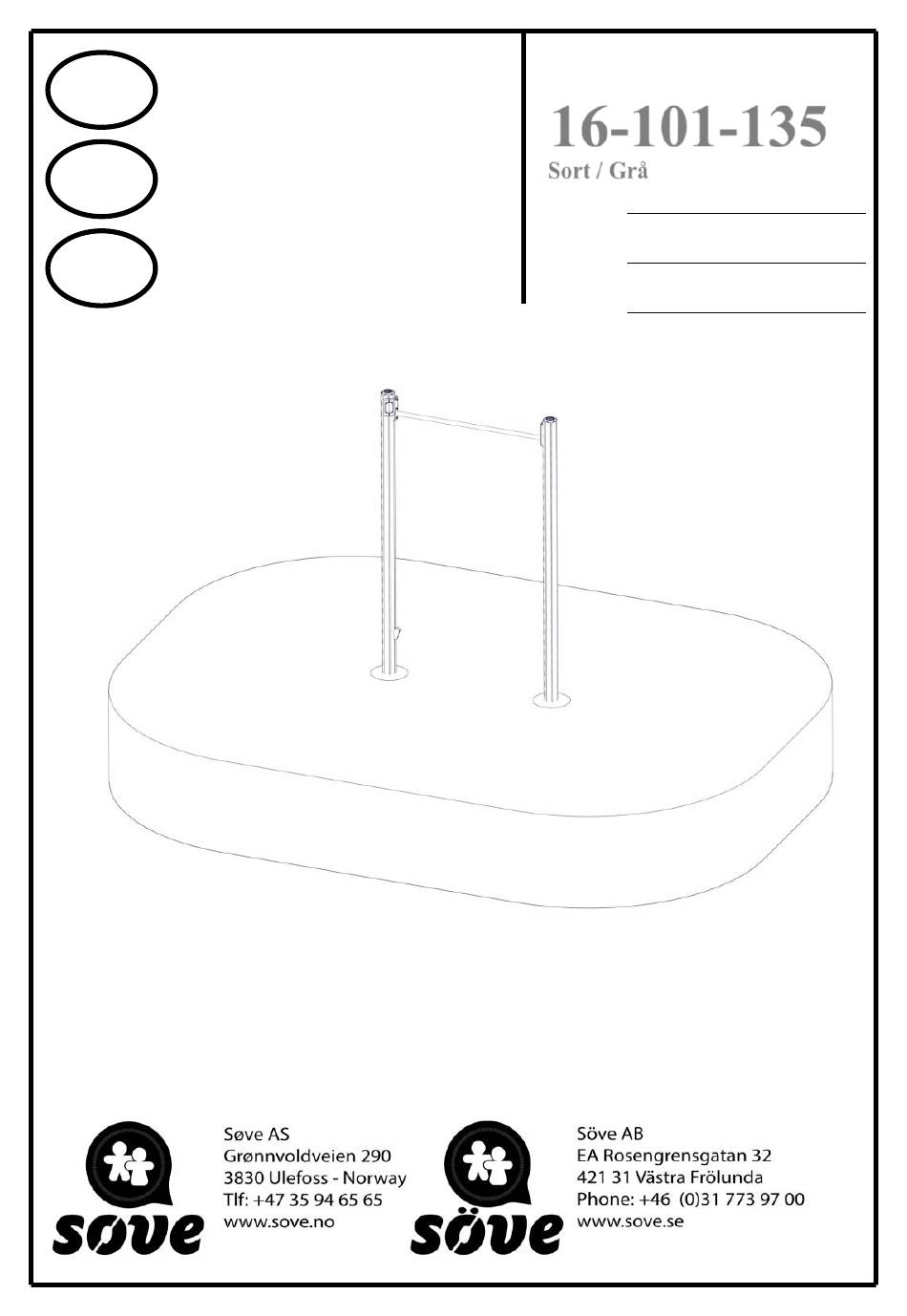

  • Page 1 Søve 16-101-135 Produkt nr. / Product no. / Produkt nr. Monteringsanvisning 16-101-135 Assembly Instructions Sort / Grå Ord. nr. Dato. Monteringsanvisning Sign. 28-07-2022...
  • Page 2 Søve 16-101-135 Monteringstips / Assembly Advice / Monteringstips...
  • Page 3 Søve 16-101-135 Monteringstips / Assembly Advice / Monteringstips...
  • Page 4 Søve 16-101-135 Nødvendig verktøy / Tools required / Nödvändiga verktyg 5 mm 6 mm Torx Nr 45 Metermål Merkebånd Ø11mm Bor Mark ribbon Ø11mm Drill Märkeband Metric measure Ø11mm Borr 13 + 17mm umstock Nødvendig antall personer / Number of persons required...
  • Page 5 Søve 16-101-135 Boltepakker for / Boltpackage for / Bultpaket för Sign. Pull up, Sort-Grå Navn Artnr/ 16-101-135 dimensjon Stolpe Ø110 L=3250 SFA5126/2 (2450-800) Grå Workout rør Ø33 07-200-165K L=1270 CC1400 (se egen 0 Gr 200 beslag delmontering) Sort Produktmerke 07-500-500 Endelokk stolpe Ø110...
  • Page 6 Søve 16-101-135 Boltepakker for / Boltpackage for / Bultpaket för Sign. Pull up, Sort-Grå Navn Artnr/ 16-101-135 dimensjon Fundament Støp Støpefundament 00-003-111K Stolpe Ø110 (se egen del- montering) Overflate montering Fundament 1xØ110 for 00-003-137K Betongdekk Ekstra (se egen del- montering)
  • Page 7 Søve 16-101-135 Fundamentering med betong / Foundation concrete / Förankring med betong Overflatemontering / Surface mounting / Ytmontering...
  • Page 8 Søve 16-101-135 Bolten skrues HELT igjennom aluminiumen. Maks moment: 30Nm The bolt must be tightened in to the post, so that it peirces the aluminium Max torque: 30Nm Bulten skuvas HELT genom aluminiumen. Maks vridmoment: 30Nm Betongkvalitet Betongkvalitet C25/30 Concrete quality Mengde betong Mängd betong...
  • Page 9 Søve 16-101-135 Fallhøyder / Free height of fall / Fallhöjder Sikkerhetssone / Safety zone / Säkerhetszon...
  • Page 10 Søve 16-101-135 Plassering av forankringer / Ground plan / Placering av förankringar Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
  • Page 11 Søve 16-101-135 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
  • Page 12 Søve 16-101-135 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
  • Page 13 Søve 16-101-135 Før utstyret tas i bruk / Before play begins / Innan lekredskapet tas i bruk...
  • Page 14 Søve 16-101-135...
  • Page 15 Søve 16-101-135 Boltepakker for / Boltpackage for / Bultpaket för Sign. Pull up, Sort-Grå Navn Artnr/ 16-101-135 dimensjon Stolpe Ø110 L=3250 SFA5126/2 (2450-800) Grå Workout rør Ø33 07-200-165K L=1270 CC1400 (se egen 0 Gr 200 beslag delmontering) Sort Produktmerke 07-500-500 Endelokk stolpe Ø110...
  • Page 16 Søve 16-101-135 Boltepakker for / Boltpackage for / Bultpaket för Sign. Pull up, Sort-Grå Navn Artnr/ 16-101-135 dimensjon Fundament Støp Støpefundament 00-003-111K Stolpe Ø110 (se egen del- montering) Overflate montering Fundament 1xØ110 for 00-003-137K Betongdekk Ekstra (se egen del- montering)
  • Page 17 Søve 16-101-135 Revidert 18.03.2020 Oppdatert fallhøyde bildet 28.07.2022 Fotfeste og overflatemontering...
