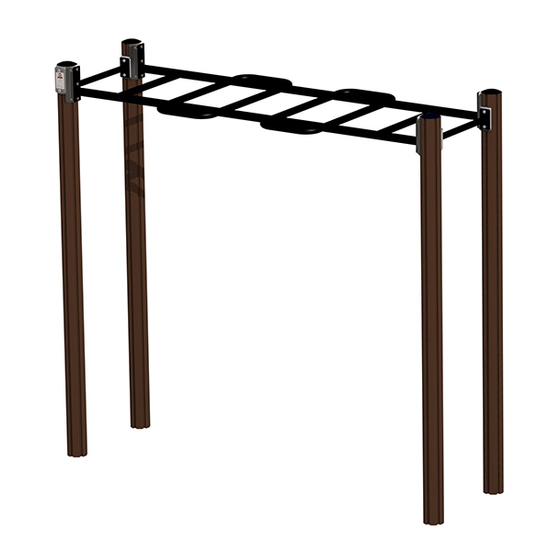

- Page 1 Søve 16-100-160 Produkt nr. / Product no. / Produkt nr. Monteringsanvisning 16-100-160 Assembly Instructions Ord.. nr. Dato. Monteringsanvisning Sign. 19.05.2017...
- Page 2 Søve 16-100-160 Monteringstips / Assembly Advice / Monteringstips...
- Page 3 Søve 16-100-160 Monteringstips / Assembly Advice / Monteringstips...
- Page 4 Søve 16-100-160 Nødvendig verktøy / Tools required / Nödvändiga verktyg Torx Nr 45 High quality Metermål Merkebånd 16 V Mark ribbon Märkeband Metric measure umstock Nødvendig antall personer / Number of persons required / Rekommenderad antal personer Anbefalt arealbehov ved montering / Recommended working...
- Page 5 Søve 16-100-160 Fallhøyder / Free height of fall / Fallhöjder Sikkerhetssone / Safety zone / Säkerhetszon...
- Page 6 Søve 16-100-160 Plassering av forankringer / Ground plan / Placering av förankringar Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
- Page 7 Søve 16-100-160 Fundamentering med betong / Foundation concrete / Förankring med betong Støtsand Bakkenivå Ground level Marknivå Safer surface Stridsan Ref NS-EN 177 Komprimert masse. betong Compressed mass. concrete Komprimerad massa. betong Bolten skrues HELT igjennom aluminiumen. The bolt must be tightened in...
- Page 8 Søve 16-100-160 Boltepakker for / Boltpackage for / Bultpaket för Sign. Stolpe 110 Ant= 4 Navn Artnr/dimensjon Stolpe 110 L=2900 07-100-328 600-2300 (1) Stolpende Ant= 4 Navn Artnr/dimensjon Endelokk (1) 00-400-995 Endelokk med hull 00-400-996 Rør workout bro Ant= 1...
- Page 9 Søve 16-100-160 Boltepakker for / Boltpackage for / Bultpaket för Sign. Workout L=470 Ant= 2 Navn Artnr/dimensjon cc600 Stål rør Workout 07-500-466 L=470 CC600 Brikke 120 (2) 04-060-120 Torx M8x35 (4) 04-000-035 0G 120_2H(2) 07-150-020 Produktmerke Ant= 1 Navn Artnr/dimensjon...
- Page 10 Søve 16-100-160 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 11 Søve 16-100-160...
- Page 12 Søve 16-100-160...
- Page 13 Søve 16-100-160 Før utstyret tas i bruk / Before play begins / Innan lekredskapet tas i bruk...
- Page 14 Søve 16-100-160 komponenter Sign. Brikke 50-1T 04-060-050 Torx M8x25 Brikke 120-3T 04-000-025 04-060-120 Brikke 150-2T 04-060-151 Torx M8x35 Brikke 200-2T 04-000-035 04-060-200 Workout bro Workout rør Sukkertoppen L=cc600 L=2286 cc600 07-200-160 07-500-466 Beslag 30gr Beslag 0gr 200_4H_3xM8 120_2H 07-150-048 07-150-020...
