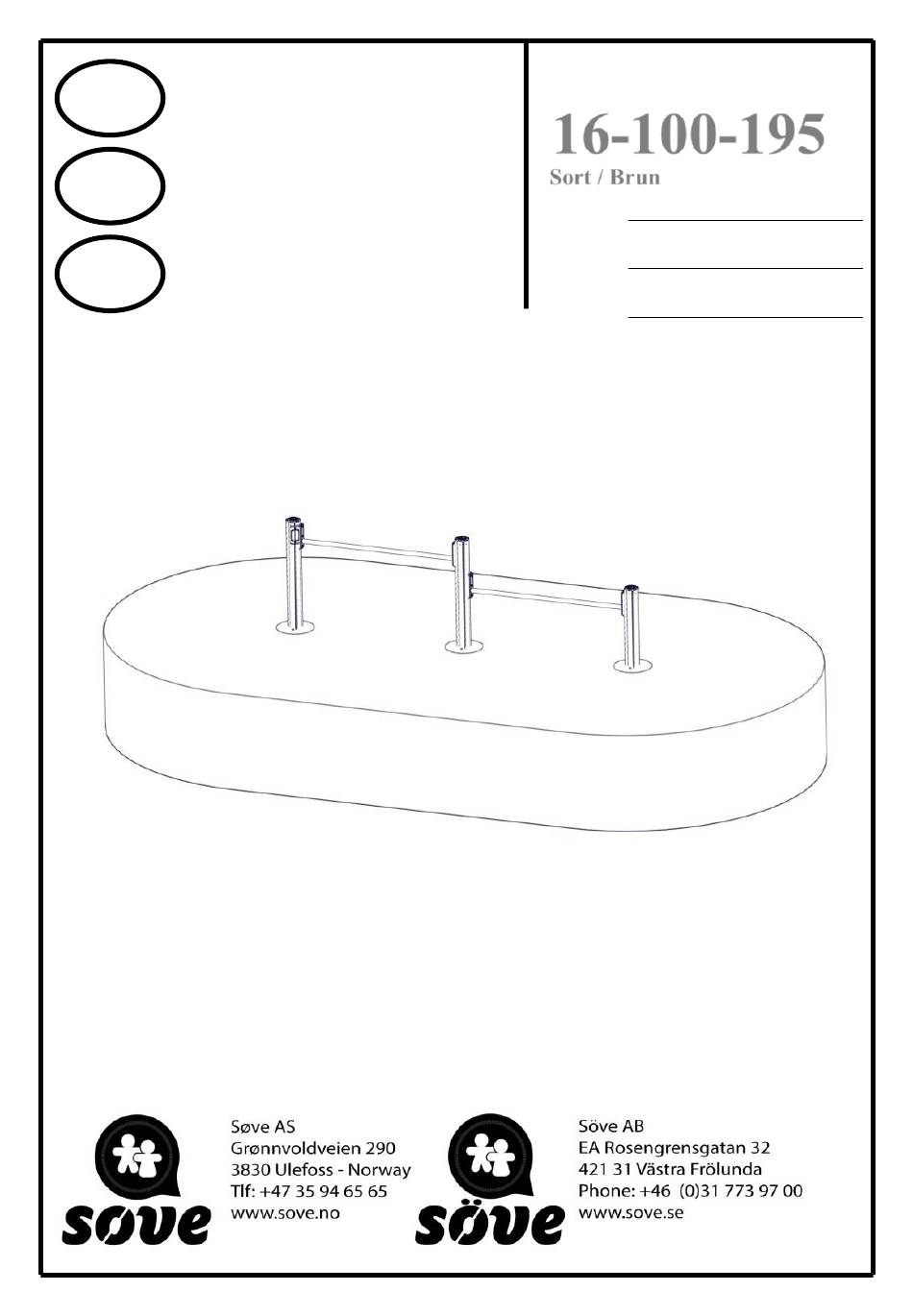

- Page 1 Søve 16-100-195 Produkt nr. / Product no. / Produkt nr. Monteringsanvisning 16-100-195 Sort / Brun Assembly Instructions Ord. nr. Dato. Monteringsanvisning Sign. 18.03.2020...
- Page 2 Søve 16-100-195 Monteringstips / Assembly Advice / Monteringstips...
- Page 3 Søve 16-100-195 Monteringstips / Assembly Advice / Monteringstips...
- Page 4 Søve 16-100-195 Nødvendig verktøy / Tools required / Nödvändiga verktyg 5 mm 6 mm Torx Nr 45 Metermål Merkebånd Ø11mm Bor Mark ribbon Ø11mm Drill Märkeband Metric measure Ø11mm Borr 13 + 17mm umstock Nødvendig antall personer / Number of persons required...
- Page 5 Søve 16-100-195 Boltepakker for / Boltpackage for / Bultpaket för Sign. Dobbelt push up, Sort-Brun Navn Artnr/ 16-100-195 dimensjon Stolpe Ø110 L=1450 SFA5126/1 (850-600) Stolpe Ø110 L=1250 SFA5126/1 (650-600) Brun Workout rør Ø33 07-200-165K L=1270 CC1400 (se egen del- 0 Gr 200 beslag...
- Page 6 Søve 16-100-195 Boltepakker for / Boltpackage for / Bultpaket för Sign. Dobbelt push up, Sort-Brun Navn Artnr/ 16-100-195 dimensjon Fundament Støp Støpefundament 00-003-111K Stolpe Ø110 (se egen del- montering)
- Page 7 Søve 16-100-195 Fundamentering med betong / Foundation concrete / Förankring med betong...
- Page 8 Søve 16-100-195 Bolten skrues HELT igjennom aluminiumen. Maks moment: 30Nm The bolt must be tightened in to the post, so that it peirces the aluminium Max torque: 30Nm Bulten skuvas HELT genom aluminiumen. Maks vridmoment: 30Nm Betongkvalitet Betongkvalitet C25/30 Concrete quality Mengde betong Mängd betong...
- Page 9 Søve 16-100-195 Fallhøyder / Free height of fall / Fallhöjder Sikkerhetssone / Safety zone / Säkerhetszon...
- Page 10 Søve 16-100-195 Plassering av forankringer / Ground plan / Placering av förankringar Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
- Page 11 Søve 16-100-195 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 12 Søve 16-100-195 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 13 Søve 16-100-195 Før utstyret tas i bruk / Before play begins / Innan lekredskapet tas i bruk...
- Page 14 Søve 16-100-195...
- Page 15 Søve 16-100-195 Boltepakker for / Boltpackage for / Bultpaket för Sign. Dobbelt push up, Sort-Brun Navn Artnr/ 16-100-195 dimensjon Stolpe Ø110 L=1450 SFA5126/1 (850-600) Stolpe Ø110 L=1250 SFA5126/1 (650-600) Brun Workout rør Ø33 07-200-165K L=1270 CC1400 (se egen del- 0 Gr 200 beslag...
- Page 16 Søve 16-100-195 Boltepakker for / Boltpackage for / Bultpaket för Sign. Dobbelt push up, Sort-Brun Navn Artnr/ 16-100-195 dimensjon Fundament Støp Støpefundament 00-003-111K Stolpe Ø110 (se egen del- montering)
