Fortin Evo One THAR-FOR1 Installation Manual

ONE

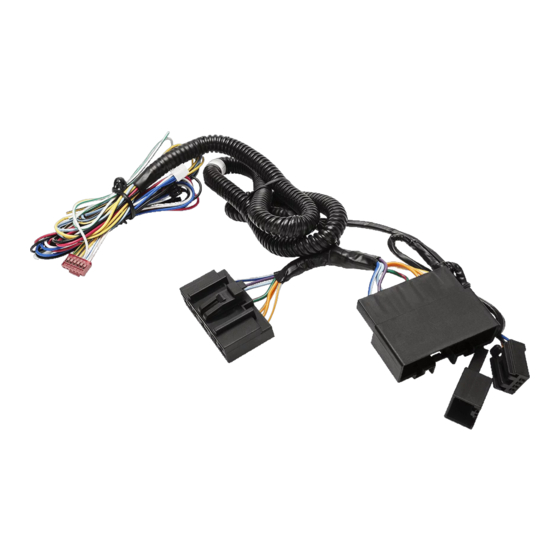

THAR-FOR1 THARNESS INSTALLATION
INSTALLATION HARNAIS THAR-FOR1
VEHICLE
VEHICULES
FORD
Focus 40-BITS
Program remote
Programmez l'option
démarreur à distance:
IF THE VEHICLE IS NOT EQUIPPED WITH FUNCTIONAL HOOD PIN:
Parts required (Not included)
1x 1 AMP Diode
12V BATTERY
ATTENTION
THE T-HARNESS CURRENT
IS LIMITED AT 10 AMP MAXIMUM.
If the parking lights (+) require more than 10Amp.
connect the remote-starter's power directly to the
vehicles battery with the appropriate fuse.
Some remote starters can not be powered through
Data-Link. In these cases connect the remote
starter's fused 12V power wire directly to the
T-Harness.
MANDATORY INSTALL | INSTALLATION OBLIGATOIRE
HOOD STATUS : THE HOOD PIN SWITCH (INCLUDED)
* HOOD
MUST BE INSTALLED IF THE VEHICLE CAN BE
PIN
REMOTE STARTED WITH THE HOOD OPEN, SET FUNCTION A11 TO OFF.
CONTACT
STATUT DE CAPOT : LE CONTACT DE CAPOT (INCLUS), DOIT ÊTRE
DE CAPOT
INSTALLÉ SI LE VÉHICULE PEUT DÉMARRER À DISTANCE, LORSQUE LE
CAPOT EST OUVERT, PROGRAMMEZ LA FONCTION A11 À NON.
1 / 10
Page
Vehicle functions supported in this diagram (functional if equipped) | Fonctions du véhicule supportées
YEARS
ANNÉES
2010-2011 •
BYPASS FIRMWARE VERSION
VERSION LOGICIELLE CONTOURNEMENT
[
71. 52
FORD MINIMUM
FUNCTION
FONCTION
starter option:
31
SI LE VÉHICULE N'EST PAS ÉQUIPÉ
D'UN CONTACT DE CAPOT FONCTIONNEL:
Program bypass option:
Programmez l'option du contournement:
A11
REV.: 20220422
dans ce diagramme (fonctionnelles si équipé)
• • • •
To add the firmware version and the options, use the
FLASH LINK UPDATER or FLASH LINK MOBILE tool,
]
MODE
DESCRIPTION
(+) Parking Light (E1)
(+) Accessory (E2)
4
(+) Feux de stationnement (E1)
(+) Accessoire (E2)
A11
OFF
NON
UNIT OPTION
OPTION UNITE
C1
Pièce(s) requise(s) (Non incluse(s))
Diode 1 AMP
12V BATTERIE
ATTENTION LE COURANT DU 12V PROVENANT DU
HARNAIS-EN-T EST LIMITÉ À 10 AMPÈRES
MAXIMUM.
Si les lumières de stationnement (+) requièrent plus de
10 Ampères, branchez le 12V du démarreur à distance
directement à la batterie du véhicule avec le fusible
approprié.
Certains démarreurs à distance NE peuvent PAS être
allimentés par le Data-Link. Dans ce cas, branchez le
12V (avec fusible) du démarreur à distance directement
au harnais-en-T.
Notice: the installation of safety
elements are mandatory. The hood pin
SECURITY STICKER
OFF and the sticker are essential security
NON
elements and must be installed.
AUTOCOLLANT DE
Notice: l'installation des éléments de
SÉCURITÉ
sécurité est obligatoire. Le contact de
WARNING capot et l'autocollant de sécurité sont
ATTENTION
des éléments de sécurité essentiels et
Included
doivent absolument être installés.
Inclus
Guide # 71351
ADDENDUM - SUGGESTED WIRING CONFIGURATION
ADDENDA - SCHÉMA DE BRANCHEMENT SUGGÉRÉ
• • • • •
sold separately.
Pour ajouter la version logicielle et les options,
utilisez l'outil FLASH LINK UPDATER
ou FLASH LINK MOBILE, vendu séparément.
Hood trigger (Output Status).
Contact de capot (état de sortie).
DESCRIPTION
OEM Remote status (Lock/Unlock)
monitoring
Suivi des status (Verrouillage/Déverrouil-
lage) de la télécommande d'origine
THIS MODULE MUST BE INSTALLED BY A
QUALIFIED TECHNICIAN. A WRONG
CONNECTION CAN CAUSE PERMANENT
DAMAGE TO THE VEHICLE.
CE MODULE DOIT ÊTRE INSTALLÉ PAR
UN TECHNICIEN QUALIFIÉ, TOUTE
ERREUR DANS LES BRANCHEMENTS
PEUT OCCASIONNER DES DOMMAGES
PERMANENTS AU VÉHICULE.
• • • •
