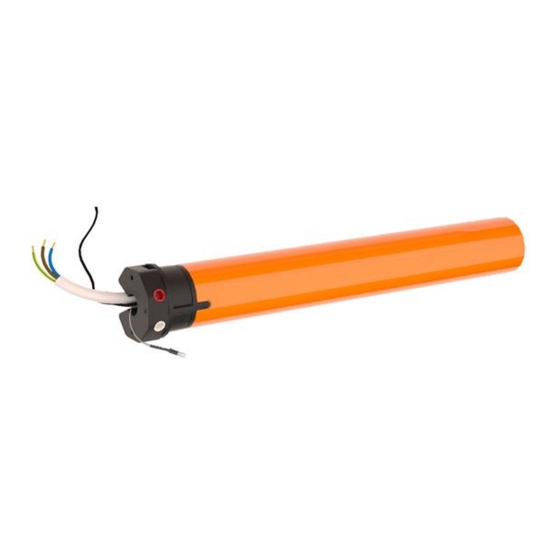

Aluprof R Series Programing Manual

Dm motors
Hide thumbs Also See for R Series:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 5

Quick Links

Download this manual
INSTRUKCJA PROGRAMOWANIA SIŁOWNIKÓW RUROWYCH DM SERII R ORAZ RM
Specyfikacja techniczna
- zasilanie: 230 VAC / 50 Hz
- mechaniczne wyłączniki krańcowe
- wbudowany odbiornik radiowy
- częstotliwość transmisji: 433.92MHz
- moc transmisji: 10 miliwat (mW)
- temperatura użytkowania: ~ -10
- dystans transmisji: 200 metrów (teren otwarty)
35 metrów (teren zabudowany)
- możliwość zaprogramowania do 20 nadajników, kolejne nadajniki powodują
nadpisywanie początkowo zaprogramowanych
Producent zastrzega sobie tolerancję danych katalogowych ze względu
na użytkowanie w różnych warunkach.
Do siłownika pasują wszystkie nadajniki z serii DC znajdujące się w ofercie
ALUPROF S.A.
Poglądowe podłączenie siłownika
Zasilanie 230V / 50 Hz
Zgodnie z przepisami Dyrektywy Parlamentu Europejskiego i Rady 2012/19/UE z dnia 4 lipca 2012 r. w sprawie zużytego sprzętu
elektrycznego i elektronicznego (WEEE)zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego
symbolem przekreślonego kosza. Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki w celu
właściwego jego przetworzenia. Oznakowanie oznacza jednocześnie, że sprzęt został wprowadzony do obrotu po dniu 13 sierpnia 2005 r.
Powyższe obowiązki prawne zostały wprowadzone w celu ograniczenia ilości odpadów powstałych ze zużytego sprzętu elektrycznego
i elektronicznego oraz zapewnienia odpowiedniego poziomu zbierania, odzysku i recyklingu. W sprzęcie nie znajdują się składniki
niebezpieczne, które mają szczególnie negatywny wpływ na środowisko i zdrowie ludzi.
C ~ +50
C (stopień ochrony IP44)
O
O
Centrala; Zakład w Bielsku – Białej
ul. Warszawska 153, 43-300 Bielsko Biała, Polska
tel. +48 33 81 95 300, fax. +48 33 82 28 512
UWAGA
- Montaż siłownika powinien być wykonany przez osoby
uprawnione (posiadające uprawnienia SEP do 1kV).
- Siłownik przeznaczony jest do zastosowania
w pomieszczeniach suchych i nie powinien być wystawiony
na bezpośrednie działanie warunków atmosferycznych.
- Siłownik powinien być zasilony osobnym obwodem
i zabezpieczony bezpiecznikiem o zadziałaniu szybkim
np. wyłącznik nadprądowy typu B10
Zakład w Opolu
ul. Gosławicka 3, 45-446 Opole, Polska
tel. +48 77 40 00 000, fax. +48 77 40 00 006
e-mail: Aluprof@aluprof.eu
1
