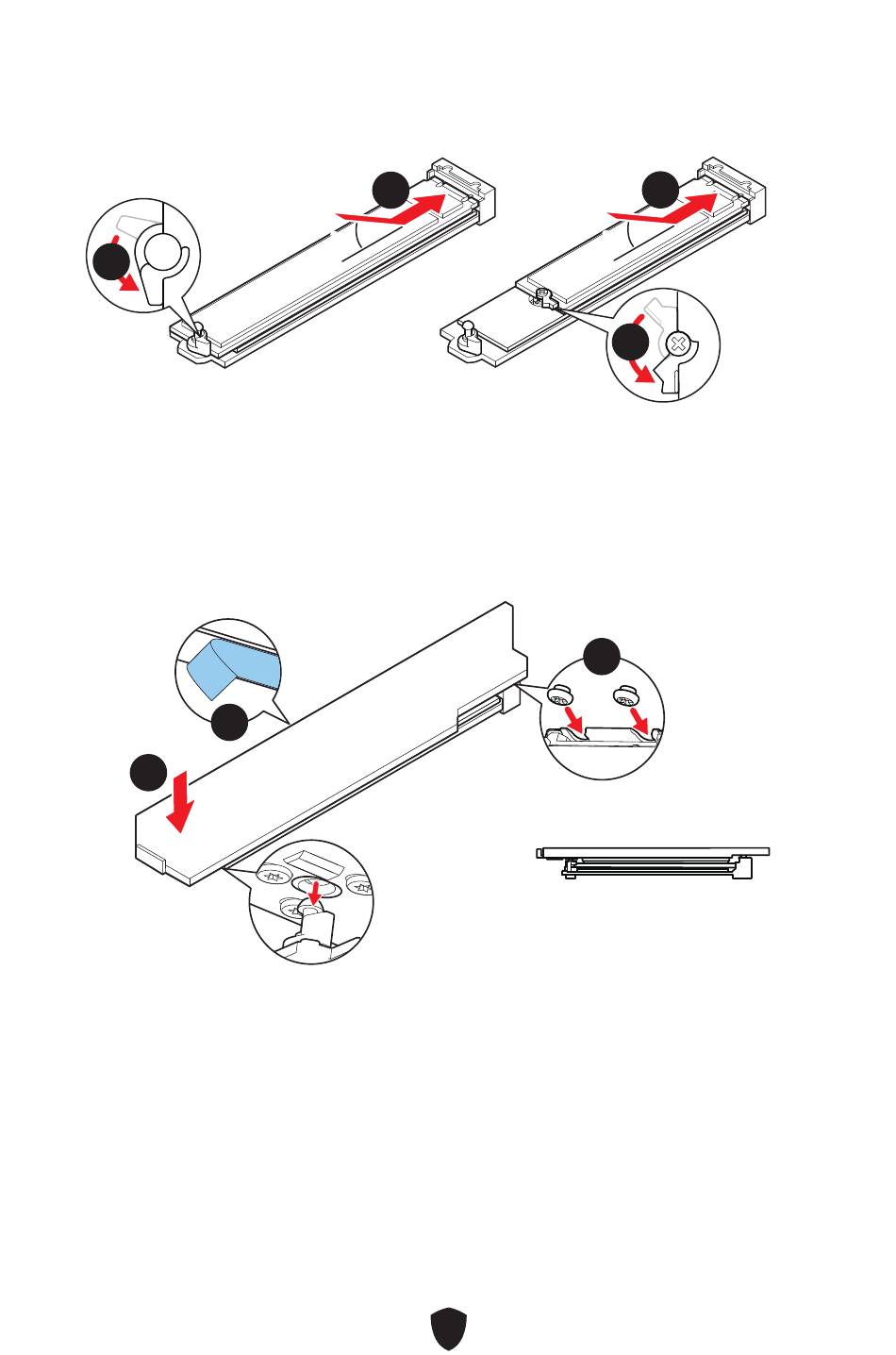

5. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés.
6. Faites pivoter le clip EZ M.2 pour fixer le SSD M.2.
5 5
7. Retirez le film de protection du pad thermique sous la plaque Screwless M.2 Shield
Frozr.
8. Alignez les tenons sous la plaque Screwless M.2 Shield Frozr sur les encoches,
puis remettez la plaque en place.
9. Appuyez sur l'extrémité de la plaque Screwless M.2 Shield Frozr pour la verrouiller
complètement.
7 7
9 9
4 4
30º 30º
SSD 22110
32
4 4
30º 30º
SSD 2260/2280
5 5
8 8
