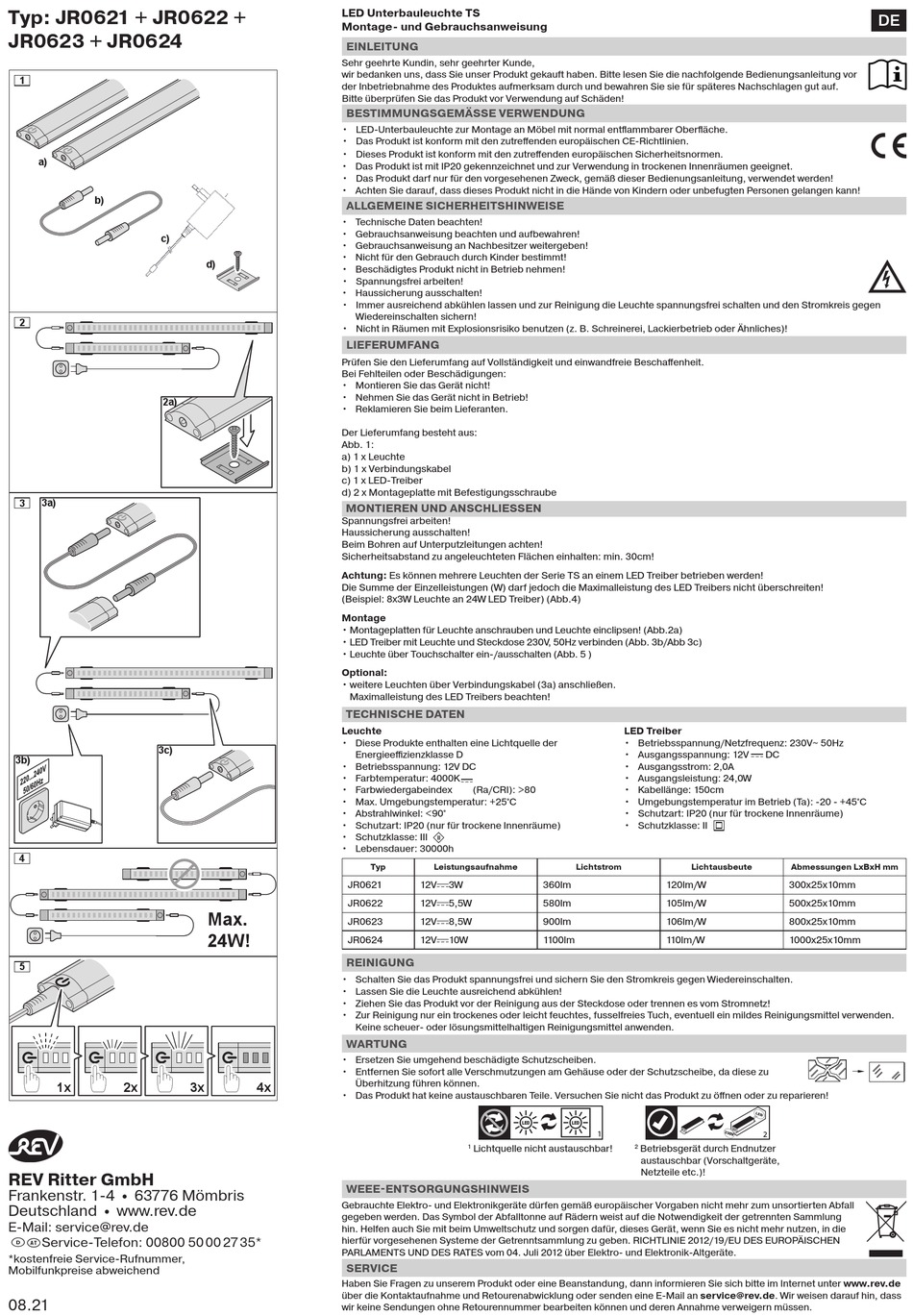

REV Ritter JR0621 Instructions For Use And Installation

Typ: JR0621 + JR0622 +
JR0623 + JR0624
1
a)
b)
c) c)
2
2a)
3 3a)
3c)
3b)
4
5
1x 2x
REV Ritter GmbH
Frankenstr. 1-4 • 63776 Mömbris
Deutschland • www.rev.de
E-Mail: service@rev.de
Service-Telefon: 00800 50 00 27 35*
D
*kostenfreie Service-Rufnummer,
Mobilfunkpreise abweichend
08.21
LED Unterbauleuchte TS
Montage- und Gebrauchsanweisung
EINLEITUNG
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns, dass Sie unser Produkt gekauft haben. Bitte lesen Sie die nachfolgende Bedienungsanleitung vor
der Inbetriebnahme des Produktes aufmerksam durch und bewahren Sie sie für späteres Nachschlagen gut auf.
Bitte überprüfen Sie das Produkt vor Verwendung auf Schäden!
BESTIMMUNGSGEMÄSSE VERWENDUNG
• LED-Unterbauleuchte zur Montage an Möbel mit normal entflammbarer Oberfläche.
• Das Produkt ist konform mit den zutreffenden europäischen CE-Richtlinien.
• Dieses Produkt ist konform mit den zutreffenden europäischen Sicherheitsnormen.
• Das Produkt ist mit IP20 gekennzeichnet und zur Verwendung in trockenen Innenräumen geeignet.
• Das Produkt darf nur für den vorgesehenen Zweck, gemäß dieser Bedienungsanleitung, verwendet werden!
• Achten Sie darauf, dass dieses Produkt nicht in die Hände von Kindern oder unbefugten Personen gelangen kann!
ALLGEMEINE SICHERHEITSHINWEISE
• Technische Daten beachten!
• Gebrauchsanweisung beachten und aufbewahren!
• Gebrauchsanweisung an Nachbesitzer weitergeben!
• Nicht für den Gebrauch durch Kinder bestimmt!
d)
• Beschädigtes Produkt nicht in Betrieb nehmen!
• Spannungsfrei arbeiten!
• Haussicherung ausschalten!
• Immer ausreichend abkühlen lassen und zur Reinigung die Leuchte spannungsfrei schalten und den Stromkreis gegen
Wiedereinschalten sichern!
• Nicht in Räumen mit Explosionsrisiko benutzen (z. B. Schreinerei, Lackierbetrieb oder Ähnliches)!
LIEFERUMFANG
Prüfen Sie den Lieferumfang auf Vollständigkeit und einwandfreie Beschaffenheit.
Bei Fehlteilen oder Beschädigungen:
• Montieren Sie das Gerät nicht!
• Nehmen Sie das Gerät nicht in Betrieb!
• Reklamieren Sie beim Lieferanten.
Der Lieferumfang besteht aus:
Abb. 1:
a) 1 x Leuchte
b) 1 x Verbindungskabel
c) 1 x LED-Treiber
d) 2 x Montageplatte mit Befestigungsschraube
MONTIEREN UND ANSCHLIESSEN
Spannungsfrei arbeiten!
Haussicherung ausschalten!
Beim Bohren auf Unterputzleitungen achten!
Sicherheitsabstand zu angeleuchteten Flächen einhalten: min. 30cm!
Achtung: Es können mehrere Leuchten der Serie TS an einem LED Treiber betrieben werden!
Die Summe der Einzelleistungen (W) darf jedoch die Maximalleistung des LED Treibers nicht überschreiten!
(Beispiel: 8x3W Leuchte an 24W LED Treiber) (Abb.4)
Montage
• Montageplatten für Leuchte anschrauben und Leuchte einclipsen! (Abb.2a)
• LED Treiber mit Leuchte und Steckdose 230V, 50Hz verbinden (Abb. 3b/Abb 3c)
• Leuchte über Touchschalter ein-/ausschalten (Abb. 5 )
Optional:
• weitere Leuchten über Verbindungskabel (3a) anschließen.
Maximalleistung des LED Treibers beachten!
TECHNISCHE DATEN
Leuchte
• Diese Produkte enthalten eine Lichtquelle der
Energieeffizienzklasse D
• Betriebsspannung: 12V DC
• Farbtemperatur: 4000K
• Farbwiedergabeindex
• Max. Umgebungstemperatur: +25°C
• Abstrahlwinkel: <90°
• Schutzart: IP20 (nur für trockene Innenräume)
• Schutzklasse: III
• Lebensdauer: 30000h
JR0621
JR0622
Max.
JR0623
24W!
JR0624
REINIGUNG
• Schalten Sie das Produkt spannungsfrei und sichern Sie den Stromkreis gegen Wiedereinschalten.
• Lassen Sie die Leuchte ausreichend abkühlen!
• Ziehen Sie das Produkt vor der Reinigung aus der Steckdose oder trennen es vom Stromnetz!
• Zur Reinigung nur ein trockenes oder leicht feuchtes, fusselfreies Tuch, eventuell ein mildes Reinigungsmittel verwenden.
Keine scheuer- oder lösungsmittelhaltigen Reinigungsmittel anwenden.
WARTUNG
• Ersetzen Sie umgehend beschädigte Schutzscheiben.
• Entfernen Sie sofort alle Verschmutzungen am Gehäuse oder der Schutzscheibe, da diese zu
Überhitzung führen können.
3x 4x
• Das Produkt hat keine austauschbaren Teile. Versuchen Sie nicht das Produkt zu öffnen oder zu reparieren!
WEEE-ENTSORGUNGSHINWEIS
Gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben nicht mehr zum unsortierten Abfall
gegeben werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung
hin. Helfen auch Sie mit beim Umweltschutz und sorgen dafür, dieses Gerät, wenn Sie es nicht mehr nutzen, in die
hierfür vorgesehenen Systeme der Getrenntsammlung zu geben. RICHTLINIE 2012/19/EU DES EUROPÄISCHEN
PARLAMENTS UND DES RATES vom 04. Juli 2012 über Elektro- und Elektronik-Altgeräte.
SERVICE
Haben Sie Fragen zu unserem Produkt oder eine Beanstandung, dann informieren Sie sich bitte im Internet unter www.rev.de
über die Kontaktaufnahme und Retourenabwicklung oder senden eine E-Mail an service@rev.de. Wir weisen darauf hin, dass
wir keine Sendungen ohne Retourennummer bearbeiten können und deren Annahme verweigern müssen.
(Ra/CRI): >80
Typ Leistungsaufnahme
12V 3W 360lm
12V 5,5W 580lm
12V 8,5W 900lm
12V 10W 1100lm
LED
1 Lichtquelle nicht austauschbar!
LED Treiber
• Betriebsspannung/Netzfrequenz: 230V~ 50Hz
• Ausgangsspannung: 12V
• Ausgangsstrom: 2,0A
• Ausgangsleistung: 24,0W
• Kabellänge: 150cm
• Umgebungstemperatur im Betrieb (Ta): -20 - +45°C
• Schutzart: IP20 (nur für trockene Innenräume)
• Schutzklasse: II
Lichtstrom Lichtausbeute
120lm/W
105lm/W
106lm/W
110lm/W
LED
1
2 Betriebsgerät durch Endnutzer
austauschbar (Vorschaltgeräte,
Netzteile etc.)!
DE
DC
Abmessungen LxBxH mm
300x25x10mm
500x25x10mm
800x25x10mm
1000x25x10mm
2
