Mitsubishi MELSEC-F FX3U-4AD-TC-ADP User Manual

JY997D14801K
Side
JAPANESE
A
Side
ENGLISH
B
FX -4AD-TC-ADP
3U
ユーザーズマニュアル
マニュアル番号 JY997D14801
副番 K
作成日付 2015年4月
このたびは､三菱マイクロシーケンサ用 FX -4AD-TC-ADP 形熱電対温度センサ
3U
入力アナログ特殊アダプタをお買い上げいただき､誠にありがとうございました｡
本マニュアルは､本製品の各部名称, 外形寸法, 取付け, および仕様について述べた
ものです｡ 本製品の取り扱いや操作などにつきましてはご使用の前に､本マニュ
アルおよび関連製品マニュアルをお読みいただき､機器の知識や安全の情報, 注意
事項のすべてについて習熟してからご使用ください｡
また､製品に付属しているマニュアルは必要なときに取り出して読めるように大切
に保管すると共に､必ず最終ユーザまでお届け頂きますようにお願いいたします｡
商標について
本マニュアルに記載してある会社名, 製品名は､それぞれの会社の登録商標または
商標です｡
この印刷物は 2015 年 4 月発行です。 なお、 お断りなしに仕様を変更することがあ
りますのでご了承ください。
© 2004 Mitsubishi Electric Corporation
安全上のご注意
(ご使用の前に必ずお読みください)
このマニュアルでは､安全に関する注意事項のランクを
分してあります｡
取り扱いを誤ったばあいに､危険な状況が起こりえて､死亡ま
たは重傷を受ける可能性が想定されるばあい｡
取り扱いを誤ったばあいに､危険な状況が起こりえて､中程度
の傷害や軽傷を受ける可能性が想定されるばあい､および物的
損害だけの発生が想定されるばあい｡
なお､ に記載した事項でも､状況によっては重大な結果に結びつく可能性
があります｡いずれも重要な内容を記載していますので必ず守ってください｡
関連マニュアルとマニュアルの入手方法
関連マニュアル
マニュアル名称 マニュアル番号 内容
FX ･FX ･FX ･FX ･FX
3S 3G 3GC 3U 3UC
JY997D15201 FX ･FX ･FX ･FX ･FX
3S 3G 3GC 3U
シリーズ
[別冊] ズのアナログ制御の仕様 , プログ
ユーザーズマニュアル
形名ｺｰﾄﾞ:09R617 ラム方法に関する説明
[アナログ制御編]
FX ･FX ･FX ･FX ･FX
3S 3G 3GC 3U 3UC
JY997D11701 基本命令解説･応用命令解説･各種
シリーズ
[別冊] デバイスの解説など､シーケンス
プログラミングマニュアル
形名ｺｰﾄﾞ:09R514 のプログラミングに関する説明
[基本･応用命令解説編]
FX 3S シリーズ JY997D48501 FX 3S シリーズシーケンサ本体の入
ユーザーズマニュアル [別冊] 出力仕様,配線,取付けや保守など
[ハードウェア編] 形名ｺｰﾄﾞ:09R534 のハードウェアに関する詳細説明
FX 3G シリーズ JY997D31201 FX 3G シリーズシーケンサ本体の入
ユーザーズマニュアル [別冊] 出力仕様,配線,取付けや保守など
[ハードウェア編] 形名ｺｰﾄﾞ:09R520 のハードウェアに関する詳細説明
FX シリーズ JY997D45301 FX シリーズシーケンサ本体の入
3GC 3GC
ユーザーズマニュアル [別冊] 出力仕様,配線,取付けや保守など
[ハードウェア編] 形名ｺｰﾄﾞ:09R532 のハードウェアに関する詳細説明
FX シリーズ JY997D16101 FX シリーズシーケンサ本体の入
3U 3U
ユーザーズマニュアル [別冊] 出力仕様,配線,取付けや保守など
[ハードウェア編] 形名ｺｰﾄﾞ:09R515 のハードウェアに関する詳細説明
FX シリーズ JY997D11601 FX シリーズシーケンサ本体の入
3UC 3UC
ユーザーズマニュアル [別冊] 出力仕様,配線,取付けや保守など
[ハードウェア編] 形名ｺｰﾄﾞ:09R513 のハードウェアに関する詳細説明
Side
A
マニュアルの入手方法
マニュアルの入手方法には、 下記の方法があります。
1) 製本マニュアル(印刷物)の入手
本製品のご購入店へお問合せください。
2) 電子データ(PDFファイル)の入手
三菱電機FA サイトから最新マニュアルをダウンロードできます｡ホームページアド
レスは巻末を参照ください。
対応規格
FX -4AD-TC-ADPは､2005年6月生産品からEC指令(EMC指令), UL規格(UL, cUL)
3U
に対応しています。 詳細については､下記マニュアルを参照してください。
→FX シリーズハードウェアマニュアル(マニュアル番号: JY997D48301)
3S
→FX シリーズハードウェアマニュアル(マニュアル番号: JY997D46001)
3G
→FX 3GC シリーズハードウェアマニュアル(マニュアル番号: JY997D45101)
→FX シリーズハードウェアマニュアル(マニュアル番号: JY997D16001)
3U
→FX (D, DS, DSS)シリーズハードウェアマニュアル (マニュアル番号: JY997D28501)
3UC
→FX -32MT-LT-2ハードウェアマニュアル (マニュアル番号: JY997D30201)
3UC
基本ユニットの規格対応については､FX シリーズ総合カタログをご参照頂きますか､
別途弊社までお問い合わせください。
注意
• 本製品は一般工業環境下でご使用ください。
• EU域内販売責任者は下記のとおりです｡
EU域内販売責任者 ： Mitsubishi Electric Europe B.V.
住所 ： Gothaer Str. 8， 40880 Ratingen， Germany
EMC指令に適合するための注意
アナログ特殊アダプタは､ヨーロッパ規格に準拠･適合しています。 ただし、 計測や制
御において、 精度を要求するばあいは､次の内容を実施されることをおすすめします。
アナログ製品は､ノイズに敏感な製品のため､取扱い方法に注意してください。 セ
ンサまたはアクチュエータの専用ケーブルを接続するばあいは､それらの機器メー
カの接続に関する要求に従ってください。
弊社は､シールド線を使用することを推奨します。 それ以外のEMC対策が実施され
ないばあいでもノイズ環境において誘導誤差が､±10%以内で使用できます。
として区
さらに､次のEMC対策を実施すると､本マニュアル記載の精度範囲程度に誘導誤差
を軽減する効果があります。
•
アナログケーブルは影響を受けやすいので､主回路線や高圧電線, 負荷線との近
接や束線は行わないでください。 ノイズやサージ誘導の影響を受けやすくなり
ます。 できるだけアナログケーブルごとに分離してください。
• ケーブルは､シールド線を使用してください。 シールド線のシールドを接地する
ばあい､ケーブルの片側のみ接地してください。
• アナログ値(AD変換後の値)をプログラムで使用するばあいは､平均値データを
使用してください。 EMCによる誘導誤差が制御に与える影響を軽減することが
できます。 シーケンスプログラム、 またはアナログ特殊アダプタの機能を使用す
ることで平均値データを得ることができます。
1. 製品概要
FX -4AD-TC-ADP形熱電対温度センサ入力アナログ特殊アダプタ(以下TC-ADPと略
3U
称)は､K, J型熱電対温度センサを接続し温度を4ch測定するための特殊アダプタです｡
シリー
3UC 1.1 同梱品の確認
下記製品および付属品が同梱されているか確認してください。
製品本体 FX -4AD-TC-ADP形熱電対温度センサ入力アナログ特殊アダプタ
3U
付属品 ユーザーズマニュアル(本書)

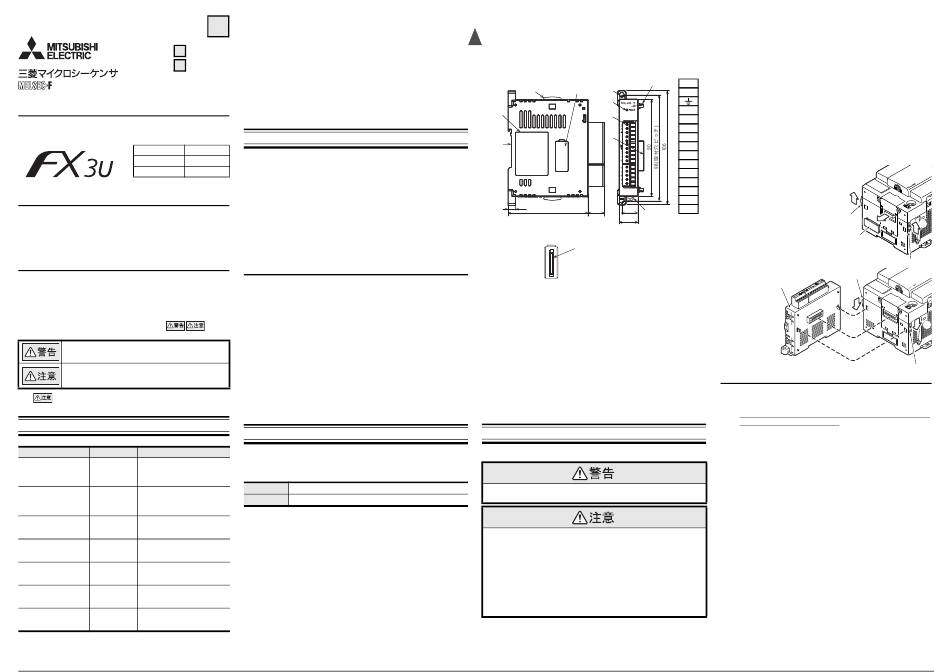

1.2 各部名称と外形寸法･端子配列
[10]
[5]
[3] [4]
[6]
[2]
[7]
[8]
[1]
7
74 15.5 15.1
[9]
17.6
[11]
特殊アダプタ
接続用コネクタ
質量 :約0.1kg
カバーを
外装色:マンセル0.08GY 7.64/0.81
取外した状態
DINレール幅:35mm
[1] DINレール取付け用溝(DINレール : DIN46277)
[2] ネームプレート
[3] 特殊アダプタ連結用フック:
本特殊アダプタの左側に特殊アダプタを連結するばあいに使用します。
[4] 特殊アダプタ接続用コネクタカバー :
本特殊アダプタの左側に特殊アダプタを接続するばあいは､カバーをはずします。
[5] 直接取付け用穴(2-φ4.5, 取付けネジ : M4ネジ) :
FX FX シーケンサと接続時は､使用しません。
3GC･ 3UC
[6] POWER LED(緑色) :
端子台｢24+｣, ｢24-｣にDC24V電源が正常に供給されているとき点灯します。
[7] 端子台(ヨーロッパ式) :
熱電対センサ入力 , K/J型切換え入力およびDC24V電源を配線します。
[8] 特殊アダプタ接続用コネクタ:
本特殊アダプタを基本ユニットまたは特殊アダプタに接続するときに使用します。
[9] DINレール取付け用フック
[10] 特殊アダプタ連結用ツメ
[11] 特殊アダプタ接続用コネクタ:
本特殊アダプタの左側に通信特殊アダプタまたはアナログ特殊アダプタを接続す
るときに使用します。
2. 取付け
取付け / 取外しの詳細は､使用する各シーケンサのユーザーズマニュアル [ ハードウェ
ア編]を参照してください。
取付け上の注意
• 取付け, 配線作業などを行うときは､必ず電源を外部にて全相共遮断してから
行ってください｡感電, 製品損傷の恐れがあります｡
取付け上の注意
• シーケンサ本体マニュアルに記載の一般仕様の環境で使用してください｡
ほこり, 油煙, 導電性ダスト, 腐食性ガス(潮風, Cl , H S, SO , NO
2 2 2
ガスのある場所､高温, 結露, 風雨にさらされる場所､振動, 衝撃がある場所で使用
しないでください｡
感電, 火災, 誤動作, 製品の損傷あるいは劣化の原因となることがあります｡
• ネジ穴加工や配線工事を行うときに､切粉や電線屑を本製品やシーケンサなどの
通風窓へ落とし込まないでください｡
火災, 故障, 誤動作の原因となります｡
• 製品の導電部には直接触らないでください。
誤動作,故障の原因となります。
• 特殊アダプタは所定のコネクタに確実に装着してください。
接触不良により誤動作の原因となることがあります。
2.1 シーケンサとの接続方法
シーケンサへの取付け方法を説明します。説明は､FX
24+
その他のシーケンサについては､接続する各シーケンサのユーザーズマニュアル
24-
[ハードウェア編]を参照してください。
手順
・
1) 電源をOFFにします。
・
基本ユニット, 特殊アダプタに接続しているケーブルをすべて取りはずします｡
J-type
DIN レールまたは直接 ( ネジ ) 取付けした基本ユニット , 特殊アダプタを取り
はずします。
J-type
2) 基本ユニットに機能拡張ボードを取付けてください。
L1+
機能拡張ボードの取付けについては､下記マニュアルを参照してください。
L1-
→FX シリーズユーザーズマニュアル [ハードウェア編]
3U
L2+
3) 機能拡張ボードの特殊アダプタ接続用コ
L2-
ネクタカバー (右図A)をはずします。
L3+
特殊アダプタに追加接続するばあいは､
機能拡張ボードを特殊アダプタに読み替
L3ｰ
えてください。
L4+
4) 基本ユニットの特殊アダプタ連結用フッ
L4-
ク(右図B)をスライドします。
特殊アダプタに追加接続するばあいは､
基本ユニットを特殊アダプタに読み替え
てください。 ( 以下の手順も同様に読み替
えてください｡)
5) 基 本 ユ ニ ッ ト
に 特 殊 ア ダ プ
C
タ(右図C)を右
図 の よ う に 接
続します。
6) 基 本 ユ ニ ッ ト
の 特 殊 ア ダ プ
タ 連 結 用 フ ッ
ク(右図B)をス
ライドさせ､特
殊アダプタ ( 右
図 C) を 固定 し
ます。
接続上の注意
高速入出力特殊アダプタとそれ以外の特殊アダプタを組み合わせて使用
するばあい､使用するすべての高速入出力特殊アダプタを取り付けた後に
それ以外の特殊アダプタを接続してください。
高速入出力特殊アダプタは､高速入出力特殊アダプタ以外の特殊アダプタ
の左側に接続することはできません。
など), 可燃性
2
シーケンサを例にしています。
3U
4)
3)
B
4)
A
B
B
6)
5)
6)
5)
5)
B
