Originalfassung
DE
BETRIEBSANLEITUNG
Übersetzung / Translation
EN
USER MANUAL
Edition: 27.06.2022 – Revision 00 – RaR – DE/EN
ZI-EWB150-100L
EAN: 9120039234717
ELEKTRISCHE SCHUBKARRE
ELECTRIC WHEELBARROW

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ZI-EWB150-100L and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Zipper Mowers ZI-EWB150-100L

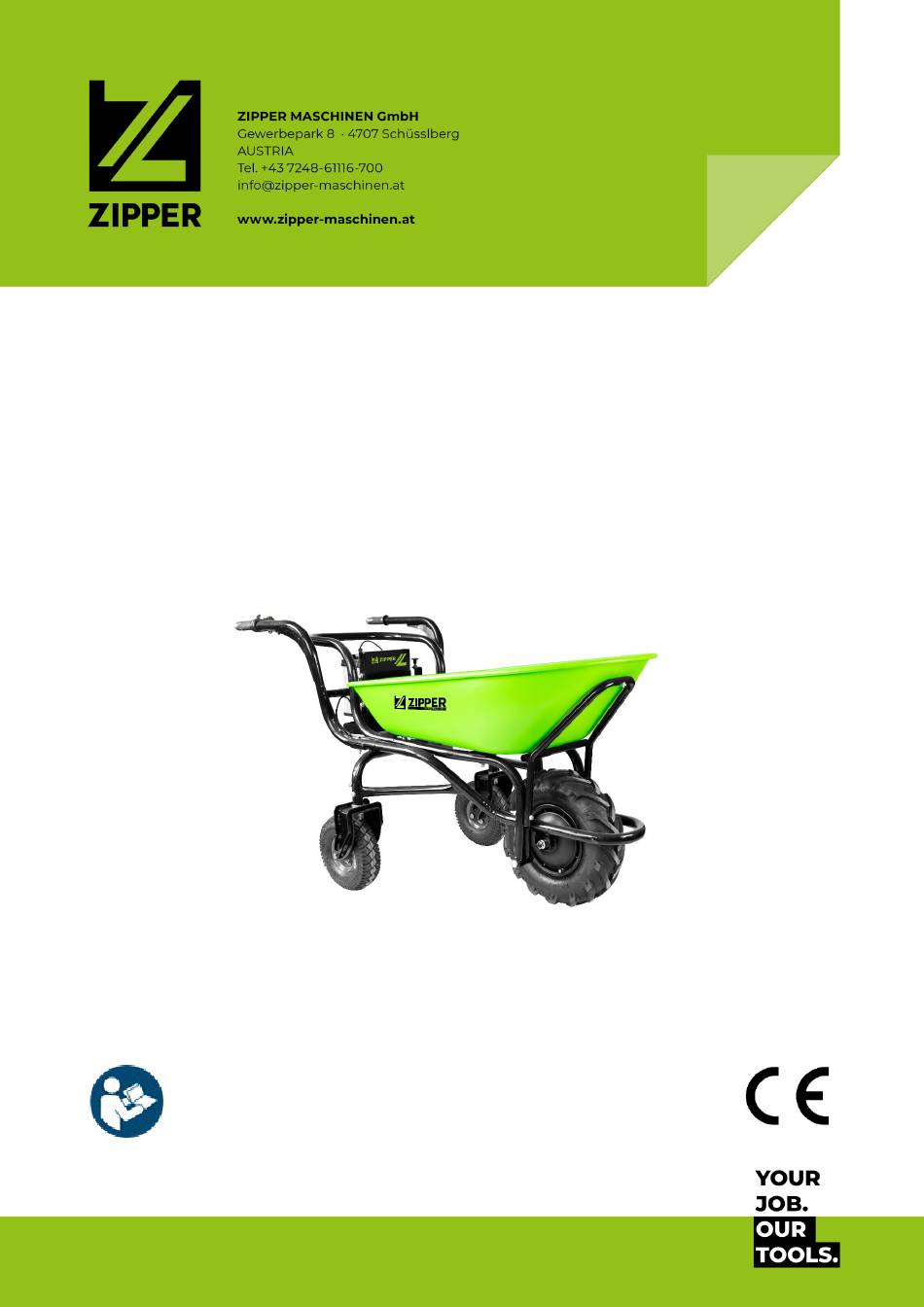

  • Page 1 Originalfassung BETRIEBSANLEITUNG ELEKTRISCHE SCHUBKARRE Übersetzung / Translation USER MANUAL ELECTRIC WHEELBARROW ZI-EWB150-100L EAN: 9120039234717 Edition: 27.06.2022 – Revision 00 – RaR – DE/EN...
  • Page 2: Table Of Contents

    TROUBLESHOOTING ERSATZTEILE / SPARE PARTS 16.1 Ersatzteilbestellung / Spare parts order ..............25 16.2 Explosionszeichnung / Exploding view ............... 26 EU KONFORMITÄTSERKLÄRUNG / CE-CERTIFICATE OF CONFORMITY GARANTIEERKLÄRUNG (DE) GUARANTEE TERMS (EN) PRODUKTBEOBACHTUNG | PRODUCT MONITORING ZIPPER MASCHINEN GmbH www.zipper-maschinen.at ZI-EWB150-100L...
  • Page 3: Sicherheitszeichen / Safety Signs

    Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder die entfernt wurden, sind umgehend zu erneuern! Warning signs and/or stickers on the machine which are illegible or have been removed must be replaced immediately! ZIPPER MASCHINEN GmbH www.zipper-maschinen.at ZI-EWB150-100L...
  • Page 4: Technik / Technics

    Tilt function Wahlschalter vor-rückwärts / Forward- Griff Kippmulde / handle tray backward selector switch Technische Daten / technical data ZI-EWB150-100l Akkuspannung / rated voltage 40 V DC Akkukapazität / battery capacity 6 Ah Akkulaufzeit [Std] / battery worktime [h]...
  • Page 5 Akkuspannung / rated voltage 40 V Akkukapazität / battery capacity 6 Ah Akkuenergie / battery power 240 Wh Gewicht AKKU / weight battery / 1,827 kg Dimension / dimension 180 x 106,5 x 76 mm ZIPPER MASCHINEN GmbH www.zipper-maschinen.at ZI-EWB150-100L...
  • Page 6 VORWORT (DE) Sehr geehrter Kunde! Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur sicheren Inbetriebnahme und Handhabung der elektrischen Schubkarre ZI-EWB150-100L, nachfolgend als "Maschine" bezeich- net. Die Anleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke an einem geeigneten, für Nutzer (Betreiber) leicht zugänglichen, vor Staub und Feuchtigkeit geschützten Ort auf, und legen Sie sie der Maschine bei, wenn...
  • Page 7: Sicherheit

    Verwendung dieser Maschine einschränken können! Legen Sie ihre persönliche Schutzausrüstung vor Arbeiten an der Maschine an. Arbeiten an elektrischen Bauteilen oder Betriebsmitteln dürfen nur von einer Elektrofachkraft durchge- führt oder unter Anleitung und Aufsicht einer Elektrofachkraft vorgenommen werden. ZIPPER MASCHINEN GmbH www.zipper-maschinen.at ZI-EWB150-100L...
  • Page 8: Allgemeine Sicherheitshinweise

    • Öffnen Sie niemals das Ladegerät. Im Falle einer Störung wenden Sie sich an eine Fachwerkstatt. • Verwenden Sie zum Aufladen des Akkus nur das Original Ladegerät. Bei Verwendung anderer Ladegeräte können Defekte auftreten oder ein Brand ausgelöst werden. AKKU: ZIPPER MASCHINEN GmbH www.zipper-maschinen.at ZI-EWB150-100L...
  • Page 9: Gefahrenhinweise

    Vermerken Sie sichtbare Transportschäden stets auf dem Lieferschein und überprüfen Sie die Ma- schine nach dem Auspacken umgehend auf Transportschäden bzw. auf fehlende oder beschädigte Teile. Melden Sie Beschädigungen der Maschine oder fehlende Teile umgehend Ihrem Händler bzw. der Spedition. ZIPPER MASCHINEN GmbH www.zipper-maschinen.at ZI-EWB150-100L...
  • Page 10: Zusammenbau

    Schrauben und Mutter. Schritt Montage Verstrebung mittels Schrauben und Mutter Schritt Montieren sie das Rad mit Motor und fixieren sie dieses am Rahmen. Schritt Griff von Kippmulde am Kipprahmen mittels Schrauben und Mutter wie abgebildet fixieren. ZIPPER MASCHINEN GmbH www.zipper-maschinen.at ZI-EWB150-100L...
  • Page 11 MONTAGE Schritt Stützräder wie abgebildet am Basis-rahmen fixieren. Schritt Handgriffe am Basisrahmen wie abgebildet fixieren. Schritt Verriegelungsmechanismus Kippmulde abgebildet montieren. Schritt Batteriebox mit Abdeckung am Basisrahmen wie abgebildet montieren ZIPPER MASCHINEN GmbH www.zipper-maschinen.at ZI-EWB150-100L...
  • Page 12: Betriebshinweise

    Vor sämtlichen Umrüstarbeiten bei der Maschine Akku entfernen! H I N WE I S • Den Akku niemals entfernen, während die Maschine läuft. • Bei längerer Stillstandszeit, Ausschalter drücken. Elektromotor nur bei ausreichender Akku-Ladung benutzen. • ZIPPER MASCHINEN GmbH www.zipper-maschinen.at ZI-EWB150-100L...
  • Page 13: Bedienung

    5. Ladezustand wird durch Drücken von Knopf (2) am Display (3) angezeigt Volt-Anzeige an der Batteriebox gibt Aufschluss über den Ladezustand. Anzeige bei 42 V Ladezustand 100% Anzeige bei 35 V Ladezustand ~50% Anzeige bei < 30 V Akku muss geladen werden. ZIPPER MASCHINEN GmbH www.zipper-maschinen.at ZI-EWB150-100L...
  • Page 14: Reinigung

    • Alle Komponenten getrennt in einem trockenen Raum bei nicht weniger als 0°C lagern (Opti- mum für AKKU zwischen 10-25°C). • Vor der Einlagerung den Akku vollständig aufladen. H I N WE I S • Bei längerem Stillstand jedoch spätestens nach drei Monat den AKKU aufladen. ZIPPER MASCHINEN GmbH www.zipper-maschinen.at ZI-EWB150-100L...
  • Page 15: Entsorgung

    H I N WE I S Sollten sie sich bei notwendigen Reparaturen nicht in der Lage fühlen diese ordnungsge- mäß zu verrichten, oder besitzen sie die vorgeschriebene Ausbildung dafür nicht, ziehen sie immer eine Fachwerkstätte zum Beheben des Problems hinzu. ZIPPER MASCHINEN GmbH www.zipper-maschinen.at ZI-EWB150-100L...
  • Page 16: Preface (En)

    This operating manual contains information and important notes for safe commissioning and handling of the electric wheelbarrow ZI-EWB150-100L, hereinafter referred to as "machine". The manual is an integral part of the machine and must not be removed. Keep it for later use in...
  • Page 17: Safety

    • Before start-up, check the machine for completeness and function. Only use the machine if the guards and other non-parting guards required for machining have been fitted, are in good oper- ating condition and have been properly maintained. ZIPPER MASCHINEN GmbH www.zipper-maschinen.at ZI-EWB150-100L...
  • Page 18: Special Safety Instructions For This Machine

    (plastic bag, box) or the contacts must be taped. • Never open the battery. 11.5 Hazard warnings Despite their intended use, certain residual risks remain. Due to the structure and construction of the machine, hazardous situations may occur when handling the machines: ZIPPER MASCHINEN GmbH www.zipper-maschinen.at ZI-EWB150-100L...
  • Page 19: Checking Delivery Content

    12.2 Assembly-steps N O TI C E Do not fully tighten all screws until assembly is complete. step Assemble the tilt frame to the base frame u- sing screws and nuts. ZIPPER MASCHINEN GmbH www.zipper-maschinen.at ZI-EWB150-100L...
  • Page 20 Assemble the wheel with motor and fix it to the frame. step Fasten handle of tray to tipping frame using bolts and nut as shown. step Attach the support wheels to the base frame as shown. ZIPPER MASCHINEN GmbH www.zipper-maschinen.at ZI-EWB150-100L...
  • Page 21 Assemble the trough on the tilt frame as shown and fix it with bolts and nuts. NOTE Optionally, a tubular frame EWB150-100LTR EWB150-100LTR can also be mounted next to the tray. ZIPPER MASCHINEN GmbH www.zipper-maschinen.at ZI-EWB150-100L...
  • Page 22: Operation Instructions

    • Never remove the battery while the machine is running • In case of longer standstill, press the shut-down button Use the electric motor only with sufficient battery charge • 13.2 Operation 13.2.1 Start electrical support Turn ON-Off-Switch (1) to Position „I“ ZIPPER MASCHINEN GmbH www.zipper-maschinen.at ZI-EWB150-100L...
  • Page 23: Machine Stopping / Parking

    Voltage display on battery box system indicates the status of the battery: Voltage display shows 42 V Battery capacity 100% Voltage display shows 35 V Battery capacity ~50% Voltage display shows < 30 V Please charge the battery (too less capacity left) ZIPPER MASCHINEN GmbH www.zipper-maschinen.at ZI-EWB150-100L...
  • Page 24: Cleaning

    If you buy a new machine or an equivalent device from your specialist dealer, he is obliged in certain countries to dispose of your old machine properly. ZIPPER MASCHINEN GmbH www.zipper-maschinen.at ZI-EWB150-100L...
  • Page 25: Ersatzteile / Spare Parts

    Always state the machine type, spare part number and designation. To prevent misunderstandings, we recommend that you add a copy of the spare parts drawing with the spare parts order, on which the re- quired spare parts are clearly marked, especially when not using the online-spare-part catalogue. ZIPPER MASCHINEN GmbH www.zipper-maschinen.at ZI-EWB150-100L...
  • Page 26: Explosionszeichnung / Exploding View

    (with motor controller) battery box support universal wheel dump frame lock below main frame Wheel & motor assy Tyre left below dump frame right below dump frame reinforce rib for below dump frame battery charger ZIPPER MASCHINEN GmbH www.zipper-maschinen.at ZI-EWB150-100L...
  • Page 27: Garantieerklärung (De)

    Reparatur zur Seite. Stellen Sie in diesem Fall eine unverbindliche Kostenanfrage per Mail an service@zipper-maschinen.at. • • oder nutzen Sie das Online Reklamations- bzw. Ersatzteilbestellformular, zur Verfügung gestellt auf unserer Homepage – Kategorie SERVICE/NEWS. ZIPPER MASCHINEN GmbH www.zipper-maschinen.at ZI-EWB150-100L...
  • Page 28: Guarantee Terms (En)

    Place your spare part/repair service cost inquiry by • to service@zipper-maschinen.at. Mail use the online complaint order formula provided on our homepage – category service/news. • ZIPPER MASCHINEN GmbH www.zipper-maschinen.at ZI-EWB150-100L...
  • Page 29: Produktbeobachtung | Product Monitoring

    V i e l e n D a n k f ü r I h r e M i t a r b e i t ! / T h a n k y o u f o r y o u r k i n d c o o p e r a t i o n ! Kontaktadresse / Contact address Z.I.P.P.E.R MASCHINEN GmbH AUSTRIA • 4707 Schlüsslberg • Gewerbepark 8 Tel +43 7248 61116 – 700 Fax +43 7248 61116 – 720 info@zipper-maschinen.at www.zipper-maschinen.at ZIPPER MASCHINEN GmbH www.zipper-maschinen.at ZI-EWB150-100L...
