PELLY
5-PIECE CHAT SET
PRODUCT NO. 188-0283-0
ASSEMBLY INSTRUCTIONS
HAVING TROUBLE?
TOLL-FREE:
IMPORTANT: Please read this manual carefully
before beginning assembly of this product.
Keep this manual for future reference.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PELLY 188-0283-0 and is the answer not in the manual?

Questions and answers

Related Manuals for Canvas PELLY 188-0283-0

Summary of Contents for Canvas PELLY 188-0283-0

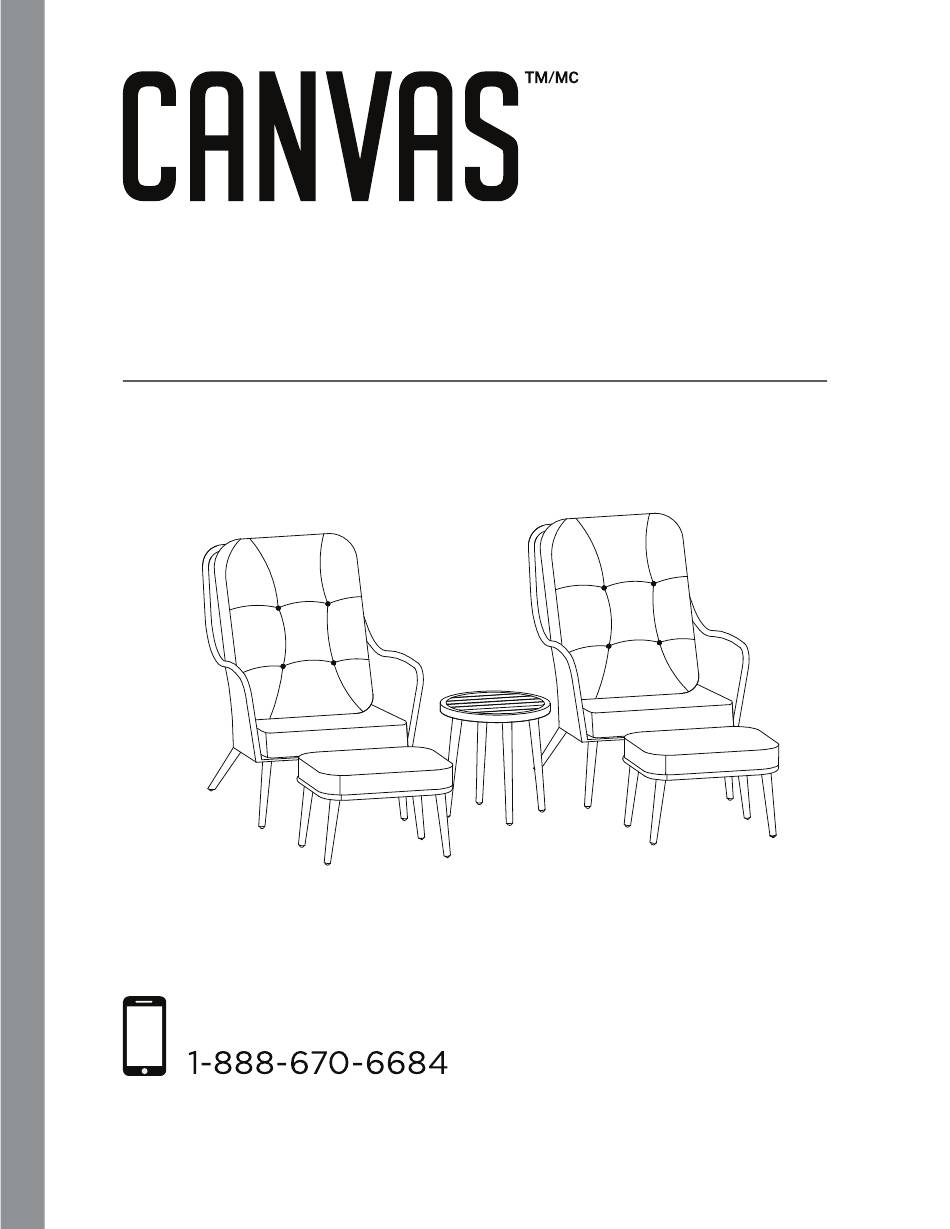

  • Page 1 PELLY 5-PIECE CHAT SET PRODUCT NO. 188-0283-0 ASSEMBLY INSTRUCTIONS HAVING TROUBLE? TOLL-FREE: IMPORTANT: Please read this manual carefully before beginning assembly of this product. Keep this manual for future reference.
  • Page 2 To the trend seekers and design mavens, CANVAS™ is the furniture and décor brand that helps you imagine and create a space you can be proud of. That’s because CANVAS™ made for real life and Canadian inspired. at canadiantire.ca to tell us about your using #myCANVASstyle.

  • Page 3: Table Of Contents

    TABLE OF CONTENTS Parts List Before You Begin Assembly Step-by-Step Guide Caring for Your Item Warranty WARNING! TO REDUCE THE RISK OF SERIOUS INJURY, READ THE FOLLOWING SAFETY INSTRUCTIONS BEFORE ASSEMBLING AND USING THE PRODUCT. Maximum Weight for Chair: 250 lb (113 kg) Maximum Weight for Ottoman: 250 lb (113 kg) Maximum Weight for Table: 55 lb (25 kg) Please read and understand this entire manual before attempting to assemble,...

  • Page 4: Parts List

    PARTS LIST ITEM DESCRIPTION THUMBNAIL QUANTITY Seat Frame Front Leg (Left) Front Leg (Right) Back Leg Back Cushion Seat Cushion Table Top Table Leg Ottoman Frame Ottoman Leg Ottoman Seat Cushion PELLY 5-PIECE CHAT SET...
  • Page 5 HARDWARE LIST ITEM DESCRIPTION THUMBNAIL QUANTITY M6x20 Combination Bolt and Washer Hex Key EXPANDED VIEW PELLY 5-PIECE CHAT SET...

  • Page 6: Before You Begin Assembly

    Place packing materials back in the box. Do not dispose of packaging materials until assembly is complete. READ EACH STEP CAREFULLY Make sure you understand each step. If you have any questions, contact CANVAS™ customer service at 1-888-670-6684 (toll-free). PELLY 5-PIECE CHAT SET...

  • Page 7: Step-By-Step Guide

    STEP-BY-STEP GUIDE STEP 1 Place the seat frame on a soft, flat surface as shown. Line up the bolt hole on the seat frame with the corresponding bolt hole on the front legs and back legs Insert M6x20 combination bolt and washer and lightly tighten the bolts using the hex key Do not completely tighten until all assembly is completed.
  • Page 8 STEP-BY-STEP GUIDE STEP 2 Ensure all bolts are securely tightened by using the hex key ; turn the chair to the upright position. Place the seat cushion and back cushion onto the chair as shown. NOTE : Repeat steps 1 and 2 to assemble the second chair. PELLY 5-PIECE CHAT SET...
  • Page 9 STEP-BY-STEP GUIDE STEP 3 Place the table top upside down on a soft, flat surface. Attach the table legs to the table top by lining up the bolt holes on the table with the corresponding bolt holes on the table leg Using M6x20 combination bolt and washer as shown, lightly tighten all bolts using the hex key...
  • Page 10 STEP-BY-STEP GUIDE STEP 4 Ensure all bolts are securely tightened by using hex key ; turn the table to the upright position. Your table is now ready to use. PELLY 5-PIECE CHAT SET...
  • Page 11 STEP-BY-STEP GUIDE STEP 5 Place the ottoman frame on a soft, flat surface. Attach the ottoman legs to the ottoman frame by lining up the bolt holes on the ottoman frame with the corresponding bolt holes on the ottoman legs Insert M6x20 combination bolt and washer and lightly tighten the bolts using the hex key...
  • Page 12 STEP-BY-STEP GUIDE STEP 6 Ensure all bolts are securely tightened by using the hex key ; turn the ottoman to the upright position. Place the ottoman seat cushion onto the ottoman frame , pull the button up from the support bar under the ottoman seat, then attach to the small loop on the side of ottoman seat cushion as shown.

  • Page 13: Caring For Your Item

    CARING FOR YOUR ITEM Check all bolts periodically for tightness. When required, tighten them again. Always keep children under close supervision while they are using or around this product. Never leave children unattended. Do not light any fires below or near the product. We recommend the use of furniture covers when not in use.

  • Page 14: Warranty

    1-YEAR LIMITED WARRANTY Y EAR ANNÉE This CANVAS product carries a one (1) year warranty against defects in workmanship and materials. Trileaf Distribution agrees to replace the defective product free of charge within the stated warranty period, when returned by the original purchaser with proof of purchase. This product is not guaranteed against wear or breakage due to misuse and/or abuse.
