Please visit our website for the most current instructions, assembly tips, report damage,
。
r request parts. www.walkeredison.com
Veuillez visiter notre site Web pour les instructions les plus récentes, des conseils de montage, pour
signaler des dommages ou demander des pièces : www.walkeredison.com
。
c
PY『ight ©20俑， by Walker Edison Furniture Co., LLC. All rights reserved.
Walker®
Edison

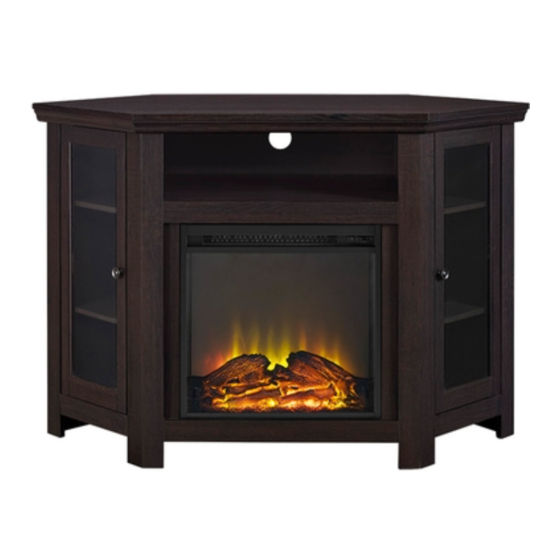

Item # : W48FPCR
Article N° : W48FPCR
Assembly Instructions
Instructions de montage
Revised 04/03/2018
P.1

Advertisement

loading

Related Manuals for Walker Edison W48FPCR

Summary of Contents for Walker Edison W48FPCR

  • Page 1 Veuillez visiter notre site Web pour les instructions les plus récentes, des conseils de montage, pour signaler des dommages ou demander des pièces : www.walkeredison.com Revised 04/03/2018 。 PY『ight ©20俑， by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 2 Instructions de montage générales Assurez-vous de disposer de toutes les pièces et de tout le matériel avant de commencer le montage. Suivez attentivement chaque étape pour vous assurer du montage adéquat de ce produit. III. Il est recommandé d’être deux pour faciliter le montage de ce produit. Les trois principaux types de matériels utilisés pour monter ce produit sont des goujons en bois, des vis et des boulons.

  • Page 3: Liste Des Pièces

    Liste des pièces...
  • Page 4 Chevilles en bois Chevilles en bois Boulons came Boulons came Boulons came Butoir de porte Poignée Poignée Boulon de poignée Pièce métallique Charnière de porte Boulon de poignée Charnière de porte Prise en plastique Goupilles de support d’étagère Coins en plastique Clé...
  • Page 5 Pour le montage de l’option A, veuillez vous référer aux étapes 19A-22A) Option B (The handle ) To assemble this option refe「to step 198-228 (La poignée) Pour le montage de l’option B, veuillez vous référer aux étapes 19B-22B) 。 PY『ight ©20俑， by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 6 Étape 1 Insert the cam bolts (C) and door stopper (F) into the top panel (1) by using screws (G). Insert the wooden dowel (A) to the bottom panel (2). Insérez les boulons de came (C) et le boutoir de porte (F) dans le panneau supérieur (1) à l’aide des vis (G). Insérez la cheville en bois (A) dans le panneau latéral (2).
  • Page 7 Étape 3 Insert the wooden dowel (A) into the side panel (3,4,6,7). Insert the cam bolts (C) into the side panel (3,4,6,7) and front panel (8)(9). Insérez la cheville en bois (A) dans le panneau latéral (3,4,6,7). Insérez les boulons en came (C) dans le panneau central (3,4,6,7) et le panneau avant (8)(9). Étape 4 Attach the side panel (3)(4) to the bottom panel (5) and secure it with the cam locks (D).
  • Page 8 Étape 5 Attach the bottom panel (2) to the side panel (3)(4) and secure it with screw (H) and wrench (W). Assemblez le panneau inférieur (2) au panneau latéral (3)(4) et sécurisez-le à l’aide des vis (H) et de la clé (W). Étape 6 Attach the support slats (12) to the front panel (10)(11) and secure it by using screw (S).
  • Page 9 Étape 7 Attach the front panel (10)(11) to the side panel (3)(4) and secure it by using cam locks (D). Fixez le panneau avant (10)(11) au panneau latéral (3)(4) et sécurisez-le à l’aide des cames de soutien (D). Étape 8 Attach the front panel (13)(15)(16) to the bottom panel (2) and middle panel (5) by using cam locks (D).
  • Page 10 Étape 9 Attach the front panel (8)(9) to the side panel (6)(7) and secure it by using cam locks (E). Fixez le panneau avant (8)(9) au panneau latéral (6)(7) et sécurisez-le à l’aide des cames de soutien (E). Étape 10 Attach the side panel (8)(9) to the bottom panel (2) and secure it by using cam locks (D).
  • Page 11 Étape 11 Attach the side panel (6)(7) to the bottom panel (2) and secure it by using screw (H) and wrench (W). Insert the back panel (21) into the slot of side panel (6)(7). Assemblez le panneau latéral (6)(7) au panneau inférieur (2) et sécurisez-le à l’aide des vis (H) et de la clé...
  • Page 12 Étape 13 Secure the back panel (14) by using the plastic wedge (T) and screw (U).Put the fireplace insert (Z) carefully into the stand and secure it by using screw (V). Sécurisez le panneau arrière (14) en utilisant le coin en plastique (T) et les vis (U). Placez soigneusement l’insertion pour foyer (Z) dans le support et sécurisez-la à...
  • Page 13 Étape 15 Be sure the fire place insert is positioned all the way forward in place.Use screw (AA) to secure the L-shape bracket (BB) to the side panels (4). Position the adjustable L-bracket to hold the Fireplace insert in place. Étape 16 Be sure the fire place insert is positioned all the way forward in place.Use screw (AA) to secure the L-shape bracket (BB) to the side panels (3).
  • Page 14 Étape 17 Insert the shelf support pin (R) into the stand and place the shelf (17)(18) on top. Insérez la goupille de soutien de l’étagère (R) dans le support et placez la tablette (17)(18) sur le dessus. Étape 18 Insert the plastic pivot (Q) as shown as the diagram. Insérez la prise en plastique (Q) tel qu’illustré...
  • Page 15 Étape 19A Attach the metal piece (M) to the glass doors (19)(20) and secure it by using screw (J). Attach the door knob (K) to the glass doors (19)(20) and secure it by using knob bolt (L). Fixez la pièce métallique (M) dans les portes en verre (19)(20) et sécurisez-la à l’aide des vis (J). Fixez la poignée de porte (K) aux portes en verre (19)(20) et sécurisez-la à...
  • Page 16 Étape 21A Insert the door hinge (P)(N) into the plastic pivot (Q). Insert the doors (19)(20) as shown in diagram and secure it with screw (J). Insérez la charnière de porte (P)(N) dans la prise en plastique (Q). Insérez les portes (19)(20) telles qu’illustrées sur le diagramme et sécurisez-les à l’aide des vis (J). Étape 22A OPTION A Final...
  • Page 17 Attach the metal piece (M) to the glass doors (19)(20) and secure it by using screw (J). Attach the door handle ( I ) to the glass doors (19)(20) and secure it by using handle bolt (O). Attach the door hinge (P)(N) to the glass doors (19)(20) and secure it by using screw (J).
  • Page 18 Insert the door hinge (P)(N) into the plastic pivot (Q). Insert the doors (19)(20) as shown in diagram and secure it with screw (J). OPTION B Final...
