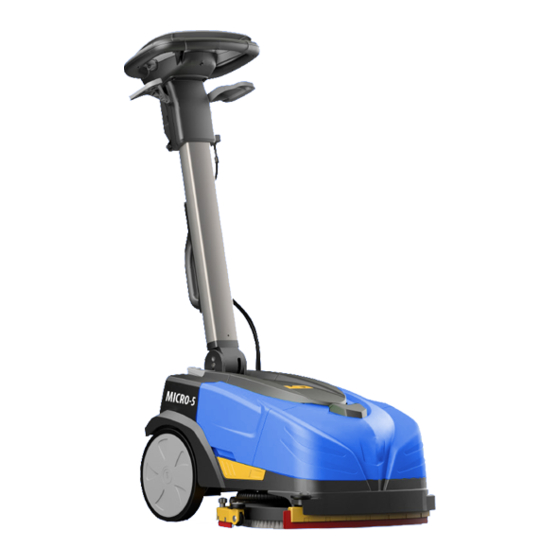

Micro scrubber dryer
Hide thumbs Also See for Micro-5:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Operations Manual
Manuel d'opérations
Micro-5
Micro Scrubber Dryer / Autolaveuse micro
19376
Serial Number / Numéro de série :
Date of Purchase / Date d'achat :
Distributor Name / Nom du distributeur :
Date of Issue / Date d'émission : 2023-01
