Mise en marche rapide

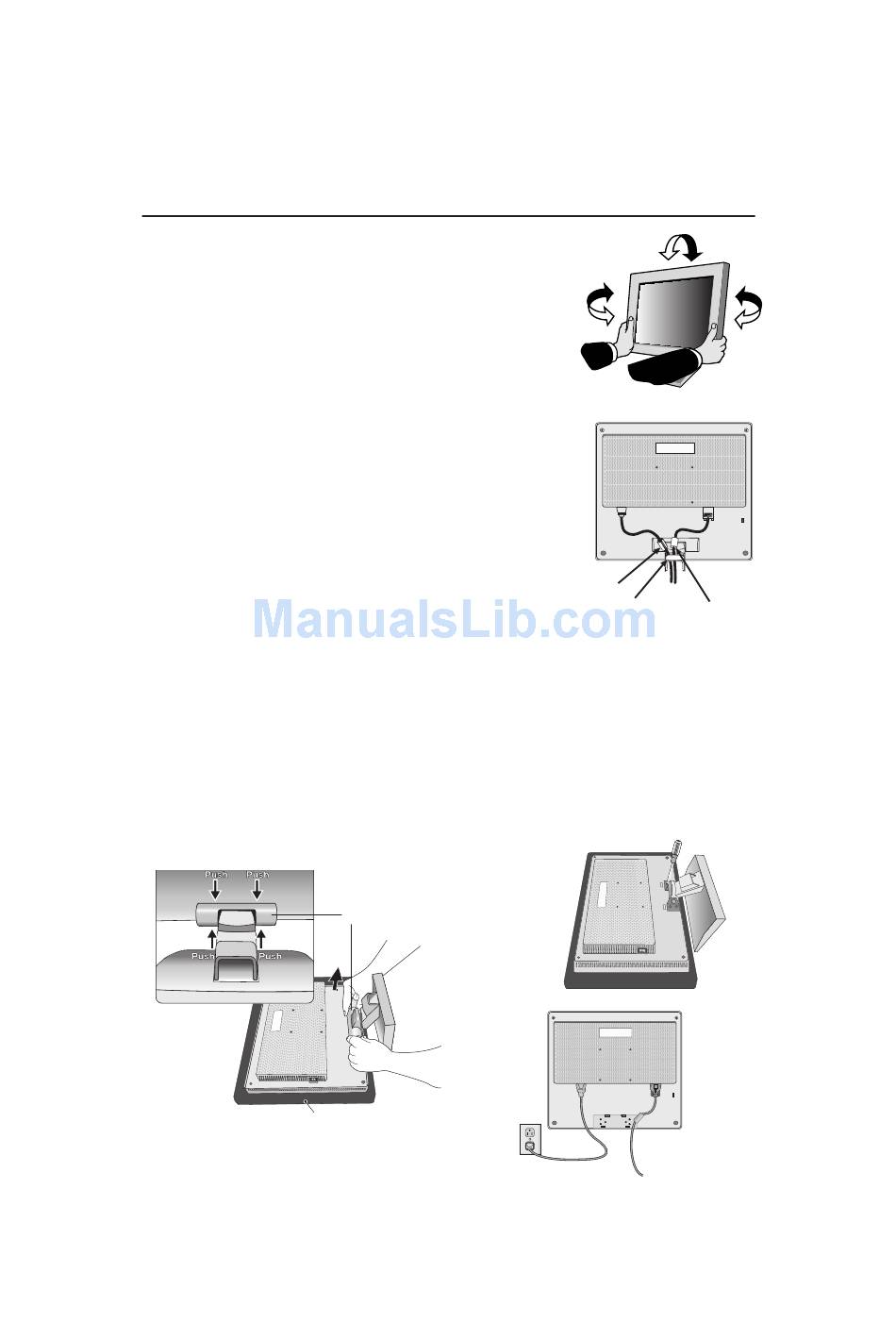

Incliner et pivoter
Attrapez des deux mains l'écran du moniteur par les deux côtés
et réglez l'inclinaison et l'orientation selon votre goût (Figure TS.1).
Mise en place des cables pour l'inclinaison/le pivot
S'ils ne sont pas installés correctement, les cables de connexion
peuvent être endommagés pendant l'inclinaison ou le pivot.
Afin d'assurer une bonne mise en place procédez de la façon
suivante:
1. Lors de l'ajustement des cables de connexion, vérifiez
que le taquet et l'anneau de ferrite se situent audessus
du couvercle de protection des cables (Figure TS.2).
2. Testez doucement la fonction inclinaison/pivot en vous
assurant qu'il n'y a pas de tension sur les cables.
Enlever le support du moniteur pour
le montage
Pour préparer le moniteur à différents types de montage :
1. Déconnectez tous les câbles.
2. Placez le moniteur la face vers le bas sur une surface non
abrasive (Figure R.1).
3. Enlevez la protection de la charnière (Figure R.1).
4. Retirez les 4 vis connectant le moniteur au socle et soulevez le
socle pour l'ôter (Figure R.2). Vous pouvëz à présent modifier le montage du moniteur.
5. Connectez les AC attachent avec une corde et câble du signal au dos du moniteur
(Figure R.3).
6. Inversez la marche à suivre pour réinstaller le support.
NOTA : Utilisez uniquerment une méthode de montage compatible
NOTA : Prenez des précautions pour ôter le support du moniteur.
Non surface abrasif
Figure R.1
Charnière
Figure R.2
couvre
25
(suite)
Figure TS.1
Taquet
Couvercle de
Anneau de ferrite
protection des cables
Figure TS.2
VESA.
Figure R.3
