Summary of Contents for TEM THT Series
-
Page 2: Table Of Contents
İÇİNDEKİLER / CONTENT TÜRKÇE ..........................- 1 - ÖZELLİKLER ........................- 1 - TERAZİNİN YAPISI ....................... - 2 - MONTAJ UYARILARI, GENEL UYARILAR ................. - 4 - İLK ÇALIŞTIRMA, KALİBRASYON ..................- 4 - AĞIRLIK BİRİMİNİN VEYA ÇALIŞMA MODUNUN DEĞİŞTİRİLMESİ... -
Page 3: Türkçe
TÜRKÇE ÖZELLİKLER Büyük LCD gösterge Hızlı tartım Kolay kullanım, doğrudan tartım Dara, sıfırlama, toplama fonksiyonları RS232 çıkışı - 1 -... -
Page 4: Terazi̇ni̇n Yapisi

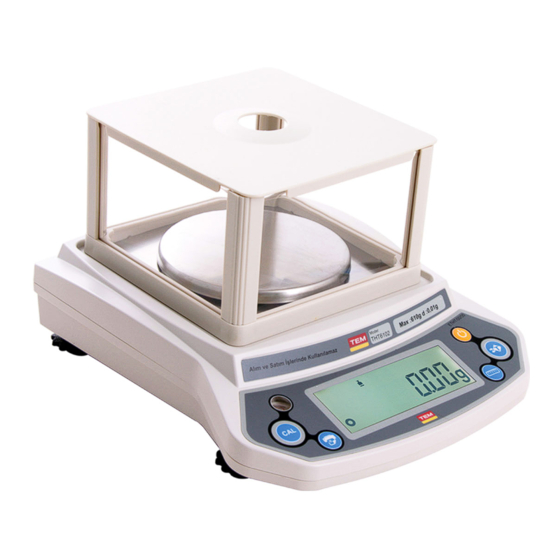

TERAZİNİN YAPISI Dış görünüş: Kefe Üst Kasa Kasa Model, terazisi Gösterge çeker ayarı RS232 çıkışı Plaka Güç girişi - 2 -... - Page 5 Tuşlar ve gösterge: Su terazisi Aç/Kapa Dara Kalibrasyon Yazıcı Gösterge İşareti Anlamı gram carat pound ounce Parça Sayma Modu Yüzde Modu Denge İndikatörü --End-- Kalibrasyon bitti Err--0 Kalibrasyonda “0” hatası Err--1 Maksimum çekerden fazla yüklenmiş. Okunabilir değerin altında yüklenmiş …….. Veri işleniyor - 3 -...
-
Page 6: Montaj Uyarilari, Genel Uyarilar
MONTAJ UYARILARI, GENEL UYARILAR Tartı aleti, ambalajından çıkartıldıktan sonra dikkatlice montajı yapılır. Yere paralel, sarsıntısız, terazinin kefesinin hava cereyanına maruz kalmayacağı bir yere yerleştirilir. Açık bir pencere veya kapının bile hava cereyanına neden olabileceği hesaba katılmalıdır. Tart aleti, doğrudan güneş altında kalmamalıdır. Herhangi bir ısıtıcının veya klimanın hemen yakınına konulmamalıdır. -
Page 7: Ağirlik Bi̇ri̇mi̇ni̇n Veya Çalişma Modunun Deği̇şti̇ri̇lmesi̇
Kalibrasyon ağırlığını kefeden kaldırın. Tartı aleti kullanıma hazırdır. Göstergede “0.0” değeri görünür. AĞIRLIK BİRİMİNİN veya ÇALIŞMA MODUNUN DEĞİŞTİRİLMESİ Tartı aletinde 4 ayrı ağırlık birimini veya 2 ayrı çalışma modunu seçme imkanı vardır. İşaret İsim Çevrim tuşuna basarak sırayla ağırlık birimleri ve Gram çalışma modları... -
Page 8: Parça Sayma Modu
PARÇA SAYMA MODU Standart ağırlığa sahip parçaları saymak için bu mod kullanılır. Parçaları sayabilmek için önce örnek almak gerekir: ÖRNEK ALMA: T tuşuna basılır. Göstergede “0.0” görünür. tuşuna parça sayma moduna ( ) geçene kadar basılır. Kefeye 10 örnek konur. ... -
Page 9: Ayarlar
AYARLAR PARAMETRE AYAR TABLOSU: Fonksiyon Ayar Anlamı C1-0 C1：Parça sayımı için örnek değeri C1-1 C1-2 C1-3 C1-4 1000 C2 ： Gösterge aydınlatması C2-0 Otomatik ayarı C2-1 Sürekli açık C2-2 Sürekli kapalı C3-0 C3：“0” denge şartı minimum gösterim aralığı C3-1 C3-2 C3-3 C3-4 C3-5... -
Page 10: Rs232 Çikişi
tuşu ile (YAZICI) sağdaki sayı değiştirilir. Göstergede “Cx-y” şeklinde yapılan değişiklikler görülür. İstenilen değerler tabloya göre ayarlandıktan sonra T tuşu ile yapılan değişiklikler kaydedilir. RS232 ÇIKIŞI Özellikler: Baud Rate : (Bakınız Parametre ayar tablosu C4 değeri) Start bit ... -
Page 11: Tekni̇k Özelli̇kler
KOMUT VERİLERİ (GİRİŞ): LF [On/Off] komutu. Aç/Kapa tuşu ile aynı görevi görür. (4F 0D 0A); ＜ ＞＜ ＞＜ ＞ LF [DARA] komutu. T tuşu ile aynı görevi görür. (54 0D 0A); ＜ ＞＜ ＞＜ ＞ LF [CAL] komutu. CAL tuşu ile aynı görevi görür. (43 0D 0A); ＜... -
Page 12: English
ENGLISH INTRODUCTION Super large LCD screen display, it is clear and easy to be read Fast weighing, the speed of weighing is from 10 times to 30 or 40 times faster than general mechanical balance It is easy to operate, weigh directly ... - Page 13 Keyboard and display: Level Indicator ON/OFF Tare Calibration Print Mode Display Sign Meaning gram carat pound ounce piece counting mode percentage mode stable indicator --End-- calibration is ended Err--0 when calibration is “0” error Err--1 over the capacity under the readability ……..
-
Page 14: Care And Maintenance, Environmental Requirements
CARE AND MAINTENANCE, ENVIRONMENTAL REQUIREMENTS Put the balance on a stable and fixed operating platform The operating platform should not be affected by excessive air flow caused by open window or a door The operating platform should not be affected by vibration. Four corners of the room are affected by vibration very little, perfect for setting up the operating platform;... -
Page 15: Weighing Unit Exchange
WEIGHING UNIT EXCHANGE There are 4 types of weighing units and 2 types of weighing modes available to choose İşaret İsim Çevrim Press key to change from one to another. Gram Order: Ounce 28.3495231g Unit : Gram Penny weight 1.55517384g ... -
Page 16: Percentage Weighing Mode
PERCENTAGE WEIGHING MODE Press TARE key T, “0.0g” is displayed Press MODE key to chose percentage weighing mode (%) Put the reference weight or sample on the pan Press CAL key, “100.00” is displayed Remove reference weight or sample, “0.00” (0.00%) is displayed ... -
Page 17: Rs232 Interface
Parameter Setting Adjusting Method: Press key more than 3 second All LCD segments are displayed. Release and press again key. Display “C1-0” or similar. Change left number with key, right number with key. After setting all the parameters, press TARE key T to save the settings and go back to weighing status. -
Page 18: Technical Specifications
① ＜O＞ ＜CR＞ ＜LF＞ [On/Off] command. It has the same function as comparator’s [On/Off] key (4F 0D 0A); ② ＜T＞ ＜CR＞ ＜LF＞TARE command. It has the same function as comparator’s TARE key (54 0D 0A); ③ ＜C＞ ＜CR＞ ＜LF＞ CAL command. It has the same function as comparator’s CAL key (43 0D 0A);... - Page 19 GARANTi ŞARTLARI Garanti süresi malın teslim tarihinden itibaren 2 YIL dır. Malın bütün parçaları dahil olmak üzere firmamız tarafından garanti kapsamındadır. Malın arızalanması durumunda, tamirde geçen süre garanti süresine eklenir. Malın tamir süresi en fazla 30 iş günüdür.
- Page 20 1.Yol H7 Parsel Orhanlı 34956 Tuzla İSTANBUL/TURKEY : 0 216 3942525 İMZA / KAŞE : Telefonu Faksı : 0 216 3948382 Malın Markası : TEM Cinsi/Modeli : ......Bandrol ve Seri No : ......Teslim Tarihi ve Yeri : ......Garanti Süresi : 2 Yıl...
