BLACK RED WHITE KENTAKI S320-0106 Quick Start Manual

RUS
Настоящая "Инструкция по сборке" распространяется на изделие
« KENTAKI », и содержит указания, необходимые для правильной и безопасной сборки и эксплуатации изделия.
1 Назначение изделия
1.1 Изделия, входящие в состав набора мебели «
помещениях с относительной влажностью воздуха от 45 до 70%.
1.2 Изделия набора гармонично вписываются в интерьер помещения и создают ощущение уюта и комфорта.
2 Габаритные размеры
ШИРИНА: 644 мм, ВЫСОТА: 1094 мм, ГЛУБИНА: 444 мм
3 Комплектность изделия
Код
детали
Панель ящика
1 S320-0106
Панель ящика
S320-006
2 S320-142 Стенка боковая левая
Стенка боковая правая
3 S320-143
4 S320-229 Щит верхний
Щит нижний
5 S320-230
6 S320-412 Цоколь
Нога левая
7 S320-539
8 S320-540 Нога правая
9 S320-926 Стенка задняя склеенная
10 S320-927 Дно ящика
17 S320-569 Стенка левая ящика
Стенка правая ящика
18 S320-570
21 S320-5541 Стенка задняя ящика
Фиксатор дна ящика
20 S320-5546
15 - Комплект фурнитуры
1. Вскрыть упаковку, аккуратно разложить детали на ровной поверхности.
2. В отверстия Ø8 мм на верхних и нижних кромках стенок боковых 2, 3, на торцевых кромках цоколя 6 вбить деревянные шканты f1
(см. рис. 1).
ВНИМАНИЕ! В случае, если шкант выступает из отверстия более, чем на 10 мм, его необходимо укоротить, т.к. возможно
повреждение деталей.
3. В отверстия Ø15 мм на внутренних поверхностях стенок боковых 2, 3, на нижней поверхности цоколя 6 вставить стяжки
эксцентриковые r1 (см. рис. 2, 3).
4. В отверстия Ø5 мм на внутренних поверхностях стенок боковых 2, 3 прикрутить еврошурупами е3 направляющие w5\CL, w5\CR
(см. рис. 1).
5. В отверстия Ø5 мм на нижней поверхности щита верхнего 4, внутренних поверхностях стенок боковых 2, 3 вкрутить винты стяжки
r42 (см. рис. 1, 3).
6. Соединить детали 2, 3, 6 при помощи шкантов f1 и стяжек эксцентриковых r1. Затянуть стяжки эксцентриковые r1 с помощью
ключа z1 (см. рис. 2).
7. К стенкам боковым 2, 3 присоединить щит верхний 4 при помощи шкантов f1 и стяжек эксцентриковых r1. Затянуть стяжки
эксцентриковые r1 с помощью ключа z1. Стяжки эксцентриковые на стенках боковых 2, 3 с фасадной стороны закрыть заглушками
s2 (см. рис. 3).
8. К стенкам боковым 2, 3 прикрутить щит нижний 5 конформатами е8 при помощи ключа z1 (см. рис. 3).
9. Прикрутить ноги 7, 8 к щиту нижнему 5 конформатами е26 при помощи ключа z1 (см. рис. 4).
10. Положить корпус изделия фасадными кромками вниз на ровную поверхность и выровнять его, измеряя рулеткой расстояние
между противоположными углами по диагонали. Расстояния должны быть равными (см. рис. 4).
11. Закрепить стенку заднюю склеенную 9 к корпусу изделия гвоздями l1 с шагом 80-120 мм (см. рис. 4).
12. Установить изделие на опоры.
13. В отверстия Ø8 мм на передних кромках стенок боковых ящиков 17, 18 вбить деревянные шканты f1 (см. рис. 5).
Республика Беларусь, г. Брест, ул. Янки Купалы, 1В-1, каб.216
Инструкция по сборке.
Набор мебели «KENTAKI»

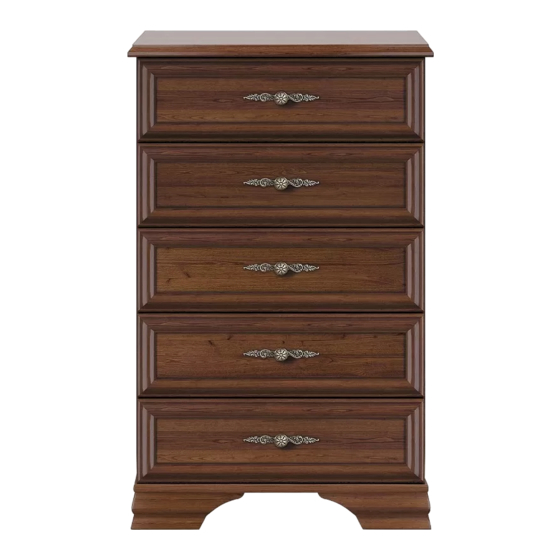

Комод S320-KOM5S
KENTAKI
596x188х20
.idw
596x188х19
964x403х16
964x403х16
640x436х28
612x425х22
568x64х16
441x180х80
441x180х80
1008х595х2,5
526х398х2,5
400х120х16
400х120х16
511х120х16
383х60х12
4 Последовательность сборки
Дата изготовления
_________________
Дата продажи
_________________
ИООО "БРВ-Брест"
тел/факс (+375162) 27-89-04
Комод S320-KOM5S,
», предназначены для оборудования интерьера жилых комнат в
Таблица 1
3/3
5
3/3
5
1/3
1
1/3
1
1/3
1
1/3
1
1/3
1
2/3
1
2/3
1
1/3
1
1/3
5
1/3
5
1/3
5
1/3
5
1/3
5
2/3
1
-
Штамп ОТК
_________________
Штамп магазина
_________________
входящее в состав набора мебели
Цвет: Каштан
Цвет: Белый
