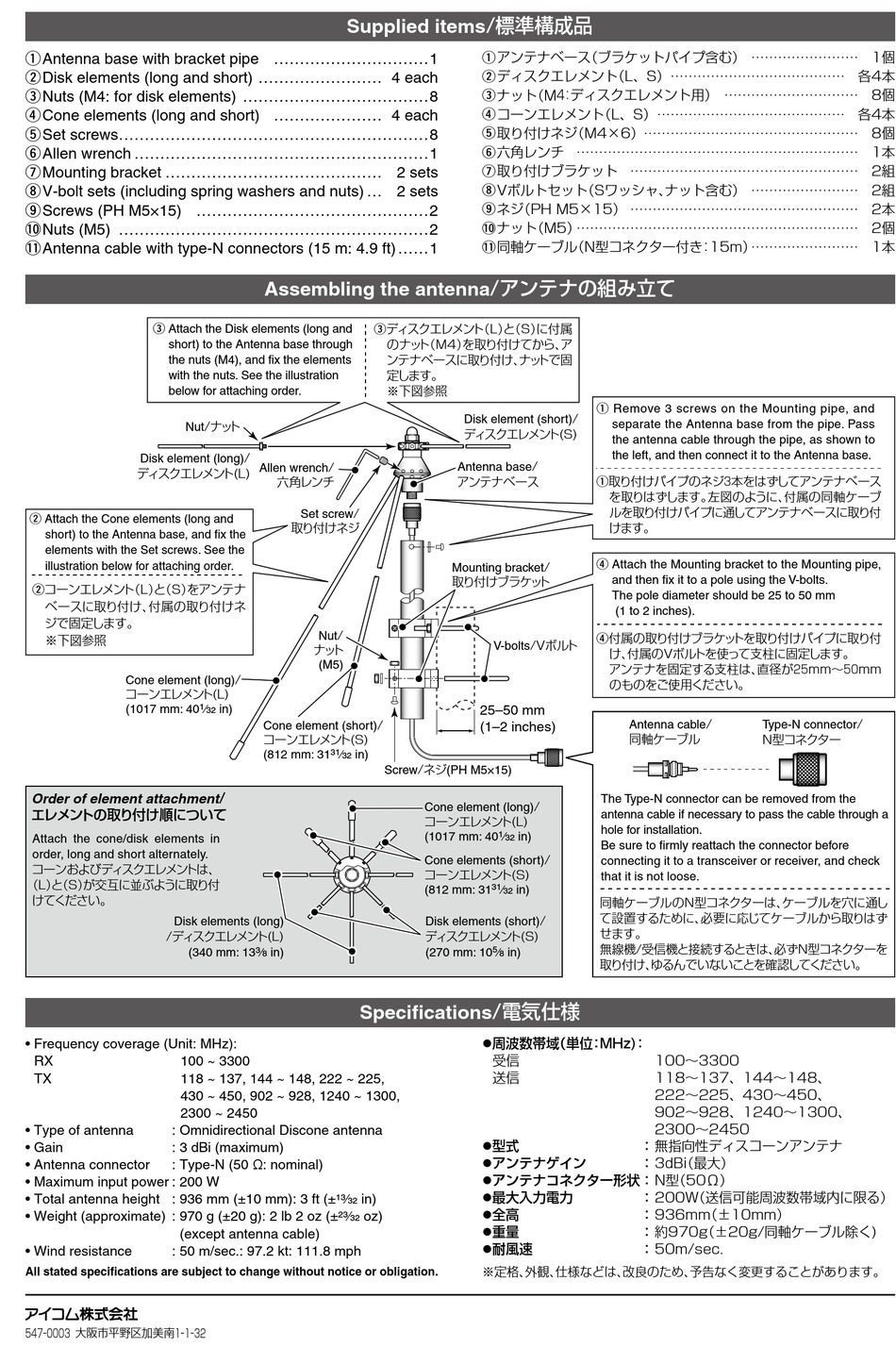

Icom AH-8000 Instructions page 2

q Antenna base with bracket pipe ����������1
w Disk elements (long and short) �������� 4 each
e Nuts (M4: for disk elements) ������������8
r Cone elements (long and short) ������� 4 each
t Set screws ��������������������8
y Allen wrench �������������������1
u Mounting bracket �������������� 2 sets
i V-bolt sets (including spring washers and nuts) � 2 sets
o Screws (PH M5×15) ���������������2
!0 Nuts (M5) ��������������������2
!1 Antenna cable with type-N connectors (15 m: 4.9 ft) ��1
e Attach the Disk elements (long and
short) to the Antenna base through
the nuts (M4), and fix the elements
with the nuts. See the illustration
below for attaching order.
Nut/ナッ ト
Disk element (long) /
ディスクエレメン ト(L)
w Attach the Cone elements (long and
short) to the Antenna base, and fix the
elements with the Set screw . See the
illustration below for attaching order.
wコーンエレメン ト （L） と （S） をアンテナ
ベースに取り付け、 付属の取り付けネ
ジで固定します。
※下図参照
Cone element (long)/
コーンエレメン ト(L)
1
(1017 mm: 40
Order of element attachment/
エレメン トの取り付け順について
Attach the cone/disk elements in
order, long and short alternately.
コーンおよびディスクエレメン トは、
（L） と （S） が交互に並ぶように取り付
けてください。
Disk elements (long)
/ディスクエレメン ト(L)
(340 mm: 13
• Frequency coverage (Unit: MHz):
RX 100 ~ 3300
TX 118 ~ 137, 144 ~ 148, 222 ~ 225,
430 ~ 450, 902 ~ 928, 1240 ~ 1300,
2300 ~ 2450
• Type of antenna : Omnidirectional Discone antenna
• Gain
: 3 dBi (maximum)
: Type-N (50 Ω: nominal)
• Antenna connector
• Maximum input power: 200 W
• Total antenna height : 936 mm (±10 mm): 3 ft (±
• Weight (approximate) : 970 g (±20 g): 2 lb 2 oz (±
(except antenna cable)
• Wind resistance : 50 m/sec.: 97.2 kt: 111.8 mph
All stated specifications are subject to change without notice or obligation.
547ｰ0003 1ｰ1ｰ32
大阪市平野区加美南
Supplied items/標準構成品
Assembling the antenna/アンテナの組み立て
eディスクエレメン ト （L） と （S） に付属
Allen wrench/
六角レンチ
Set screw/
取り付けネジ
Nut/
ナッ ト
(M5)
⁄ in)
32
Cone element (short)/
コーンエレメン ト(S)
31 ⁄ in)
(812 mm: 31
32
3 ⁄ in)
8
Specifications/電気仕様
⁄ in)
13
32
⁄ oz)
23
32
q ア ンテナベース （ブラケットパイプ含む）  �������� 1個
w デ ィスクエレメント （L、S）  ������������� 各4本
e ナ ット （M4： ディスクエレメント用）  ���������� 8個
r コ ーンエレメント （L、S）  �������������� 各4本
t 取 り付けネジ （M4×6）  ���������������� 8個
y 六 角レンチ ��������������������� 1本
u 取 り付けブラケット ����������������� 2組
i V ボルトセット （Sワッシャ、 ナット含む）  �������� 2組
o ネ ジ （PHM5×15）  ����������������� 2本
!0  ナ ット （M5） ��������������������� 2個
!1  同 軸ケーブル （N型コネクター付き ： 15m）  �������� 1本
のナッ ト （M4） を取り付けてから、 ア
ンテナベースに取り付け、 ナッ トで固
定します。
※下図参照
Disk element (short)/
ディスクエレメン ト(S)
Antenna base/
アンテナベース
Mounting bracket/
取り付けブラケッ ト
V-bolts/Vボル ト
25–50 mm
(1–2 inches)
Screw/ネジ(PH M5×15)
Cone element (long)/
コーンエレメン ト(L)
1
(1017 mm: 40 ⁄ in)
32
Cone elements (short)/
コーンエレメン ト(S)
(812 mm: 31 31 ⁄ in)
32
Disk elements (short)/
ディスクエレメン ト(S)
(270 mm: 10 5 ⁄ in)
8
周波数帯域 （単位 ： MHz) ：
 受信
 送信
型式
アンテナゲイン
アンテナコネクター形状 ： N型 （50Ω）
最大入力電力
全高
重量
耐風速
※定格、 外観、 仕様などは、 改良のため、 予告なく変更することがあります。
q Remove 3 screws on the Mounting pipe, and
separate the Antenna base from the pipe. Pass
the antenna cable through the pipe, as shown to
the left, and then connect it to the Antenna base.
q取り付けパイプのネジ3本をはずしてアンテナベース
を取りはずします。 左図のように、 付属の同軸ケーブ
ルを取り付けパイプに通してアンテナベースに取り付
けます。
r Attach the Mounting bracket to the Mounting pipe,
and then fix it to a pole using the V-bolts.
The pole diameter should be 25 to 50 mm
(1 to 2 inches).
r付属の取り付けブラケッ トを取り付けパイプに取り付
け、 付属のVボル トを使って支柱に固定します。
アンテナを固定する支柱は、 直径が25mm〜50mm
のものをご使用ください。
Antenna cable/ Type-N connector/
同軸ケーブル
N型コネクター
The Type-N connector can be removed from the
antenna cable if necessary to pass the cable through a
hole for installation.
Be sure to firmly reattach the connector before
connecting it to a transceiver or receiver, and check
that it is not loose.
同軸ケーブルのN型コネクターは、 ケーブルを穴に通し
て設置するために、 必要に応じてケーブルから取りはず
せます。
無線機/受信機と接続するときは、 必ずN型コネクターを
取り付け、 ゆるんでいないことを確認してください。
 100～3300
  1 18～137、144～148、
222～225、430～450、
902～928、1240～1300、
2300～2450
： 無指向性ディスコーンアンテナ
： 3dBi （最大）
： 200W （送信可能周波数帯域内に限る）
： 936mm （±10mm）
： 約970g （±20g/同軸ケーブル除く)
： 50m/sec.
