Icom AL-705 Assembly Instructions Manual

Qrp magnetic loop
Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 3

Quick Links

Download this manual
WARNUNG! Niemals die inneren oder äußeren Koaxialkabel der AL-705 als Überbrückung
verwenden!
Loop-Antenne zusammenbauen
1) Die PL-259-Stecker des äußeren
Schleifenelements an die
SO-239-Buchsen der schwarzen
Abstimmbox schrauben.
2) Das innere Schleifenelement
mithilfe des mitgelieferten Nylon-
clips etwa mittig am äußeren
Schleifenfenelement befestigen.
BESCHREIBUNG:

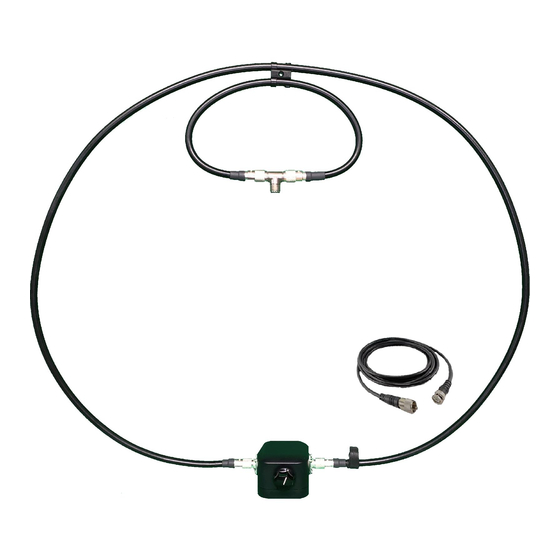

Die AL-705 ist eine
magnetische Loop-Antenne
für 40 m bis 10 m (7 MHz bis
29,7 MHz) mit 20 W PEP bei
SSB-Betrieb bzw. 10 W bei
CW- und Digitalbetrieb.
Geräte anschließen
Den PL-259-Stecker der Anschlussleitung mit der
SO-239-Buchse des T-Stücks in der Mitte des kleinen
Schleifenelements und das andere Ende mit dem
Funkgerät verbinden.
Einstellung der Mikrofonverstärkung
Für alle alle Sprachmodi sollte die Mikrofonverstärkung
des Funkgeräts so eingestellt werden, dass beim Spre-
chen der Maximalpegel der Austeuerungsanzeige nicht
erreicht wird, was normalerweise bei einer Einstellung
zwischen 9 und 11 der Fall ist. So verhindert man eine
Störung der Sprachübertragung durch Übersteuerung.
Aufbauanleitung
