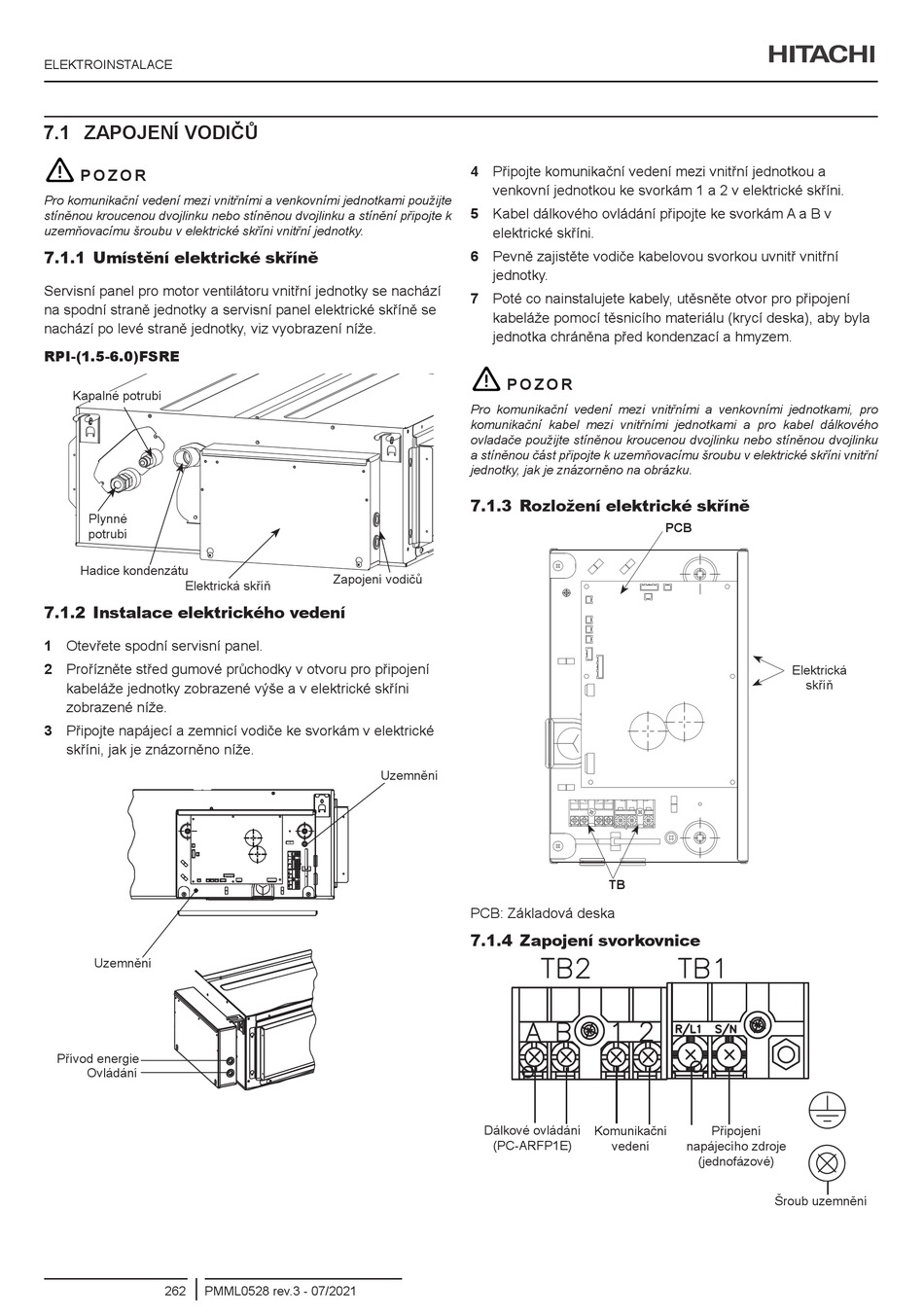

ELEKTROINSTALACE
7.1 ZAPOJENÍ VODIČŮ
!
P O Z O R
Pro komunikační vedení mezi vnitřními a venkovními jednotkami použijte
stíněnou kroucenou dvojlinku nebo stíněnou dvojlinku a stínění připojte k
uzemňovacímu šroubu v elektrické skříni vnitřní jednotky.
7.1.1 Umístění elektrické skříně
Servisní panel pro motor ventilátoru vnitřní jednotky se nachází
na spodní straně jednotky a servisní panel elektrické skříně se
nachází po levé straně jednotky, viz vyobrazení níže.
RPI-(1.5-6.0)FSRE
Kapalné potrubí
Plynné
potrubí
Hadice kondenzátu
Elektrická skříň
7.1.2 Instalace elektrického vedení
1 Otevřete spodní servisní panel.
2 Prořízněte střed gumové průchodky v otvoru pro připojení
kabeláže jednotky zobrazené výše a v elektrické skříni
zobrazené níže.
3 Připojte napájecí a zemnicí vodiče ke svorkám v elektrické
skříni, jak je znázorněno níže.
Uzemnění
Přívod energie
Ovládání
262 PMML0528 rev.3 - 07/2021
4 Připojte komunikační vedení mezi vnitřní jednotkou a
venkovní jednotkou ke svorkám 1 a 2 v elektrické skříni.
5 Kabel dálkového ovládání připojte ke svorkám A a B v
elektrické skříni.
6 Pevně zajistěte vodiče kabelovou svorkou uvnitř vnitřní
jednotky.
7 Poté co nainstalujete kabely, utěsněte otvor pro připojení
kabeláže pomocí těsnicího materiálu (krycí deska), aby byla
jednotka chráněna před kondenzací a hmyzem.
!
P O Z O R
Pro komunikační vedení mezi vnitřními a venkovními jednotkami, pro
komunikační kabel mezi vnitřními jednotkami a pro kabel dálkového
ovladače použijte stíněnou kroucenou dvojlinku nebo stíněnou dvojlinku
a stíněnou část připojte k uzemňovacímu šroubu v elektrické skříni vnitřní
jednotky, jak je znázorněno na obrázku.
7.1.3 Rozložení elektrické skříně
Zapojení vodičů
Uzemnění
PCB: Základová deska
7.1.4 Zapojení svorkovnice
Dálkové ovládání
(PC-ARFP1E)
PCB
TB
Komunikační Připojení
vedení napájecího zdroje
(jednofázové)
Elektrická
skříň
Šroub uzemnění
