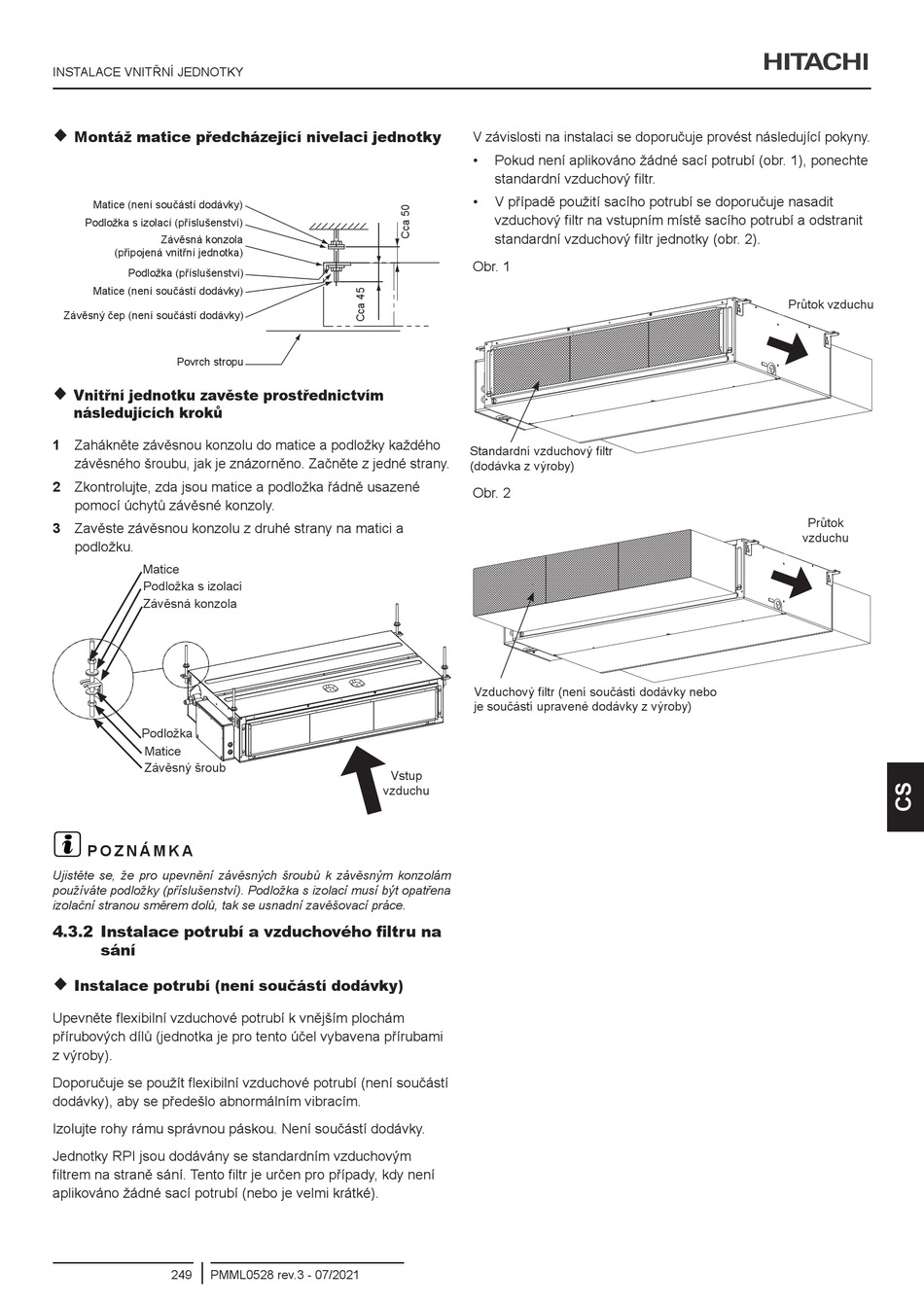

Hitachi R32/R410A Series Installation & Operation Manual page 36

INSTALACE VNITŘNÍ JEDNOTKY

Montáž matice předcházející nivelaci jednotky
Matice (není součástí dodávky)
Podložka s izolací (příslušenství)
Závěsná konzola
(připojená vnitřní jednotka)
Podložka (příslušenství)
Matice (není součástí dodávky)
Závěsný čep (není součástí dodávky)
Povrch stropu

Vnitřní jednotku zavěste prostřednictvím
následujících kroků
1 Zahákněte závěsnou konzolu do matice a podložky každého
závěsného šroubu, jak je znázorněno. Začněte z jedné strany.
2 Zkontrolujte, zda jsou matice a podložka řádně usazené
pomocí úchytů závěsné konzoly.
3 Zavěste závěsnou konzolu z druhé strany na matici a
podložku.
Matice
Podložka s izolací
Závěsná konzola
Podložka
Matice
Závěsný šroub
?
P O Z N Á M K A
Ujistěte se, že pro upevnění závěsných šroubů k závěsným konzolám
používáte podložky (příslušenství). Podložka s izolací musí být opatřena
izolační stranou směrem dolů, tak se usnadní zavěšovací práce.
4.3.2 Instalace potrubí a vzduchového filtru na
sání

Instalace potrubí (není součástí dodávky)
Upevněte flexibilní vzduchové potrubí k vnějším plochám
přírubových dílů (jednotka je pro tento účel vybavena přírubami
z výroby).
Doporučuje se použít flexibilní vzduchové potrubí (není součástí
dodávky), aby se předešlo abnormálním vibracím.
Izolujte rohy rámu správnou páskou. Není součástí dodávky.
Jednotky RPI jsou dodávány se standardním vzduchovým
filtrem na straně sání. Tento filtr je určen pro případy, kdy není
aplikováno žádné sací potrubí (nebo je velmi krátké).
249 PMML0528 rev.3 - 07/2021
V závislosti na instalaci se doporučuje provést následující pokyny.
• Pokud není aplikováno žádné sací potrubí (obr. 1), ponechte
standardní vzduchový filtr.
• V případě použití sacího potrubí se doporučuje nasadit
vzduchový filtr na vstupním místě sacího potrubí a odstranit
standardní vzduchový filtr jednotky (obr. 2).
Obr. 1
Standardní vzduchový filtr
(dodávka z výroby)
Obr. 2
Vzduchový filtr (není součástí dodávky nebo
je součástí upravené dodávky z výroby)
Vstup
vzduchu
Průtok vzduchu
Průtok
vzduchu
