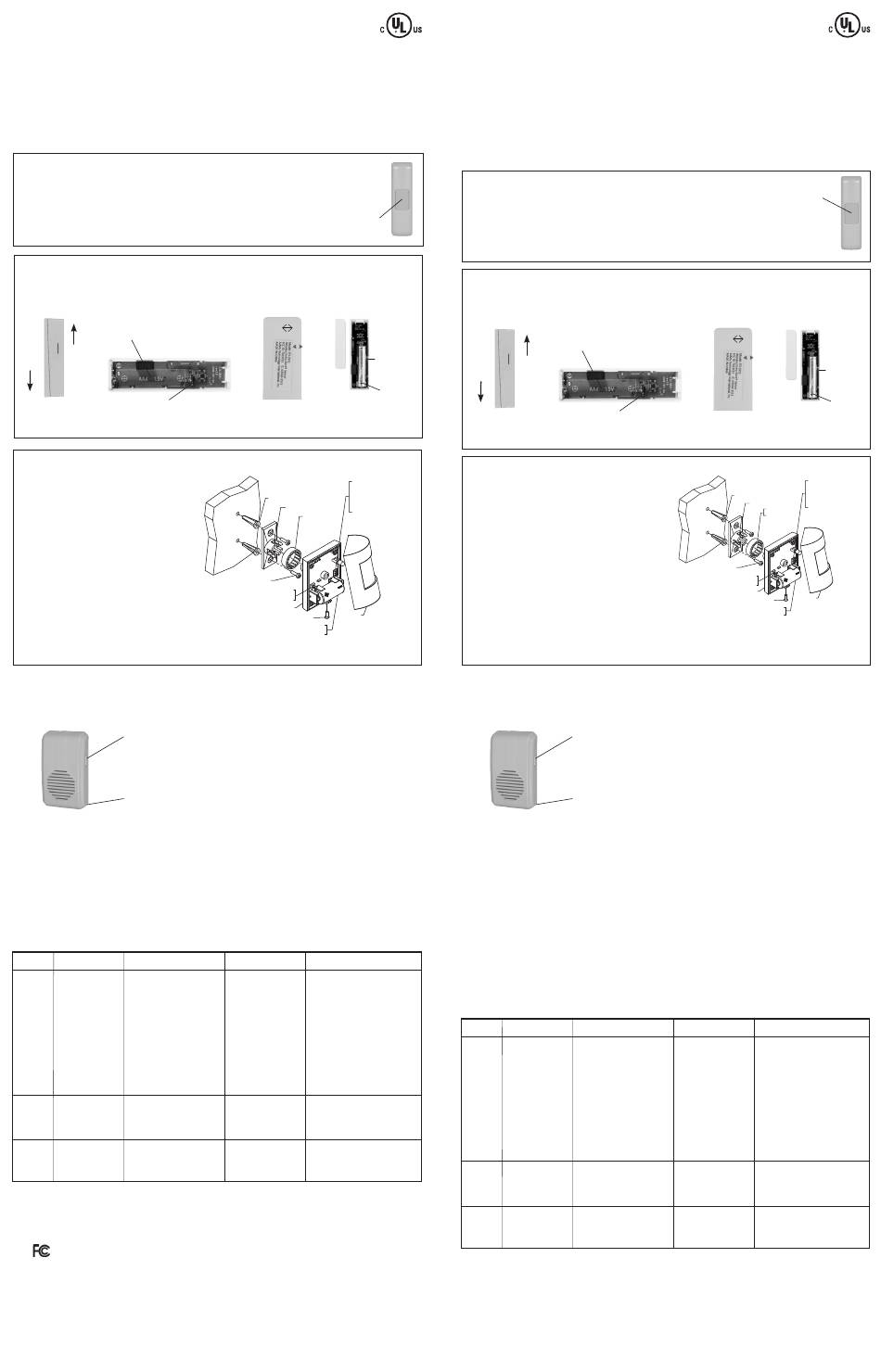

STI 3301 Installation And Operation Manual

Installation and Operation Manual
STI Wireless Chime Series, 433 MHz
Thank you for purchasing an STI Wireless Chime. Your satisfaction is very important to us. Please read this manual carefully
to get the most from your new product.
Features
• Up to 500' operating range (line of sight)
• Low and high volume setting on receiver
• Low battery alert
• UL/cUL Listed. FCC and IC Certified
• 433 MHz

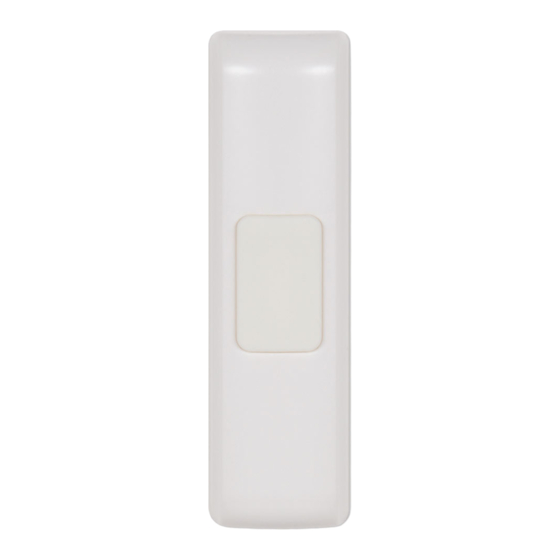

STI-3301 Wireless Doorbell Chime Transmitter
Battery Installation and Replacement
1. For first time installation, use thumb or flathead screwdriver to hold down bottom tab and pull off cover.
2. Insert included CR2032 battery plus (+) side up.
3. Once mounted, to access battery, grab the bottom of cover, squeeze slightly and pull.
Program receiver with transmitter and select sound, see STI-3353 section.
Mount with provided screws or tape. Keep cover off for mounting.
STI-3551 Wireless Entry Alert Sensor
®
Battery Installation – Open sensor and insert battery as shown below.
Program receiver with sensor and select sound, see STI-3353 section.
Mount – Use provided double sided tape and see below.
AAA battery
included.
Cover
Back
Program/sound selection button.
To open sensor,
slide back and cover
apart as shown.
STI-3601 Wireless Motion-Activated Sensor
Mounting and Programming
1. Mount base at 7.5 feet (ideal height) with provided
wall anchors and mounting screws.
2. Program the PIR and select sound,
see STI-3353 section.
3. Adjust PIR detection range as necessary.
4. Align top of cover over tabs on PIR, then rotate
down and install cover screw.
5. Loosely place the lock ring on the post connected
to the PIR (do not snap). Press the PIR on to the
base.
6. Adjust the PIR to desired detection angle then snap
the lock ring into position.
Testing and Operation Mode
Once PIR Sensor is mounted, test for optimal
placement for operation. Unit will detect motion every
10-15 seconds. After motion is detected, the sensor
STI-3353 Wireless Chime Receiver
Volume Control
Up - High
Down - Low
Program Button
Programming Receiver with Sensors
1. Plug receiver into 120 VAC outlet.
2. Press and release program button on receiver. Receiver will make a tone.
3. Press and release program button on sensor(s). Receiver will make a tone to acknowledge programming success.
4. Press program button on receiver to exit program mode (receiver will automatically exit in 20 seconds).
Sound Selection for all Sensors – After programming receiver with sensor, push and hold program/sound selection button
shown on the SENSOR diagrams until you hear a BEEP on the receiver (about 5 seconds). After receiver BEEPS, press
program/sound selection button on SENSOR to scroll through and select one of the available sounds. After desired sound
finishes HOLD program/sound selection button on sensor to save and exit (about 5 seconds until receiver BEEPS).
Troubleshooting Tips
Problem Doorbell Entry Alert
Does not • Verify batteries are • Check to make sure the sensor
sound installed correctly. and magnet are in correct alignment
Make sure outlet is and not more than the 5/8" apart.
functioning. • Verify battery is installed correctly.
• Check the receiver and
• Make sure outlet is functioning.
button are within 500'
• Check the receiver and button
operating range.
are within 500' operating range.
• Range may vary
Range may vary depending on
depending on
environment. Verify minimum outlet
environment.
power to receiver is 110 VAC.
• Verify minimum outlet
power to receiver is
• The magnet may be mounted
Receiver • Make sure silicone
too far away from the sensor and
sounds button is aligned
door vibration could trigger the
randomly properly.
chime receiver. Move magnet
closer to the sensor.
• Use the program/sound selection
All sensors • Use the program/
button to change the sound
play the sound selection button
options.
same tune to change the sound
options.
Important Notice
This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause
harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
This device complies with Industry Canada license-exempt RSS standard(s). Operation is subject to the following two conditions: (1) this device
may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of
the device.
STI-3301 FCC ID: TXL3301
STI-3551 FCC ID: TXL3551
STI-3601 FCC ID: TXL3601
STI-3353 Tested to comply with FCC Standards
Changes or modifications not expressly approved by Safety Technology International, Inc. could void the user's authority to operate the
equipment.
Warranty
Safety Technology International, Inc. warrants to the original consumer/purchaser that this product shall be free of defects in material an
workmanship under normal use and circumstances for a period of one (1) year from the original date of purchase.
Electronic warranty form at www.sti-usa.com/wc14.
Technical Support
Contact STI at 800-888-4784
• 10 Sound Options
• Ding
• Westminster – 4 note • Jingle Bells
• Dong
• Westminster – 8 note • Barking Dogs
• Ding-Dong • Bicycle Bell
• Knock Knock
• Buzzer
Program/sound
selection button
Maximum gap 5/8" on
non-metallic surface. When magnet adjacent to
mounting on metallic surface
distance could be reduced.
PIR DETECTION
RANGE ADJUSTMENT
H - 42'
WALL ANCHOR
M - 30'
BASE
L - 20'
LOCK RING
MOUNTING SCREW
PROGRAM/SOUND
SELECTION BUTTON
PIR
COVER
COVER SCREW
LITHIUM CR123
BATTERY INCLUDED
Motion Extender
• Replace batteries in motion • Check to make sure all wires to chime
terminal strip are tightly connected to
sensor.
correct screws.
• Check the receiver is within
• Make sure outlet is functioning.
500' of the motion sensor.
• Check that receiver and sensor are within
• Check that metal objects
500' operating range. Range may vary
do not block the motion
sensor signal or move the depending on environment.
receiver. Range may vary • Verify minimum outlet power to receiver
depending on environment. is 110 VAC.
Verify minimum outlet power • Extender may not be compatible with
to receiver is 110 VAC. all doorbells, especially digital, musical
doorbells.
• Verify power to existing doorbell is 16
VAC, 10VA.
• Check for moving objects, • Make sure original doorbell is not stuck.
such as: trees, animals and
insects on the surface.
• Be sure sensor is mounted
securely.
• Use the program/sound • Sounds for front and back doors are
selection button to change fixed.
the sound options. • Be sure black and brown wires are not
shorted together.
IC: 6335A-3301
IC: 6335A-3551
IC: 6335A-3601
Gracias por su compra de un Timbre Inalámbrico STI. Su satisfacción es muy importante para nosotros. Por favor lea este
manual cuidadosamente para obtener la máxima prestación de su nuevo producto.
Características
• Rango de funcionamiento de hasta 500 pies (150 metros)
(línea visual)
• Regulación de volumen bajo y alto en el receptor.
• 10 Opciones de Sonido
• Alerta de batería baja
• Listado en UL/cUL Certificado por la FCC y por
IC
STI-3301 Sensor de Timbre de Puerta
Instalación y Reemplazo de la Batería
1. En la primera instalación, retenga la lengüeta inferior con el pulgar y quite la tapa.
2. Coloque la batería CR2032 con el lado positivo (+) hacia arriba.
3. Una vez montado, para acceder a la batería, se toma la parte inferior de la tapa, apriete ligeramente y
tire.
Programar el receptor con el sensor y seleccione el sonio, consulte el sección STI-3353.
STI-3551 Sensor Inalámbrico de Alerta de Entrada
Instalación de la batería – abra el sensor e inserte la batería como se muestra abajo.
Programar el receptor con el sensor y seleccione el sonido, consulte la sección de STI-3353.
Montaje – Use la cinta con adhesivo en ambas caras suministrada (vea abajo).
Magnet
Tapa
Parte
Trasera
Sensor
Mount arrow on
Para abrir el sensor,
line on sensor.
deslice la tapa
separándola de la
tapa tal como se
STI-3601 Sensor de Inalámbrico de Movimiento
Instalación y Programación
1. Monte la base de 7,5 pies (altura ideal) con los anclajes y
tornillos de montaje suministrado.
2. Programar el PIR y seleccione el sonido, consulte STI-
3353 sección.
3. Ajuste el rango de detección PIR si es necesario.
4. Alinee la parte superior de la tapa sobre las pestanas de
PIR, a continuación, gire hacia abajo e instale el tornillo
de la tapa.
5. Coloque el anillo de seguridad en el poste conectado al
PIR (no romper). Pulse el PIR en la base.
6. Ajuste el PIR al ángulo de detección deseada y
enganchar el anillo de seguridad en posición.
Modo de Ensayo y Operación
Una vez montado el Sensor PIR, verifique cuál es su
ubicación óptima. La unidad detectará el movimiento cada 10 – 15 segundos. Una vez detectado el movimiento, el
sensor tiene una tiempo de demora de reposición de 10 a 15 segundos.
STI-3353 Receptor Inalámbrico de Timbre
Conexión del Receptor con los Sensores
1. Enchufe el receptor en un tomacorriente de 120 V de C.A.
2. Oprima y suelte el botón de conexión en el receptor. Sonará un tono en el receptor.
3. Oprima y suelte el botón de conexión en el sensor(es). Sonará un tono en el receptor para indicar que la
conexión se efectuó correctamente.
4. Pulse el botón de programación en el receptor para salir del modo de (el receptor saldrá automáticamente
en 20 segundos).
Selección de Sonidos para todos los Sensores – Después de programar el receptor y el sensor, mantenga
oprimido el botón de programación/ selección de sonido mostrado en los diagramas del sensor hasta que se escuche un BIP
en el receptor (alrededor de 5 segundos). Una vez que el receptor emite un BIP, oprima el botón de programación / selección
de sonido en el sensor para desplazarse y seleccionar uno de los sonidos disponibles. Una vez finalizado el sonido deseado
continúe oprimiendo el botón de conexión/ selección de sonido en el sensor para salvar y salir (alrededor de 5 segundos
hasta que el receptor emite un BIP).
Consejos sobre Corrección de Fallas
Problema Timbre de puerta
• Verificar que las
No suena
baterías estén instaladas
correctamente.
Asegúrese que el
tomacorriente sea
funcional.
• Verifique que el
receptor y el botón se
encuentren dentro de un
rango de funcionamiento
de 500 pies (150 m).
• El Rango puede
cambiar según el medio
ambiente.
• Verificar que la
alimentación de corriente
al receptor sea de 110
V de C.A.
El receptor •Verifique que el
suena botón de silicona esté
en forma alineado correctamente.
aleatoria
Todos los sen- • Utilice el botón de
sores emiten conexión/selección de
la misma sonido para cambiar las
melodía opciones de sonido.
Aviso Importante
Este dispositivo cumple con la sección 15 de las Reglas FCC. La operación está sujeta a las siguientes dos condiciones:
1) Este dispositivo no puede causar interferencias perjudiciales, y (2) este dispositivo debe aceptar cualquier interferencia
recibido, incluyendo interferencias que puedan causar un funcionamiento indeseado.
Este dispositivo cumple con las normas RSS de exención de licencia de Industry Canada. La operación está sujeta a las
siguientes dos condiciones: 1) Este dispositivo no puede causar interferencias perjudiciales, y (2) este dispositivo debe
aceptar cualquier interferencia , incluyendo interferencias que puedan causar un funcionamiento indeseado del dispositivo.
Manual de Instalación y Operación
Serie de Timbres Inalámbricos STI, 433 MHz
• Ding • Carillón de 4 Notas
• Dong • Carillón de 8 Notas
• Ding-Dong • Llamada a la puerta
®
Se incluye pila
AAA
Una luz máxima de 5/8" sobre
El botón se usa para conectar
superficies no metálicas Cuando se
y para la selección sonidos
monta en una superficie metálica la
distancia puede disminuir.
TORNILLO DE MONTAJE
BOTÓN DE PROGRAMACIÓN/
SELECCIÓN DE SONIDO
Control de Volumen
Arriba - Alto
Abajo – Bajo
Botón de Conexión
Alerta de Ingreso Movimiento
• Verifique que el sensor y el imán • Reemplace las baterías del
sensor de movimiento.
estén alineados correctamente con
• Verifique el receptor se
una separación no mayor de 5/8"
encuentre dentro de un radio
(16 mm)
de 500 pies (150 m) del
• Verificar que la batería esté instalada
sensor de movimiento.
correctamente.
• Verifique que no haya
• Asegúrese que el tomacorriente objetos metálicos que
bloqueen la señal del sensor
funcione.
de movimiento o mueva el
• Verifique que el receptor y el botón
receptor.
se encuentren dentro de un rango de
• El Rango puede cambiar
funcionamiento de 500 pies (150 m).
según el medio ambiente.
• El Rango puede cambiar según el
• Verificar que la mínima
medio ambiente. alimentación de corriente al
receptor sea de 110 V de C.A.
• Verificar que la alimentación de
corriente al receptor sea de 110 V
• El imán puede estar montado • Verifique los objetos
móviles, tales como: árboles,
demasiado lejos del sensor y la
animales e insectos en la
vibración de la puerta puede disparar
superficie.
el receptor del timbre. Mueva el imán
• Verifique que el sensor esté
más cerca del sensor.
montado firmemente.
• Utilice el botón de conexión/ • Utilice el botón de conexión/
selección de sonido para
selección de sonido para cambiar
cambiar las opciones de
las opciones de sonido.
sonido.
• Cascabeles
• Ladrido de Perros
• Campanilla de bicicleta
• Zumbador
Botón de programación/
selección de sonido
Imán
Sensor
Monte la flecha en el
imán adyacente a la
línea en el sensor.
AJUSTE DEL RANDO
DE DETECCION DEL PIR
H - 42'
ANCLAJE DE PARED
M - 30'
BASE
L - 20'
ANILLO DE
SEGURIDAD
PIR
TAPA
TORNILLO DE TAPA
SE INCLUYE BATERÍA
DE LITIO CR123
Prolongador
• Verifique que todos los cables a la bornera
del timbre estén bien conectados a los
tornillos correctos.
• Asegúrese que el tomacorriente funcione.
• Verifique que el receptor y el sensor
se encuentren dentro de un rango de
funcionamiento de 500 pies (150 m).
• El Rango puede cambiar según el medio
ambiente.
• Verificar que la alimentación mínima de
corriente al receptor sea de 110 V de C.A.
• El prolongador puede no ser compatible
con todos los timbres, especialmente los
timbres digitales musicales.
• Verifique que la alimentación eléctrica al
timbre existente sea de 16 V de C.A.
• Asegúrese que el timbre original no
esté trabado.
• Los sonidos para las puertas delantera y
trasera son fijos.
• Asegúrese que los cables negro y marrón
no estén en corto entre sí.
