Summary of Contents for Profi-pumpe INVERTER PUMP CONTROL 5
Page 1

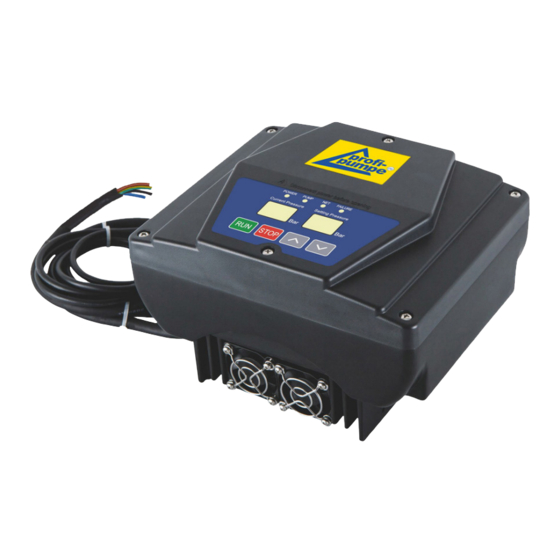

INVERTER PUMP CONTROL 5 INVERTER PUMPENSTEUERUNG 5 Version 23.01. OPERATING INSTRUCTIONS BEDIENUNGSANLEITUNG 5-2,2KW 400V/400V (PSM01138VK) 5-5,5KW 400V/400V (PSM01139VK) 5-7,5KW 400V/400V (PSM01140VK) Energie sparen! Kosten senken! Innovation nutzen! Technical changes, misprints and mistakes reserved! Newest information about our products can be found online.
Please keep this manual with the instructions and safety instructions carefully in order to at any time you can restore them. Please always download the latest version of the user manual of www.profi-pumpe.de under ,,downloads“. This shall always prevail. 2. IN GENERAL The inverter pump control is a switching device which can automatically switch an electrical consumer (pump) ON and OFF. The device monitors the pressure and the flow rate in the pressure line.
English 3 3. INSTALLATION The installation must be performed by a qualified professional. Please, check each time before using, the electrical connections and the cables are not damaged. Check before the installation whether the electrical connections are earthed according to the statutory regulations and are installed. Also, it is NOT recommended to perform, for example, a cable extension. It is not certain whether this modification is technically correct, so this warranty is void .
4 English 4.1 WIRING DIAGRAMM: Wiring Diagram and Instruction 230V single-phase in and 230V three-phase out 230V single-phase in and 230V single-phase out TO SENSOR TO SENSOR TO PUMP TO POWER TO PUMP TO POWER Psi 24V Psi 24V N L1 U V W N L1 4~20mA...
Page 5
English 5 5.2 Operating Steps 1. Connect power ,pressure display “00.00”bar, the power indicator lights. 2. Open the outlet valve, press “RUN” and start the pump. 3. Any conditions can press “STOP”, and stop the pump. 4. Press „ “ or „ “, can check the working pressure, if you want to change the pressure press „...
(pump power too high), this code is displayed. After protection troubleshooting, the device returns to normal operating mode. Advanced settings and error codes can be found in a separate document (Parameter Setting-Fehlercodes) on profi-pumpe.de under downloads at „Pumpensteuerung“. 6. SECURITY TIPS...
Shipping costs shall be borne by our company, except as required by law. Please report the warranty on our service platform: www.profi-pumpe.de/infor m ation.php. We will inform you how to proceed with case-related. Returns please sufficient postage.
8 English 9. RECOGNISING AND REPAIRING OF MISTAKES Problem Possible cause Solution The pump Vent system permanently The system has leaks. Internal check Check system to dripping pipes / faucets / switches on and off valve may leak valves. (Pump clocked) Check non-return valve in the unit for leaks 1.
Bitte bewahren Sie die Bedienungsanleitung mit den Anweisungen und Sicher- heitshinweisen sorgfältig auf, um jederzeit darauf zurückgreifen zu können. Bitte laden Sie stets die neueste Ausführung der Bedienungsanleitung von www.profi-pumpe.de unter „download“ herunter. Diese ist stets maßgebend. 2. ALLGEMEINES Die Inverter Pumpensteuerung ist ein Schaltgerät, welches einen elektrischen Verbraucher (Pumpe) automatisch EIN- und AUSschalten kann. Das Gerät überwacht den Druck und den Durchfluß in der Druckleitung. Abhängig von dem Druck bzw. der Durchflussmenge, schaltet die Inverter Pumpensteuerung einen oder mehrere elektrische Verbraucher AN bzw.
10 Deutsch 3. INSTALLATION Die Installation ist von einer qualifizierten Fachkraft auszuführen. Bitte überprüfen Sie vor jeder Inbetriebnahme die elektrischen Anschlüsse sowie das Kabel auf Unversehrtheit. Bitte prüfen Sie vor der Installation, ob der elektrische Anschluss entsprechend der gesetzlichen Vorschriften geerdet und installiert ist. Es ist NICHT zu empfehlen, selbst Kabelverlängerungen oder andere technische Modifikationen durchzuführen.
Deutsch 11 4.1 VERDRAHTUNG: Schaltplan und Anleitung 230V einphasig ein und 230V einphasig aus 230V einphasig ein und 230V dreiphasig aus TO SENSOR TO SENSOR TO PUMP TO POWER TO PUMP TO POWER Psi 24V Psi 24V N L1 U V W N L1 4~20mA 4~20mA...
Page 12
12 Deutsch 5.2 Bedienschritte 1. An das Stromnetz anschließen. Die Druckanzeige zeigt „00.00“ bar, die Netzanzeige leuchtet auf. 2. Auslassventil öffnen, „RUN“ drücken und die Pumpe starten. 3. Es kann jederzeit „STOP“ gedrückt werden, um die Pumpe anzuhalten. 4. Drücken Sie kurz „ “...
Kurz- angezeigt. Nach der Fehlerbehebung kehrt das Gerät zum normalen schlussschutz Betriebsmodus zurück. Erweiterte Einstellungen und Fehlercodes sind in einem separatem Dokument auf profi-pumpe.de unter Downloads bei Pumpensteuerung zu finden. 6. SICHERHEITSHINWEISE l Unbedingt geltende Vorschriften zur elektrischen Sicherheit befolgen l Um elektrische Schläge zu vermeiden und Brandgefahr vorzubeugen, ist das...
übernehmen wir den Umtausch oder die Reparatur des Geräts. Versandkosten werden von uns nur getragen, soweit dies gesetzlich vorgeschrieben ist. Im Garantiefall bitte über unsere Serviceplattform www.profi-pumpe.de/information.php den Fall anmelden. Dann teilen wir Ihnen die weitere Vorgehensweise fallbezogen mit. Rücksendungen bitte ausreichend frankieren. Unfreie Rücksendungen können leider nicht angenommen werden, da diese vor Zustellung rausgefiltert werden.
Deutsch 15 9. ERKENNEN UND BEHEBEN VON FEHLERN Problem Mögliche Ursache Lösung Die Pumpe System entlüften schaltet sich Die Anlage weist Leckagen auf System auf tropfende Leitungen / dauernd ein und Das Rückschlagventil ist ggf. undicht Wasserhähne / Ventile überprüfen. aus (Pumpe taktet) Rückschlagventil auf Undichtigkeit prüfen 1.
Vergewissern Sie sich, vor der Verwendung, dass die Erdung angeschlossen und zuverlässig ist. Technical changes, misprints and mistakes reserved! Accessories are available for purchase from AMUR S.à.r.l. at www.profi-pumpe.de. Technische Änderungen, Druckfehler und Irrtümer vorbehalten! Zubehör ist bei AMUR S.à.r.l. unter www.profi-pumpe.de käuflich zu erwerben.
Page 17
English / Deutsch 17 13. TECHNICAL DATA / TECHNISCHE DATEN Dimensions in mm / Maße in mm Pressure sensor Cable length approx. 2m Drucksensor Kabellänge ca. 2m Connections / Anschüsse Power connection / Stromanschluss Mounting / Befestigung Power supply and main board / Netzteil und Hauptplatine...
