Safco 3043 Assembly Instructions

an LDI Spaces Company
Minneapolis, MN 55428
www.safcoproducts.com
I N S T R U C T I O N S D E M O N T A G E • INSTRUCCIONES DE ENSAMBLAJE
PRODUCT WARRANTY REGISTRATION is available online at: www.safcoproducts.com
• OUTILS REQUIS : Le marteau,
Clef Allen (a inclus)
LA GARANTIE DU PRODUIT est
•
disponible sur l'Internet : www.safcoproducts.com

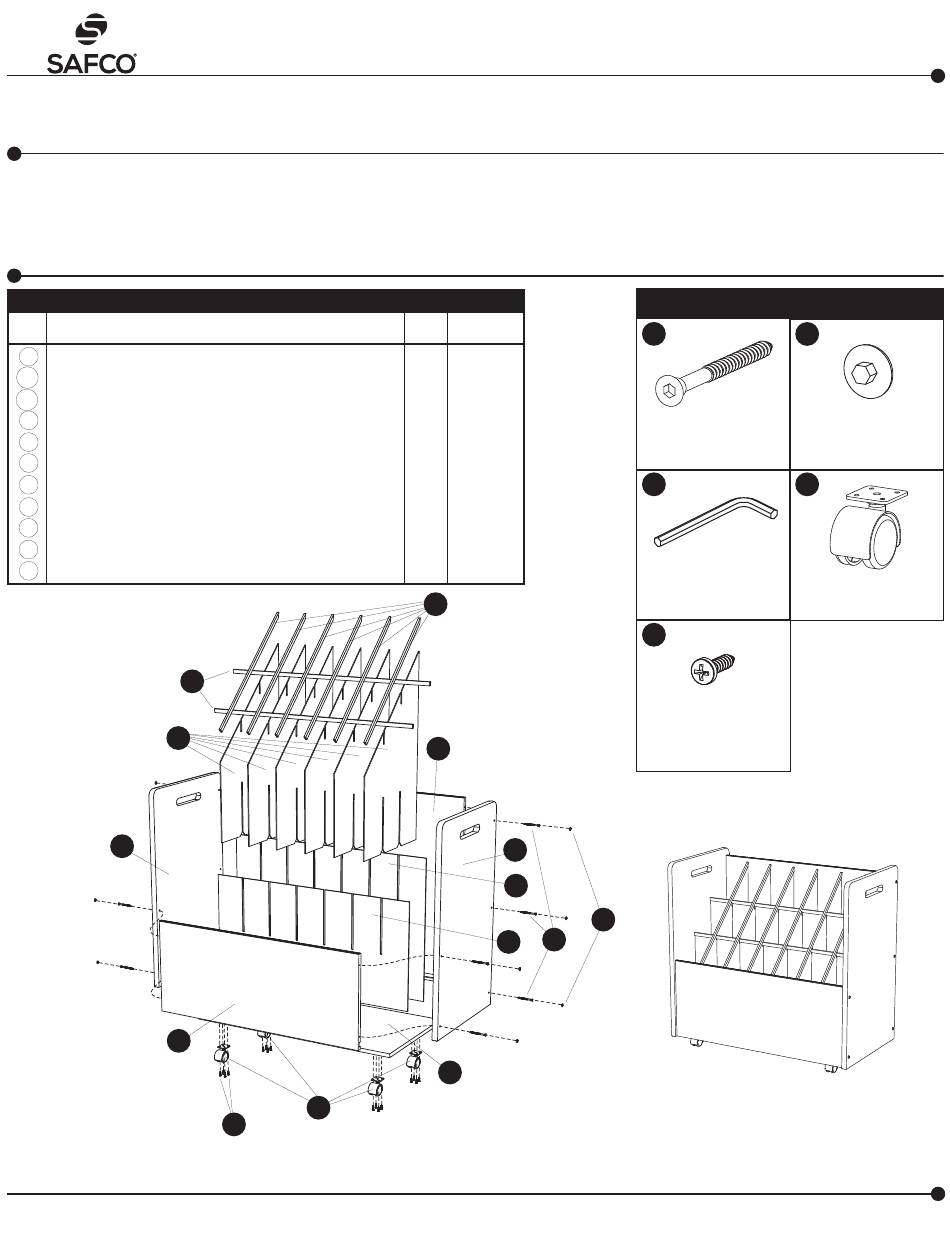

PARTS LIST / LISTE DES PIÈCES / LISTA DE PIEZAS
CODE /
DESCRIPTION / DESCRIPTION /
CODIGO
DESCRIPCIÓN
A Back Panel / Panneau arrière / Tablero Trasero
B1
Left Side Panel / Panneau latéral gauche / Panel del lado izquierdo
B2
Right Side Panel / Panneau latéral droit / Panel del lado derecho
C
Bottom Panel / Panneau Inférieur / Tablero del Fondo
D
Front Panel / Panneau Avant / Tablero Delantero
E
Rectangular Partition /
Partition Rectangulaire / Partición Rectangular
F
Rectangular Partition /
Partition Rectangulaire / Partición Rectangular
G
Triangular Partition /
Partition Triangulaire / Partición Triangular
H
Open Channel / Canal Ouvert / Canal Abierto
I
Closed Channel / Canal Fermé / Canal Cerrado
J
Hardware Pack / Paquet matériel / Paquete material
H
G
B1
D
L'Assistance téléphonique à la clientèle Safco au 1-800-664-0042
de 7H30 à 17H00 (Heure centrale) (Opérateurs de langue anglaise)
100304337: 1 of 2; Rev A; Rev Date 20-JUL-2016

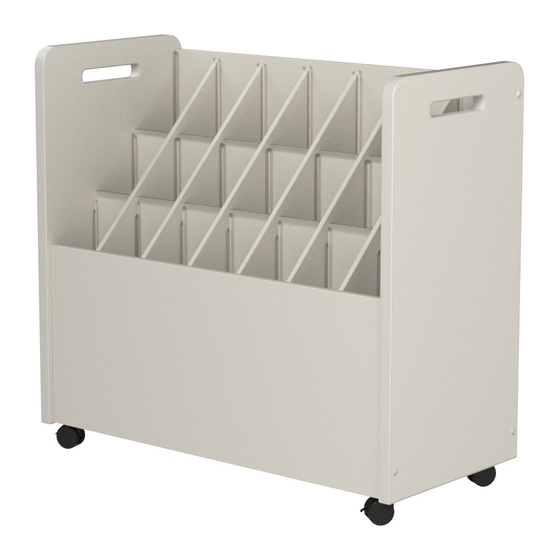

Mobile Roll File
Classeur de rouleaux mobile • Portaplanos móvil
A S S E M B L Y
TOOLS REQUIRED: Hammer, Allen Wrench (included)
QUANTITÉ /
CANTIDAD
N
O (16)
available Monday-Friday 7:30 AM to 5:00 PM (Central Time) (English-speaking operators)
INSTRUCTIONS
• HERRAMIENTAS REQUERIDAS: Martille,
•
disponible en la Internet: www.safcoproducts.com
PART NO. /
QTY. /
N DE PIECE /
O
NO. DE PIEZA
1 3083-53PT
1 3083-68PT
1 3083-67PT
1 3083-51NC
1 3083-52PT
1 3043-54PT
1 3043-57PT
6 3043-59PT
2 3083-74PT
6 3083-73PT
1 3083-69PT
I
A
B2
F
(10)
K
E
C
Línea directa para el cliente de Safco 1-800-664-0042
de 7:30 AM a 5:00 PM (Hora Central) (Operadores que hablan inglés)
Safco Consumer Hot Line
La llave hexagonal (incluido)
LA GARANTÍA DEL PRODUCTO está
HARDWARE PACK / PAQUET MATÉRIEL / PAQUETE MATERIAL
3083-69PT
K
Long Screw
Longue Vis
Tornillo Largo
QTY: 10 #3030-58NC
M
Allen Wrench
Clef Allen
Llave Allen
QTY: 1 #3030-83NC
O
Short Screw
Courte Vis
Tornillo Corto
QTY: 16 #3082-84NC
L (10)
1-800-664-0042
3043
L
Screw Cover
Couvercle pour les vis
Tapa para los tornillos
QTY: 10 #3030-72PT
N
Caster
Roulette
Ruedita
QTY: 4 #3082-86NC
