KULLANIM KILAVUZU

USER GUIDE

RL-10

KONİK SEDYE

CONIC STRETCHER

Ürün Kullanım Raporu

Product Usage Report

Ürün Seri No

Serial Number

: ...........................................................................................

Üretim Tarihi

Date of Production

: ...........................................................................................

Sevk Tarih

Date of Delivery

: ...........................................................................................

Kaşe İmza

Stamp & Signature

: ...........................................................................................

.............................................................................................

Ürün İlk Kul. Tar.

Date of ﬁrst use

: ...........................................................................................

Kullanıcı Ad/Soyad

Name&Surname of user: ...........................................................................................

Ürün Yıllık Kontrolleri

Annual Product Inspections

Yıllık Kontrol Tarihi

Gelecek Yıl Kontrol Tarihi

Inspection Date

Next Inspection Date

KYS_RL10_KLK_01_270917_B

Kontrol Eden Ad/Soyad

Inspected by

RL-10

(TR)

Konik Sedye

(EN)

Conic Stretcher

EN 1865

(TR)

RL-10 Konik Sedye sayesinde kurtarma çalışmalarını daha hızlı,

daha güvenli ve daha kolay bir şekilde gerçekleştirebilirsiniz. RL-10 Konik

Kurtarma Sedyesi diğer sedyelerden tamamen farklı tasarlanmıştır. Bu

sedyenin doğru ve hızlı kullanımı için eğitim alınması ve ürünün kullanıma

aşina olmak gerekir.

RL-10 Konik Kurtarma Sedyesi hastaya mükemmel koruma ve destek

sağlar, bununla beraber eğer yaralıda omurilik yaralanmasında şüphe

ediliyor ise omurun sabitlenmesi için yaralının omurga tahtasına alınarak

sabitlendikten sonra RL-10 Konik sedyeye alınması gerekir.

Konik Sedye beraberinde verilen sapanlar veya halatı ile askıda kullanıl-

malıdır. Bunun dışında her hangi malzeme ile kesiklikle askıda kullanıl-

mamalıdır. Sedyenizi kendi özel taşıma çantası içerisinde ve direkt güneş

ışığına maruz kalmayacak bir yerde saklayınız. (Güneş ışığı tüm plastik

malzemelerin çok kısa sürede yıpranıp parçalanmasına neden olur.)

Testeden Onaylı Kuruluş / Tested by Notiﬁed Body

TÜV SÜD Product Service GmbH (No 0123)

Daimlerstraße 11

85748 Garching - Germany

T: + 49/89/361965-483 W: www.tuev-sued.de

(EN)

Thank you for purchasing Kaya Safety Conic Stretcher. You will ﬁnd it a

valuable tool that will enable rescues to be performed safer, faster, and easier.

Our Conic Stretcher is an entirely diﬀerent concept in stretcher design. There-

fore, potential rescuers should practice and familiarize them selves prior to

using it on an actual rescue. This stretcher provides excellent patient support

and protection however if a spinal injury is suspected, secure the patient to an

approved spinal immobilization device prior to placing on the stretcher. The

stretcher must be used with its original accessories provided in the package.

Çekme Kayışı

Hızlı kolay

hastayı baş

ayarlanabilen

hizasından

çelik tokalar.

çekmek için.

El Tutamaçları, elle taşımak içindir.

TR/ENG

(TR)

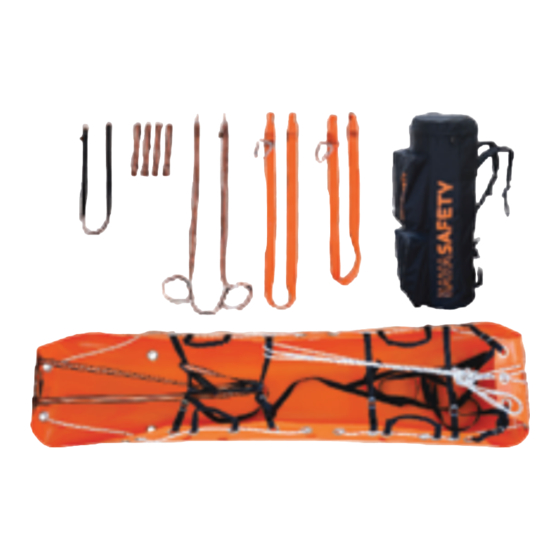

Aksesuarlar

(EN)

Accessories

Statik

Sedye rulo

EL taşıma

Ø 11 mm

bağlama

sapanları

Halat

sapanı

Esnek yüksek

mukavemetli

polietilen

plastik. Rulo

yapması çok

Ağırlık 17 kg,

kolaydır.

tüm aksesu-

arları dahil.

Elle çekme

Yatay Kaldırma

sapanı

Sapanları ve 50 kN

çelik HMS

karabinalar

Table of Contents

Need help?

Do you have a question about the RL-10 and is the answer not in the manual?

Questions and answers

Summary of Contents for Kaya Safety RL-10

Page 1 CONIC STRETCHER (EN) Thank you for purchasing Kaya Safety Conic Stretcher. You will ﬁnd it a valuable tool that will enable rescues to be performed safer, faster, and easier. Our Conic Stretcher is an entirely diﬀerent concept in stretcher design. There- fore, potential rescuers should practice and familiarize them selves prior to Ürün Kullanım Raporu...
Page 2 1- (TR) Konik Sedyenin Açılması Ve Düzeltilmesi (TR) Konik Sedye artık zeminde düz bir şekilde durabilir. (EN) To Unroll Conic Stretcher and Lay Flat (EN) Stretcher will now lay ﬂat. (TR) Sedyeyi çantasından çıkarınız ve zemine bırakınız. (EN) Unpack the Stretcher and place it on the ground. Şekil-1.1 / Figure-1.1 (TR) Sedye üstündeki hızlı...
Page 3 (TR) Yaralının başını sedyenin baş tarafındaki bölgeye gelen kadar (TR) Yaralıyı kulakların hizasından elleriniz ile omuz altından tutarak ayaklardan çekiniz. sedyenin üzerine çekiniz. (EN) Continue dragging until his upper chest is even with the upper (EN) Using your forearms to prevent lateral movement of patient’s cross strap.
Page 4 4- (TR) Sapan ve Tokaların Bağlanması Ve Ayarlanması (TR) Baş kaldırma sapanının bir ucunu sedyeni baş tarafından resimde (EN) Fasten The Straps and Adjust Buckles görüldüğü gibi açılı gözlerden geçirin. (EN) Insert one end of head strap through angled slot at head end of (TR) Tüm sapanları...
Page 5 (TR) İki sapanın ucunu K-14/3A karabina ile birleştiriniz. Sedyeniz artık yatay kaldırma ve indirme için hazırdır. (EN) Equalize all four straps and secure ends with K-14/3A large steel locking carabiner. Your stretcher is now ready for horizontal lifting. Şekil-6.3 / Figure-6.3 Şekil-5.4 / Figure-5.4 (TR) Halatı...
Page 6 (TR) Halat uçlarında 80 cm boşta kalcak şekilde ayarladıktan sonra (TR) Halat uçlarını sedye etrafından döndürerek kendi üzerinde kare her birinin orta noktasına 8 düğüm atınız. düğüm atınız. (EN) Tie ﬁgure 8 knots in both ends of the rope leaving about 2.5 feet (EN) Tie an overhand knot on eachside of the square knot for safety.
Page 7 Certiﬁcation * KAYA SAFETY has CE0123 notiﬁed body number 89/686/EEC 11 B Quality System certiﬁcate and commit to produce each product same as tested sample.
