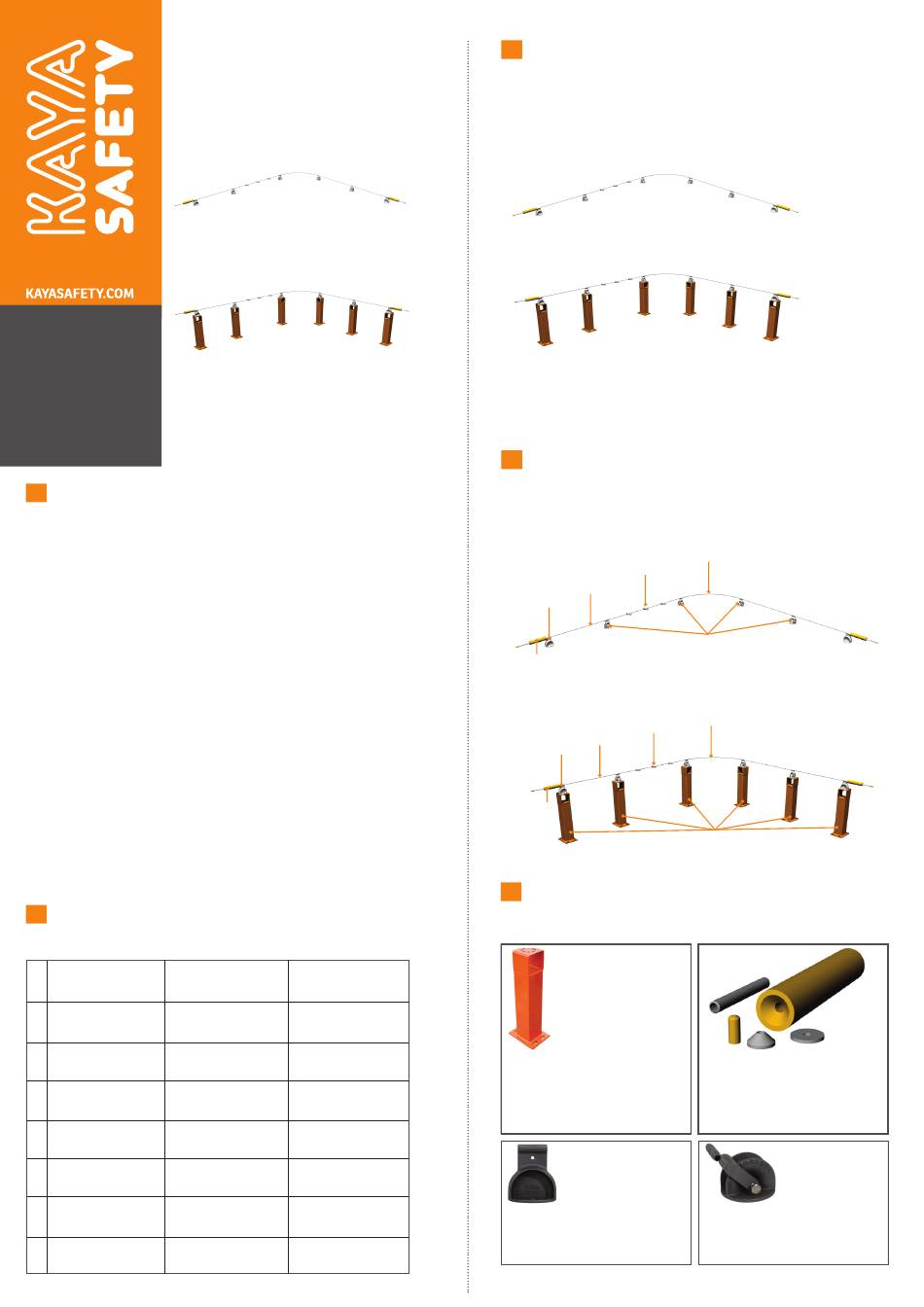

Kaya Safety K-2010 User Manual

KULLANIM KILAVUZU
USER GUIDE
K-2010
YATAY YAŞAM HATTI
HORIZONTAL LIFE LINE
A
Ürün Kullanım Raporu
Product Usage Report
A.1- Ürün Seri No
Serial Number : .............................................................................
Üretim Tarihi
A.2-
Date of Production : .............................................................................
Sevk Tarih
A.3-
Date of Delivery : .............................................................................
Kaşe İmza
A.4-
Stamp & Signature : .............................................................................
...............................................................................
..............................................................................
...............................................................................
...............................................................................
..............................................................................
...............................................................................
A.5- Ürün İlk Kul. Tar.
Date of first use : .............................................................................
Kullanıcı Ad/Soyad
A.6-
Name&Surname of user : .............................................................................
B
Ürün Yıllık Kontrolleri
Annual Product Inspections
B.1 B.2
No Yıllık Kontrol Tarihi
Gelecek Yıl Kontrol Tarihi
Nu Inspection Date Next Inspection Date
1
2
3
4
5
6
7
KYS_K2010_KLK_01_110118_B
B.3 B.4
Kontrol Eden Ad/Soyad
Inspected by
C
K-2010
(TR) Yatay Yaşam Hattı
(EN) Horizontal Life Line
EN 795/C:2012, CEN/TS 16415/C:2013
C.1 - Yapıya Doğrudan Montaj (Versiyon-1)
Direct Installation on Structure (Version-1)
C.2 - Ankraj Dikmesi ile Yapıya Montaj (Versiyon-2)
Installation on Structure With Post Anchor (Version-2)
Test Eden Onaylı Kuruluş / Tested by Notified Body
APAVE SUDEUROPE SAS (n°0082)
13322 MARSEILLE CEDEX 16 – France
T: + 33 (0) 476 53 52 22
F: + 33 (0) 476 53 32 40
D
(TR) Montaj Tipleri
(EN) Installation Types
D.1 - Yapıya Doğrudan Montaj (Versiyon-1)
Direct Installation on Structure (Version-1)
D.1.4
D.1.3
D.1.2
D.1.1
D.2 - Ankraj Dikmesi ile Yapıya Montaj (Versiyon-2)
Installation on Structure With Post Anchor (Version-2)
D.1.4
D.1.3
D.1.2
D.1.1
E
(TR) Ürün Bileşenleri
(EN) Product Components
HL-D 64 Dikme Ankrajı / Post Anchor
E.1-
Malzeme / Material: ST 37 Çelik / Steel
E.2-
Mukavemet / Strength: 18 kN
E.3-
Kaplama / Body Finish: Elektrostatik Toz
Boya / Electrostatic powder coating
ANB-100 Ana Ankraj / Main Anchor
E.1-
Malzeme / Material: 316 Kalite Paslanmaz
Çelik / 316 Quality Stainless Steel
E.2-
Mukavemet / Strength: 23 kN
D.1.5
D.1.6
D.1.5
D.2.1
EA-200 Şok Emici / Energy Absorber
E.1-
Malzeme / Material: Poliüretan /Polyurethane
E.2-
Mukavemet / Strength: 5 kN
ARB-100 Ara Ankraj / Intermediate Anchor
E.1-
Malzeme / Material: 316 Kalite Paslanmaz
Çelik / 316 Quality Stainless Steel
E.2-
Mukavemet / Strength: 23 kN
