35042

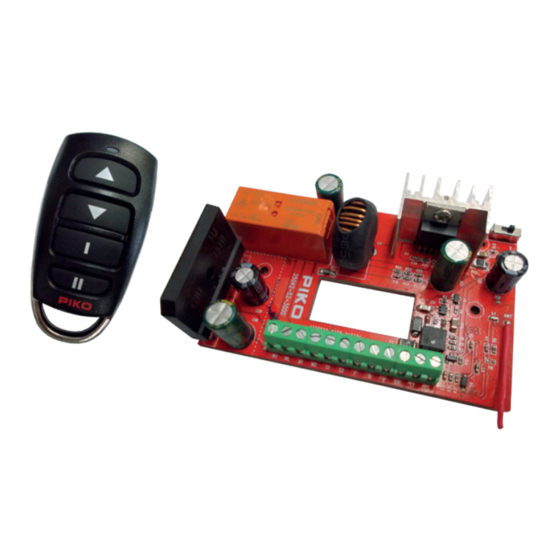

R/C Sender
und Empfänger 6A
1. Allgemeine Informationen
Vielen Dank für den Kauf des PIKO R/C Systems für den Funkbe-
trieb von Gartenbahnmodellen.
Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, um
alle Funktionen dieses Gerätes nutzen zu können. Beachten Sie
unbedingt unsere nachfolgenden Sicherheits- und Warnhinweise,
um einen störungsfreien und sicheren Betrieb Ihres Modells zu
gewährleisten.
Der PIKO R/C Sender und Empfänger #35042 ist in seiner Ausfüh-
rung speziell für unsere Lokomotiven vom Typ Mogul und Camel-
back vorgesehen, sowie in deren Varianten Mini-Mogul und 0-6-0
Switcher. Natürlich kann das System auch in andere, größere Loks,
mit ausreichend Platz im Inneren, verbaut werden.
2. Sicherheits- & Warnhinweise
Diese R/C Fernsteuerung ist ausschließlich für den Einsatz in
Modellbahnen konzipiert. PIKO übernimmt keinerlei Haftung im
Falle einer anderen Verwendung. Ferngelenkte Modelle sind kein
Spielzeug und erst für Modellbahner ab 14 Jahren geeignet. Der
Bau und Betrieb solcher Modelle erfordert spezielle Kenntnisse,
handwerkliche Sorgfalt, technisches Verständnis und ein umsich-
tiges, sicherheitsbewusstes Verhalten. Fehler bei der Montage
oder beim Betrieb können erhebliche Sach- und Personenschäden
verursachen. PIKO übernimmt keinerlei Haftung für Schäden, die
durch den unsachgemäßen Betrieb unserer Produkte entstehen.
Technische Defekte elektrischer oder mechanischer Art können
zum unverhofften Anlaufen eines Motors führen, die bei Ihnen und
umstehenden Personen zu erheblichen Verletzungen führen kön-
nen! Auch ein Betrieb der Empfangsanlage ohne aktivierten Sender
kann zu diesem Effekt führen. Schützen Sie Ihre Fernsteueranlage
vor Staub, Schmutz und Feuchtigkeit. Setzen Sie die Geräte keiner
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for PIKO 35042
Summary of Contents for PIKO 35042
- Page 1 R/C Sender und Empfänger 6A 1. Allgemeine Informationen Vielen Dank für den Kauf des PIKO R/C Systems für den Funkbe- trieb von Gartenbahnmodellen. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, um alle Funktionen dieses Gerätes nutzen zu können. Beachten Sie unbedingt unsere nachfolgenden Sicherheits- und Warnhinweise, um einen störungsfreien und sicheren Betrieb Ihres Modells zu...
- Page 2 übermäßigen Hitze, Kälte oder Vibration aus. Der Fernsteuerbetrieb darf nur im angegebenen Temperaturbereich von –15°C bis +55°C durchgeführt werden. Vermeiden Sie Stoß- und Druckbelastung. Überprüfen Sie Ihre Fernsteuerung stets auf Beschädigungen an Gehäusen, Kabeln und Anschlüssen. 3. Lieferumfang: 1x Sender (Fernbedienung) 1x Empfänger (Hauptleiterplatte) 3.1 Technische Daten SENDER (Fernbedienung)
- Page 3 4. Bedienelemente 5. Inbetriebnahme Der Sender benötigt für den Betrieb eine CR2025 Batterie. Am oberen Ende der Fernbedienung befindet sich eine LED, die jede Betätigung bestätigt. Lässt die Reichweite der Fernbedienung im Spielbetrieb nach, sollten Sie die Batterie ersetzen. Gehen Sie dabei wie folgt vor: •...
-
Page 4: Einbau
Der Einbau der Empfängerleiterplatte ist individuell vom Modell und von der Ausstattung, sowie vom vorhandenen Platz abhängig. Die Bauform und Funktion ist aber speziell für die PIKO Lokomotiven vom Typ Mogul oder Camelback bzw. deren Varianten entwickelt worden. 4 Schraublöcher ermöglichen die Befestigung mit geeig- neten Schrauben (M2 - M2,5;... - Page 5 6.1.2 Anschlussschema / Belegung "PIKO G Sounddecoder #36220" M2 Motor LED vorne Reedkontakt LED front Reed contact + 5V permanent Dampf smoke Lautsprecher - speaker - Lautsprecher + speaker + LED hinten LED rear M1 Motor Rad 1 rechts wheel 1 right...
- Page 6 Modus 1 ist für Loks, die analog ausgerüstet sind. Fahrstufe 1 ist bei ca. 1,5V. Modus 2 ist für Loks, die digital ausgerüstet sind (speziell mit PIKO G-Sound-Decoder #36220 etc.; wie Mogul oder Camelback). Fahrstufe 1, bzw. erste Reaktion ist bei ca.
- Page 7 8. Kanalwahl / Synchronisation Damit der Empfänger die Signale des Senders empfangen kann, muss er mit dem entsprechenden Sender verbunden werden. Dies geschieht durch eine einfache Kanalwahl mittels eines DIP- Drehschalters. Werksseitig sind Sender und Empfänger auf Kanal 0 eingestellt. Sender: 1.
-
Page 8: Bedienung
Decoder fahren generell erst bei höheren Fahrstufen an. 10. Rechtliches EU-Konformitätserklärung Hiermit erklärt die PIKO Spielwaren GmbH, dass das Produkt der Richlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://www.piko.de/konform Funkfrequenzen und Sendeleistung R/C 2,4 GHz ▪... - Page 9 R/C Loco Receiver, 6A, with Pocket Remote 1. General information Thank you for purchasing the PIKO R/C system for radio operation. of garden railway models. Please read these operating instructions carefully in order to be able to use all the functions of this device. It is essential that you observe the following safety and warning instructions to ensure trouble-free and safe operation of your model.
- Page 10 transmitter can lead to this effect. Protect your remote control system from dust, dirt and moisture. Do not expose the devices to excessive heat, cold or vibration. The remote control operation may only be carried out in the specified temperature range from -15°C to +55°C.
- Page 11 4. Control elements 5. First set-up The transmitter requires a CR2025 battery for operation. There is a LED at the top of the remote that confirms each operation. If the brightness or range of the remote control decreases, the battery must be replaced. Proceed as follows: •...
-
Page 12: Installation
Howe- ver, the design and function has been developed specifically for the PIKO Mogul, or Camelback-Lok. 4 screw holes allow mounting with suitable screws (M2 - M2.5; self-tapping screws D2.2 etc.) Basically, there are many ways to install the RC receiver board in your loco. - Page 13 6.1.2 Wiring Diagram / Assignment "PIKO G Sound Decoder #36220" M2 Motor LED vorne Reedkontakt LED front Reed contact + 5V permanent Dampf smoke Lautsprecher - speaker - Lautsprecher + speaker + LED hinten LED rear M1 Motor Rad 1 rechts...
- Page 14 Mode 1 is for locomotives that are analog equipped. Speed level 1 is at approx. 1.5V. Mode 2 is for locomotives that are digitally equipped (especially with PIKO G-Sound decoder #36220 etc.; like Mogul or Camelback). Speed step 1, or first reaction is at...
- Page 15 8. Channel selection / Synchronization In order for the receiver to pick up the signals from the transmitter, it must be connected to the corresponding transmitter This is done by simply selecting a channel using a DIP rotary switch. The transmitter and receiver are factory-set to channel 0.
-
Page 16: Operation
*Only in combination with appropriate accessories with Reed contact tripping. 10. Legal information Declaration of EU conformity PIKO Spielwaren GmbH hereby declares that the product complies with the 2014/53/EU directive. The complete text of the EU Declaration of Conformity is available at the following Internet address: https://www.piko.de/konform radio frequencies and transmission power R/C 2.4 GHz ▪...
