User Manual

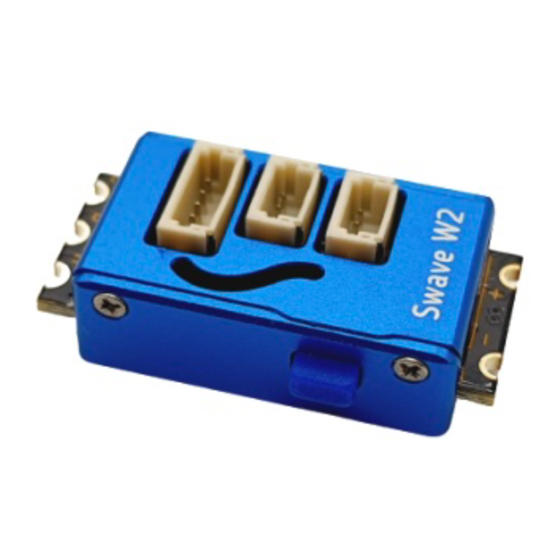

SWAVE-E2 / W / W2 / W3
1:28 mini R/C car
V2.0
20221030/ENG/中文
Things to know before starting Swave ESC
Read this manual carefully and look at the equipment be become familiar with the device before trying to install, operate,
service, or maintain it.
Please do not solder the cables and install them on the vehicle if you disagree with the following. Signs of wires connecting
to the esc see as acceptance.
Please always check other peripheral devices and chassis are functioning correctly before support requests. Ensotech
warranty does not cover alterations to the product not performed by us, damage to the product due to unusual or non-
recommended use of the product or damage to the product where any factors beyond our control cause the damage.
Damage a product after purchase; or
For product features, technical specifications, visual attributes and accessories, please visit the product description in the
Ensotech shop.

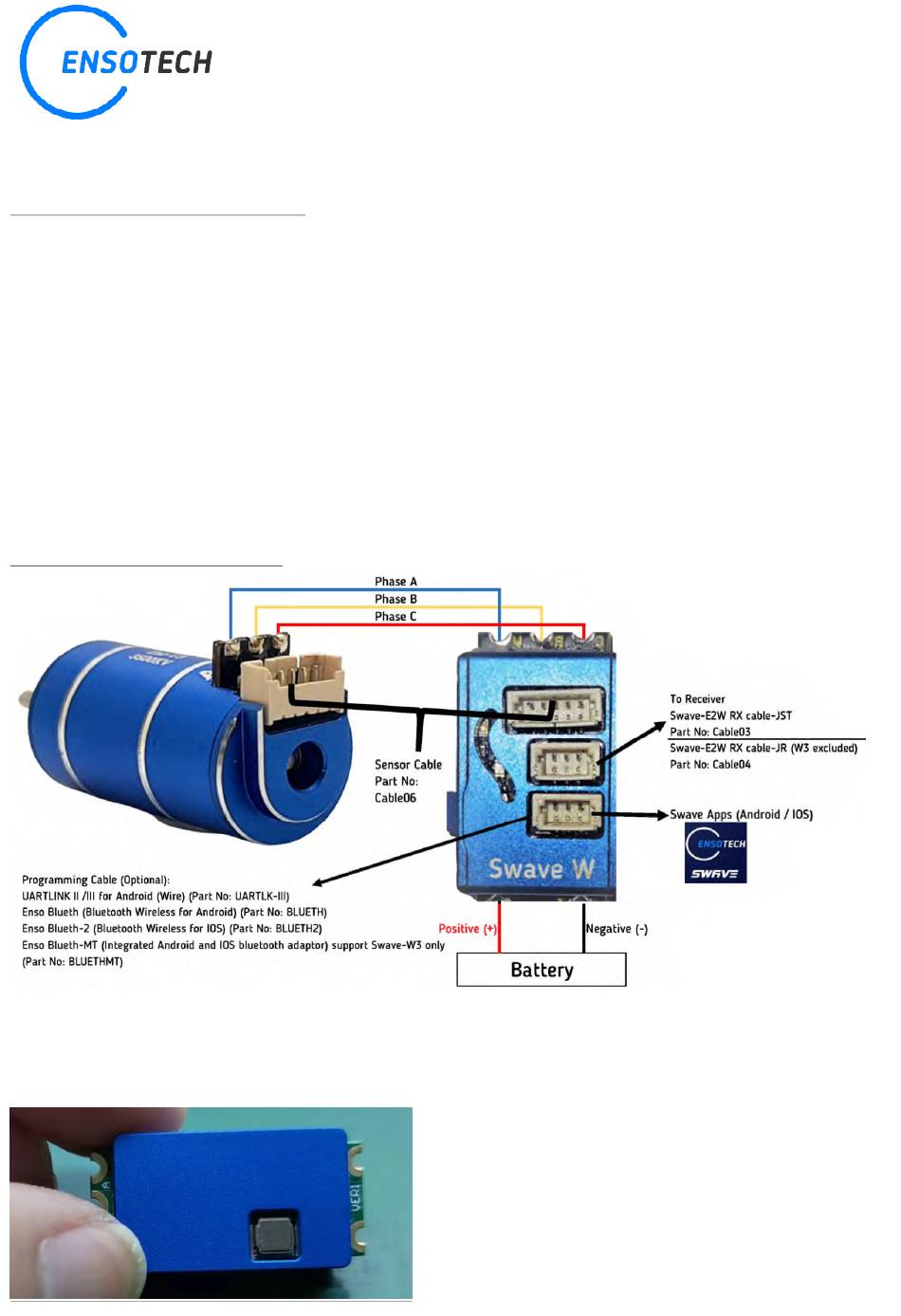

Mounting Cables (Swave-E2/W/W2/W3)
The below photo is the back side of Swave-W3. There is an open hole to accommodate a black colour electronic component.
It suggested not laying over when applying double-sided adhesive tape to prevent the part pull off when removing the
double side adhesive tape.
Advertisement
Related Manuals for ENSOTECH SWAVE-E2
Summary of Contents for ENSOTECH SWAVE-E2
- Page 1 Please always check other peripheral devices and chassis are functioning correctly before support requests. Ensotech warranty does not cover alterations to the product not performed by us, damage to the product due to unusual or non- recommended use of the product or damage to the product where any factors beyond our control cause the damage.
- Page 2 ENSO BLUETH - Android for (Swave-E2 & W & W2) ENSO BLUETH-2 - IOS for (Swave-E2 & W & W2) ENSO BLUETH-MT - IOS and Android for (Swave-E2 / W / W2 / W3) UARTLINK, UARTLINK II & III Programming cable...
- Page 3 If you are unfamiliar with soldering, please get assistance from people with good soldering skills. You may request Ensotech to pre-solder the cable if ordering from Ensotech online shop. Just leave us a message during the checkout process. ...
- Page 4 Swave motor you can find where else. ** Using a non-Ensotech motor, the warranty is void immediately, and loss of Ensotech support. ** Motor create high heat, do not direct or in-direct contact the esc to motor as the heat transfer to overheat the esc. Allow adequate space for proper ventilation.
- Page 5 BEEP BEEP BEEP Neutral Full point Throttle Calibration finish! To operate ESC without throttle calibration, the ESC can be damaged! ** Some advanced transmitters have radio channel encoding features. For example SANWA system use SSL/SSR open channel encrypting protocol that requires some time to establish the connection between itself and the receiver (Especially aftermarket receivers ! ).
- Page 6 Connect the ESC via the UARTLINK cable Use a Samsung Android device as an example. Once you power the ESC, the Android device automatically detects a new USB device and asks you to pick an app.
- Page 7 YES to accept access to the location. serial number and password. If you lost the password, please get Some China-brand Android mobile phones in touch with Ensotech by providing the serial number like Huawei their phone system would also request connection permission. Please check the phone system pop-up message while establishing the connection.
- Page 8 Some China-brand Android mobile phones like Huawei and MI Phone they have their own bluetooth ping rates, please try different mode to pair the bluetooth. Some phone model may need to restart the app to activate the new mode. ** IOS has difficulty establishing the connection, try to unpair other Bluetooth accessories like the I watch etc. as those using the same frequency may influence the connection.
- Page 9 Firmware Update Before starting the Firmware update, you should be sure that your phone has enough cache memory and not many unnecessary apps operating in the background. You may use any phone optimisation app to clear the cache memory and background apps.
- Page 10 Use Initial settings in terms of beginning setting. Consider different combinations of track conditions, car setup, and the hardware used. Ensotech cannot introduce a perfect esc setup. However, (Use initial settings) is a start to feel the esc behaviour, then move forward to adjust to your own unique setting.
- Page 11 Between the Swave App and ESC Required to upload the new parameters change to ESC manually by clicking the upload icon (diagram no.2). After uploading, the ESC perform one beep and the blue LED blink once. Diagram no. 1 is a resume icon to download the settings from ESC to the Diagram no.
- Page 12 Used ESC and Motor must not dispose of household waste. Customers are obliged to dispose to appropriate collecting points. This manual is published by Ensotech Limited. It reflects the current technical specification at the time of print. We reserve the right to change the technical or physical specifications without notice.
- Page 13 使用手册 SWAVE-E2 / W / W2 / W3 1:28 迷你摇控车 V2.0 20221030/ENG/中文 使用 Swave 电调前须知 在尝试安装、操作、维修或维护设备之前，请仔细阅读本手册并熟悉设备。如果您不同意以下内容，请不要焊接电缆并 将其安装在车辆上。 已焊接的电调一律视为接受以下本手册的内容。 在请求支持前，请先终检查其他电子设备是否正常工作。 Ensotech 保修不包括对非我们执行的产品的更改、由于不寻常 或不推荐使用产品而导致的产品损坏或任何超出我们控制范围的因素导致的产品损坏。 有关产品特性、技术规格、外型和配件，请访问 Ensotech 纲店中的产品说明。 接线图 (Swave-E2/W/W2/W3) 下图是 Swave-W3 的背面。 有一个开孔以容纳黑色电子组件。 当需要贴上双面胶时建议不要覆盖，以防撕掉双面胶时 扯下零件。.
- Page 14 ENSO BLUETH – 安卓 (电调 Swave-E2 & W & W2) ENSO BLUETH-2 - 苹果 (电调 Swave-E2 & W & W2) ENSO BLUETH-MT - 安卓和苹果 (电调 Swave-E2 / W / W2 / W3) 篮牙设定线 UARTLINK, UARTLINK II & III 设定线只用于安卓手机, 设定线手机端是 Micro-USB 如使用在...
- Page 15 电池插: Ensotech 建议不要使用 JST 型电池插因為它的缺陷包括: 高电阻, 不适用于大电流类型的设备 小小的针插容易磨损引致接觸不良瞬间中断供电（車子突然停在赛道上）。 针插磨损后跟套筒之间有空隙, 在摇晃磨擦情况下击发内部电源电涌或尖峰. 焊线 不良的焊接会导致操作不良和降低耐用性。 以下提供一些焊接建议。 把马达预镀锡的线端剪去, 重新开皮 (大概 0.5mm to 0.8mm) 再镀钖. 使用不超过 60W 的烙铁, 小至中粗度的烙铁头. 使用 90 度以上酒精或元器件清洁剂清洁焊盘，然后每个焊盘预镀锡. 电路板使用厚铜因此导热非常快. 焊线时每单个焊盘作业时间应不超过两秒钟, 不然高温会溶掉旁边元器件的焊锡. 最好的处理方式是焊好一条线后先等一回, 等电路板冷却下来才去焊另一条线. 注意千万不要晃动尝试加快冷却, 应...
- Page 16 BEEP BEEP Neutral Full point Throttle 第四步 (中位校准) 篮灯一直在亮将, 松开油门自然回到发射器中位, 这时候, 等待三下蜂鸣声同时红灯闪亮一次. BEEP BEEP BEEP Neutral Full point Throttle 油门中位校准完成! 没有校准油门中位情况下使用电调, 电调会损坏! ** 一些高阶发射机具有无线信道编码功能。 例如 SANWA(三禾) 系统使用 SSL/SSR 开放通道加密协议， 需要一些时间来建立自身与接收器之间的连接（尤是使用第三方接收器！）。 在这些情况下，Swave ESC 会延迟半秒 以进行校准过程，否则可能会出现校准困难。 如使用上有困难可以停用此类功能.. ** 一些早期的 KO 摇控系统，可能需要反转油门方向才能启动中位校准. ** 电调声效是在从马达轻微移前后转动而产生蜂鸣声。 焊线质量，电池放能，马达的...
- Page 17 註冊 APP 安卓用户需进行注册以使用完整功能. 苹果用户使用 1.2 或更新版本不再需要进行注册. 如使用老版本还需要注册才能使用完整功能. 注册用户可以使用邮箱/用户名和密码 创建帐户，创建一个用户名和密码， 如果您是注册用户，用户名显示在 登录 并输入一个有效的电子邮件地址收取 设置栏中 确认电子邮件以便在一分钟内激活您 的帐户 如丢失可以通过邮箱恢复密码 如果您没有收到电子邮件，请检查您 的垃圾邮件邮箱 UARTLINK 实体设定线 本手册用三星手机作示范. 打开电调后手机会自动检测到新的 USB 设备，并要求选择一个应用 APP。...
- Page 19 篮牙设定线 (ENSO BLUETH) ENSO BLUETH 篮牙设定线是一款用于设置管理、固件更新和实时观察电调参数的无线适配器。 每个适配器都有唯一的 序列号和密码，设备和应用程序之间的无线电通道受到强加密保护。 实时遥测观测响应时间取决于您的手机处理能力、 缓存空间以及设备的无线传输速度和信号强度。 Bluetooth Hall Energy Throttle Android ENSO BLUETH Battery Smartphone 在主页面右上角菜单中选取要连接的方 点选篮牙设备 输入六位数字密码 式, 可通过篮牙或 USB 实脏线来建立连 在包装里有一张纸条列出设备号和密码 在包装里有一张纸条列出设备号和 接. 在第一次连接时手机会询问是否允 密码 许查找连接设备位置等等. 如丢失了密码可联络本司, 提供你的 请点选允许. 设备号申请取回密码 安卓版本华维和小米或代工的品牌手机有他们自行研发的篮牙连接方式, 在连接篮牙时手机自家维护系统会在通知栏询 问是否允许连接. 在连接时请注意, 可从最顶端拉下通知栏查看.
- Page 20 安卓版本华维和小米或代工的品牌手机有他们自行研发的篮牙连接方式, 如初次不能连接请尝试不同的篮牙连接模式. 在主页左方功能页最下面点选( 偏好设定)进入篮牙模式页面. 有些情况可以再尝试手机重新启动. 如苹果手机无法建立连接，请尝试取消配对其他蓝牙配件，如手表耳机等，因为是使用相同的蓝牙频率互相影响. 成功建立连接后，应用程序图标的颜色变为蓝色. 如果图标颜色仍为灰色，请重新检查所有连接. 使用有线 UARTLINK 设定线连接手机, 如手机使用 Type-C 插需外配支持 OTG 通信协议的转接头.
- Page 21 升级固件 在升级固件前先确定手机没有大量程序在背景运行及有足够的缓存记忆空间. 如果不确定可在市场上下载一些清空内存 的 APP 先清理手机. 保持手机屏幕开启, 关掉睡眠模式以避免意外中断升级. 如果你是使用篮牙设定线把手机放在电调旁. 确定强而稳定的互联纲连接. 发射必须关闭或把接受线拔开. 升级后需重新对中位. 如显示固件号: 65535 意思是固件升级过程中出错或固件损坏, 需重新再安装/升级固件. 当有新固回件版本, APP 会显示询问是 或自行手動進行升級固件 因通訊協議原因, 部份苹果手機可能需 要長達 25 分鐘進行升級, 請耐心等待. 否进行升级, 建议升级. 固件升级过程中篮灯变暗或灭掉, 完成后有一下蜂鸣声, 篮灯再次亮起. 请再次校准油门中位. 升级过程中, 会发现完成百份比会有后退再前进, 是因为升级过程中有些档案失掉需重新安装, 这是正常的. 设置示例 设置模式 , 更改後按確定 BEC 設置...
- Page 22 设置示例 (续) 使用入门设置 = 出厂默认/初次使用设置。 考虑赛道条件、车架配备, 车架配备的不同组合。 Ensotech 无法引入完美 的 esc 设置。 但是，（使用初始设置）是一个好开始去感受电调发力行 为，然后继续调整以最终找到适合您的独特设置。 可将您的设备重置到出厂值。 但注意出厂值不能修复已损坏硬件 可将您的设置导出并保存到手机或从手机导入 APP。 案每个设置档可自行命名和管理保存位置, 设置档以 json 格式储到手机。 注意这功能是手机与 APP 之间的设置檔管理. 电调与 APP 之间导出/ 导入设置请看下图...
- Page 23 电调与 APP 之间设置管理 键 1 是从电调导出设置到 APP 键 2 是从 APP 导出设置到电调 每次成功导出至电调, 电调篮灯会闪一次同时一下蜂鸣声 传感器识别如下 初始传感器连接或使用无感电机 有感器模式下运行 传感器错误 电调参数监控 Swave APP 可让您实时监控电调运作情况. APP 版本有简体中文, 繁体中文, 法文, 日文, 英文, 跟据手机语言自行切换. 其 它语言会以英文显示. 实时状态和设定页 发射机未打开, 没有发射信号, 油门参 正常运作情况下所有参数会 值会以红色显示. 以篮色显示 如果温度和电压有问题同样会以红色 显示...
- Page 24 注册商标 ENSOTECH 是 Ensotech Limited 的注册商标。 本手册中提及的其他品牌通过版权保护其各自所有者. 维修 http://www.ensotech.ltd/download/Ensotech_RMA_request_form.pdf 下载维修申请书 连购买收据和产品寄回本司 安硕科技有限公司 香港, 荃湾, 沙咀道 23 号, 昌兴盛中心, 6 楼, F 室 电话: +852-34211446 电邮: support@ensotech.ltd https://shop.ensotech.ltd/ 有关详细维修条款请参考本司纲店 废物处理: 破损或无法使用是危险废物，必须按照规定进行处理。 电调和电机不得丢弃生活垃圾。 将其丢弃到适当的收集点. 本手册由 Ensotech Limited 出版。 它反映了印刷时的当前技术规范。Ensotech Limited 保留更改技术或物理规格的 权利，恕不另行通知。...
