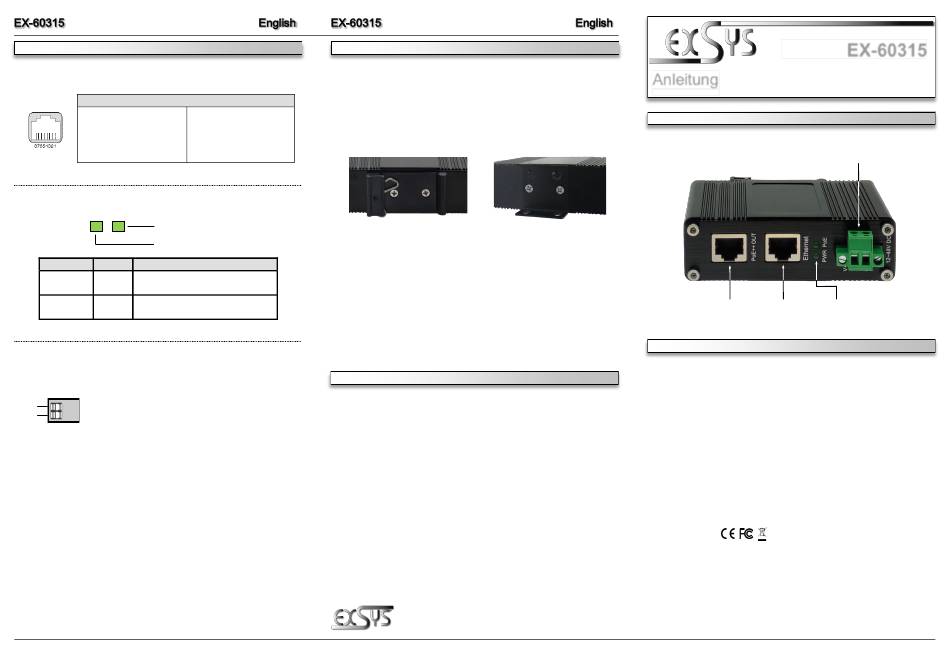

Exsys EX-60315 Manual

CONNECTORS & LED'S
RJ45 Port:
RJ45 Port
Pin Signal PoE
1 BI_DA+ VCC+
2 BI_DA- VCC+
3 BI_DB+ VCC-
4 BI_DC+ VCC+
Status LEDs:
PoE LED
Power LED
LED Name Color LED Function
On: Powered
Power Green
Off: no power connection
On: PoE activated
PoE Green Blinking: Power Device (PD) detected
Off: no (PD) device connected
12V to 48V T-Block:
ATTENTION!
V+
Please pay attention to the correct polarity!
V-
Never connect the power supply to the terminal block while it
is switched on!
5
HARDWARE INSTALLATION
Please read the following installation instructions.
1. Install the EX-60315 on a mounting rail using the DIN-Rail kit or on the wall using the wall
mounting brackets.
Pin Signal PoE
5 BI_DC- VCC+
The DIN-Rail Kit is pre-assembled with
6 BI_DB- VCC-
two screws on the rear side
7 BI_DD+ VCC-
8 BI_DD- VCC-
2. Connect the power connector of the optionally available power supply to the terminal block
and turn on the power supply.
3. When the power is turned on, the PWR indicator lights up. If the indicator is not lit, check
for proper connection to the power supply.
4. Connect your router to the RJ45 input of the PoE injector.
5. Now connect your PoE PD device to the PoE port.
6. If all cables are connected correctly, the indicators light according to the port status of the
LEDs (page 5).
CLEANING
To clean the device, please use only a dry, non-fibrous cloth and remove the dirt with light
pressure. In the area of the connections, please make sure that no fibers of the cloth are left in
the socket. Attention! Never use a moist or wet cloth for cleaning!
To install the wall mount, the DIN-
Rail kit must be replaced by the
mounting bracket
Germany: Sw itzerland:
EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH
Industriestrasse 8 Dübendorfstrasse 17
61449 Stei n bach 8602 Wangen
www.exsys.de www.exsys.ch
6
Anleitung
Vers. 1.0 / 03.10.22
AUFBAU
12-48V T-Block für optional
RJ45-Downlink RJ45-Uplink Status LEDs
(PoE/Daten) (Daten)
BESCHREIBUNG & TECHNISCHE DATEN
Mit dem Gigabit Ethernet PoE Injektor EX-60315 im robusten Metallgehäuse können Endgeräte
wie beispielsweise IP-Telefone, IP-Kameras, WLAN Access Points etc. über das Netzwerkkabel
mit Spannung versorgt werden. Er ist konform zum PoE++ Standard IEEE 802.3bt. Die Maxi-
malleistung (PD) am PoE Port beträgt im Typ 1 12.95W, im Typ 2 25.5W und bei LTPoE++
90W. Die Stromversorgung von einem optionalen externen Netzteil erfolgt über den +12~48V
Terminal Block. Der EX-60315 gewährleistet eine sichere Datenübertragung und exzellente
Performance von bis zu 1000Mbit/s. Dank dem robusten Metallgehäuse und dem erweiterten
Betriebstemperaturbereich von -40°C bis 80°C ist er für eine Vielzahl von Anwendungen auch in
rauen Umgebungen geeignet. Im Lieferumfang ist ein DIN-Rail Kit (vormontiert) und ein Wand-
montagebügel enthalten.
Kompatibilität: Gigabit Ethernet 10/100/1000Base-T
PoE: IEEE 802.3af/at/bt (PoE++)
PoE (PSE): Typ 1 = 15.4W / Typ 2 = 34.2W / LTPoE++ = 95W
Betriebssysteme: Alle Betriebssysteme
Anschlüsse: 2x RJ45-Buchse, 1x Terminal Block 12~48VDC
Lieferumfang: EX-60315, DIN-Rail Kit, Wandmontagehalterung, Anleitung
Zertifikate :
1
EX-60315
erhältliches Netzteil
